optoCONTROL 2520
A 7.8

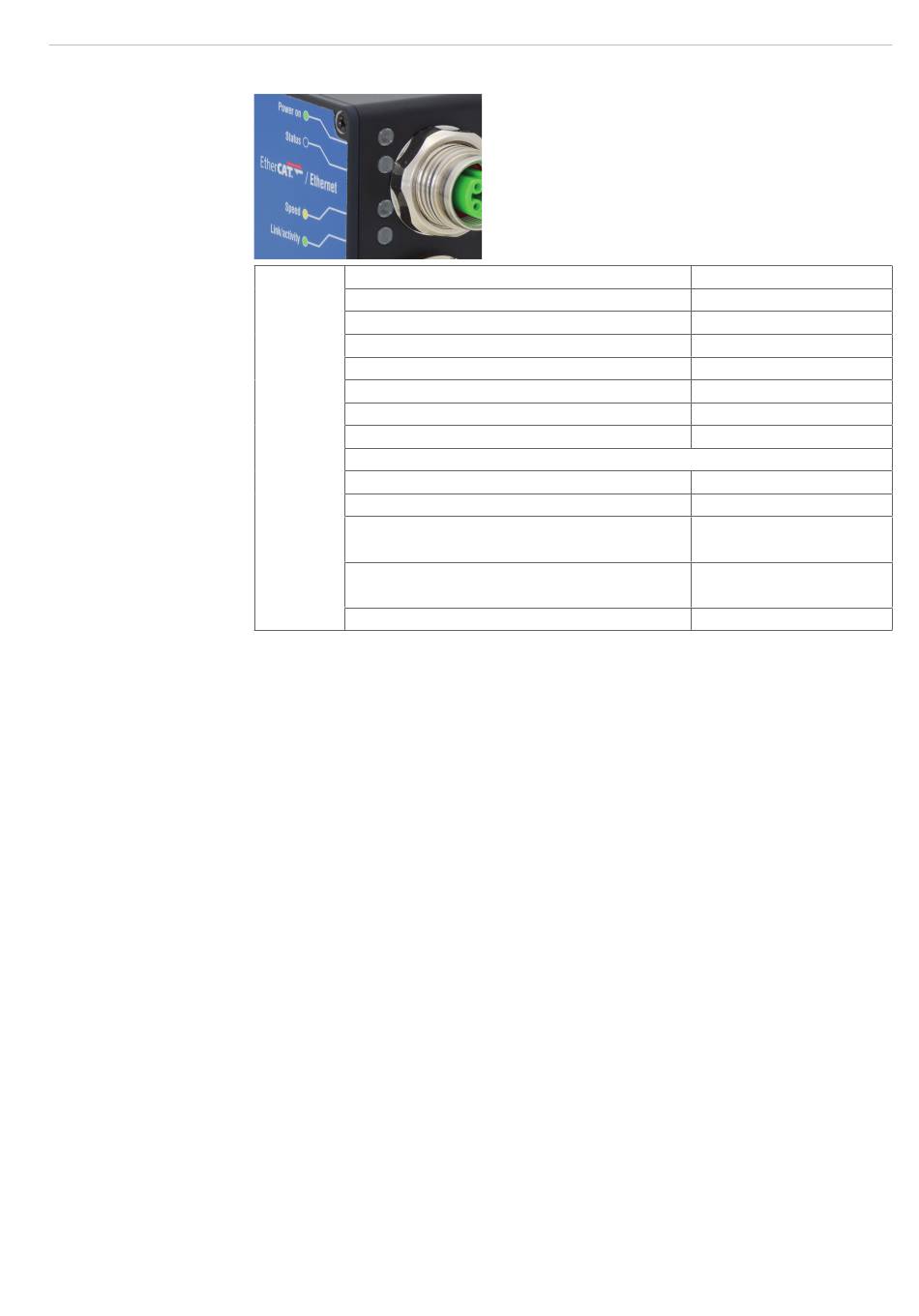

Bedeutung der LEDs im EtherCAT-Betrieb
Grün-Zustand:
(Grün aus)
(Grün blinkend 2,5 Hz)
(Grün Single Flash, 200 ms ON / 1000 ms OFF SAFE-OP-Zustand
Grün an
Status LED
Rot-Störungen (werden in den Pausen der grünen LED angezeigt):
Rot aus
Rot blinkend 2,5 Hz
Rot Single Flash, 200 ms ON / 1000 ms OFF
Rot Double Flash, 200 ms ON / 200 ms OFF
200 ms ON 400 ms OFF
Rot blinkend 10 Hz
INIT- Zustand
PRE-OP-Zustand
OP- Zustand
Keine Störung
Ungültige Konfiguration
Nicht angeforderte Zu-
standsänderung
Zeitüberschreitung des
Watchdog
Fehler beim Initialisieren
