Montage
optoCONTROL 2520
Signal Beschreibung
Nullsetzen/
Mastern bzw.
In
Rücksetzen auf
Werkseinstellun-
gen
Schalteingang ist nicht galvanisch getrennt,
ein offener Eingang wird als High erkannt.
24V-Logik (HTL)
Low-Pegel
£ 3 V
High-Pegel
≥ 10 V (max 30 V)
i
Für das Rücksetzen auf Werkseinstellung mit dem Schalteingang ist die Benutzere-
bene Experte erforderlich.
5.3.8

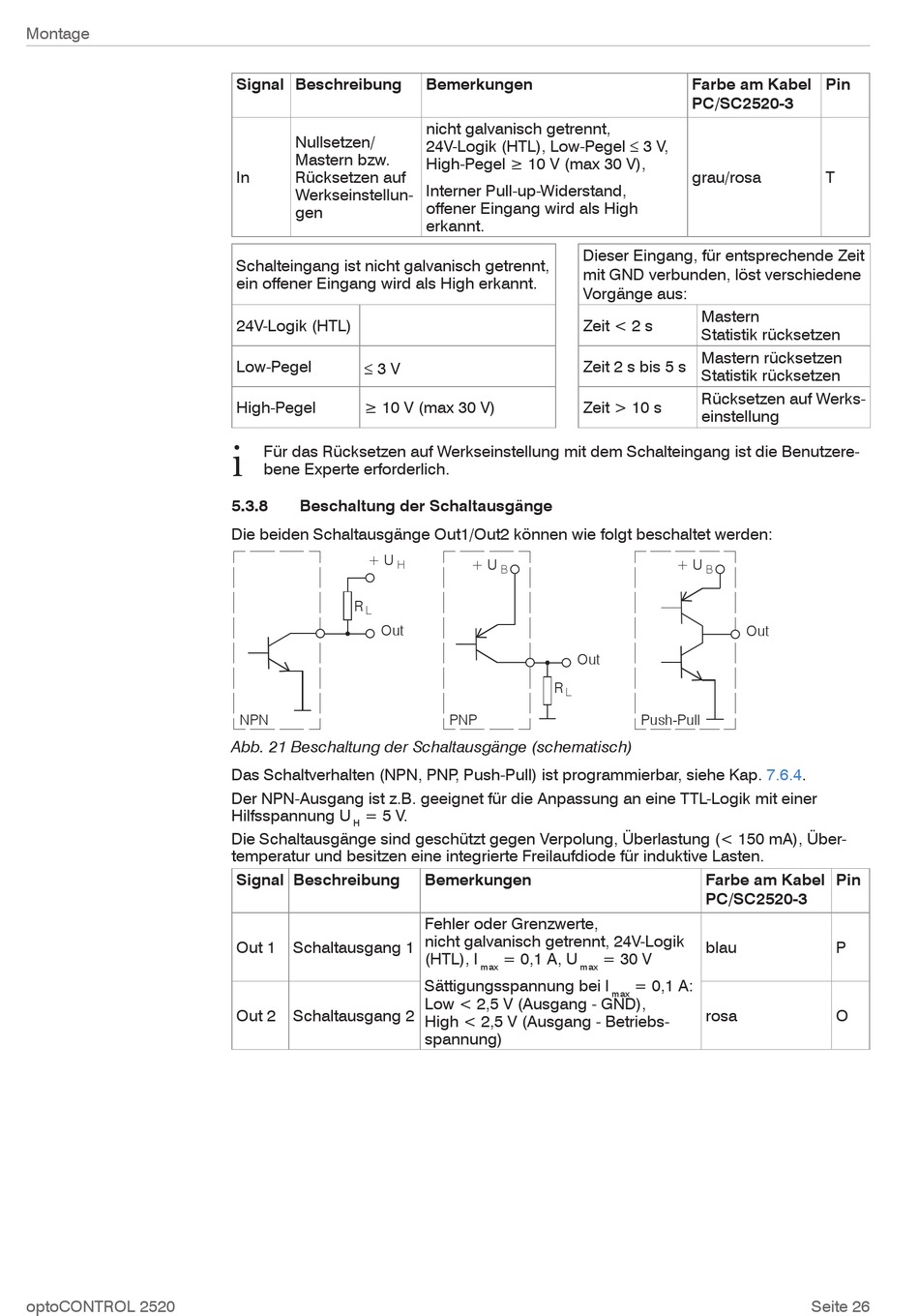

Beschaltung der Schaltausgänge
Die beiden Schaltausgänge Out1/Out2 können wie folgt beschaltet werden:
+ U
H
R
L
Out
NPN
Abb. 21 Beschaltung der Schaltausgänge (schematisch)
Das Schaltverhalten (NPN, PNP , Push-Pull) ist programmierbar, siehe Kap. 7.6.4.
Der NPN-Ausgang ist z.B. geeignet für die Anpassung an eine TTL-Logik mit einer
Hilfsspannung U
= 5 V.
H
Die Schaltausgänge sind geschützt gegen Verpolung, Überlastung (< 150 mA), Über-
temperatur und besitzen eine integrierte Freilaufdiode für induktive Lasten.
Signal Beschreibung
Out 1
Schaltausgang 1
Out 2
Schaltausgang 2
Bemerkungen
nicht galvanisch getrennt,
24V-Logik (HTL), Low-Pegel £ 3 V,
High-Pegel ≥ 10 V (max 30 V),
Interner Pull-up-Widerstand,
offener Eingang wird als High
erkannt.
Dieser Eingang, für entsprechende Zeit
mit GND verbunden, löst verschiedene
Vorgänge aus:
Zeit < 2 s
Zeit 2 s bis 5 s
Zeit > 10 s
+ U
B
Out
R
L
PNP
Bemerkungen
Fehler oder Grenzwerte,
nicht galvanisch getrennt, 24V-Logik
(HTL), I
= 0,1 A, U
max
max
Sättigungsspannung bei I
Low < 2,5 V (Ausgang - GND),
High < 2,5 V (Ausgang - Betriebs-
spannung)
Farbe am Kabel
PC/SC2520-3
grau/rosa
Mastern
Statistik rücksetzen
Mastern rücksetzen
Statistik rücksetzen
Rücksetzen auf Werks-
einstellung
+ U
B
Out
Push-Pull
Farbe am Kabel
PC/SC2520-3
blau
= 30 V
= 0,1 A:
max
rosa
Pin
T
Pin
P
O
