Lichtquelle Und Empfänger; Anschlussmaße - MICRO-EPSILON optoCONTROL 2520 Betriebsanleitung

Montage
optoCONTROL 2520
5.2 Lichtquelle und Empfänger
5.2.1 Anschlussmaße
110
4,5
110
133
Lichtquelle

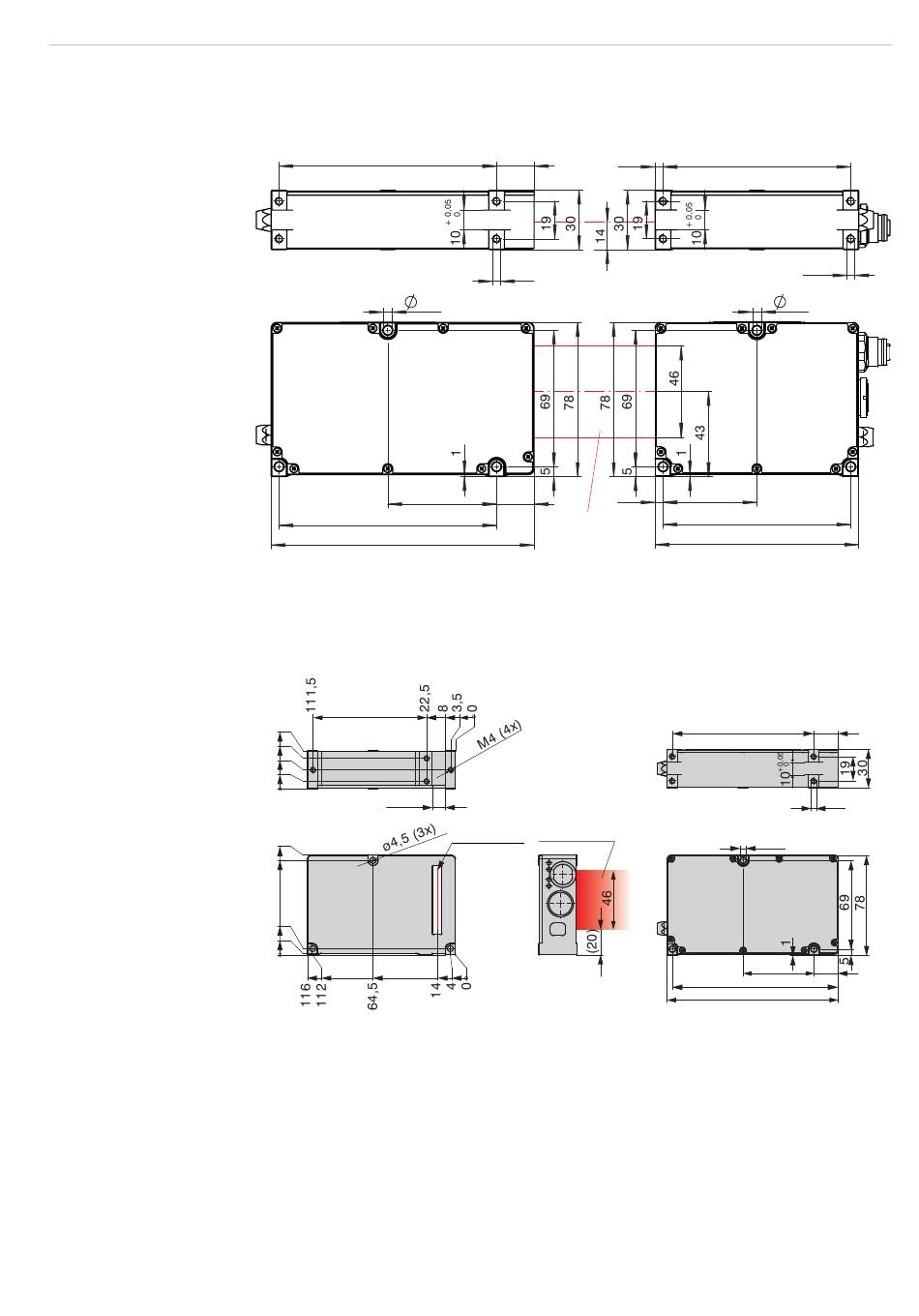

Abb. 6 Maßzeichnung optoCONTROL 2520, Abmessungen in mm, nicht maßstabsgetreu
Lichtquelle und Empfänger können mit je drei Durchgangslöchern ø 4,5 mm oder vier
Gewinden M4 (5 mm tief) befestigt werden.
30
24
15
6
0
+0,05
10
10
78
74
5
1
0
Abb. 7 Maßzeichnung optoCONTROL 2520-46(090), Abmessungen in mm, nicht maß-
stabsgetreu
19
M4
55 19
Lichtvorhang
Optische Lichtvorhang
Ebene
95
4
4,5
47,5
4
95
103
Empfänger
110
ø4,5
55
110
133
Lichtquelle
M4
19
M4
19
Seite 19
