Funktionsprinzip, Technische Daten
optoCONTROL 2600
3.3.2
Rückansicht Controller
Empfänger (12-polig)
Lichtquelle (5-polig)

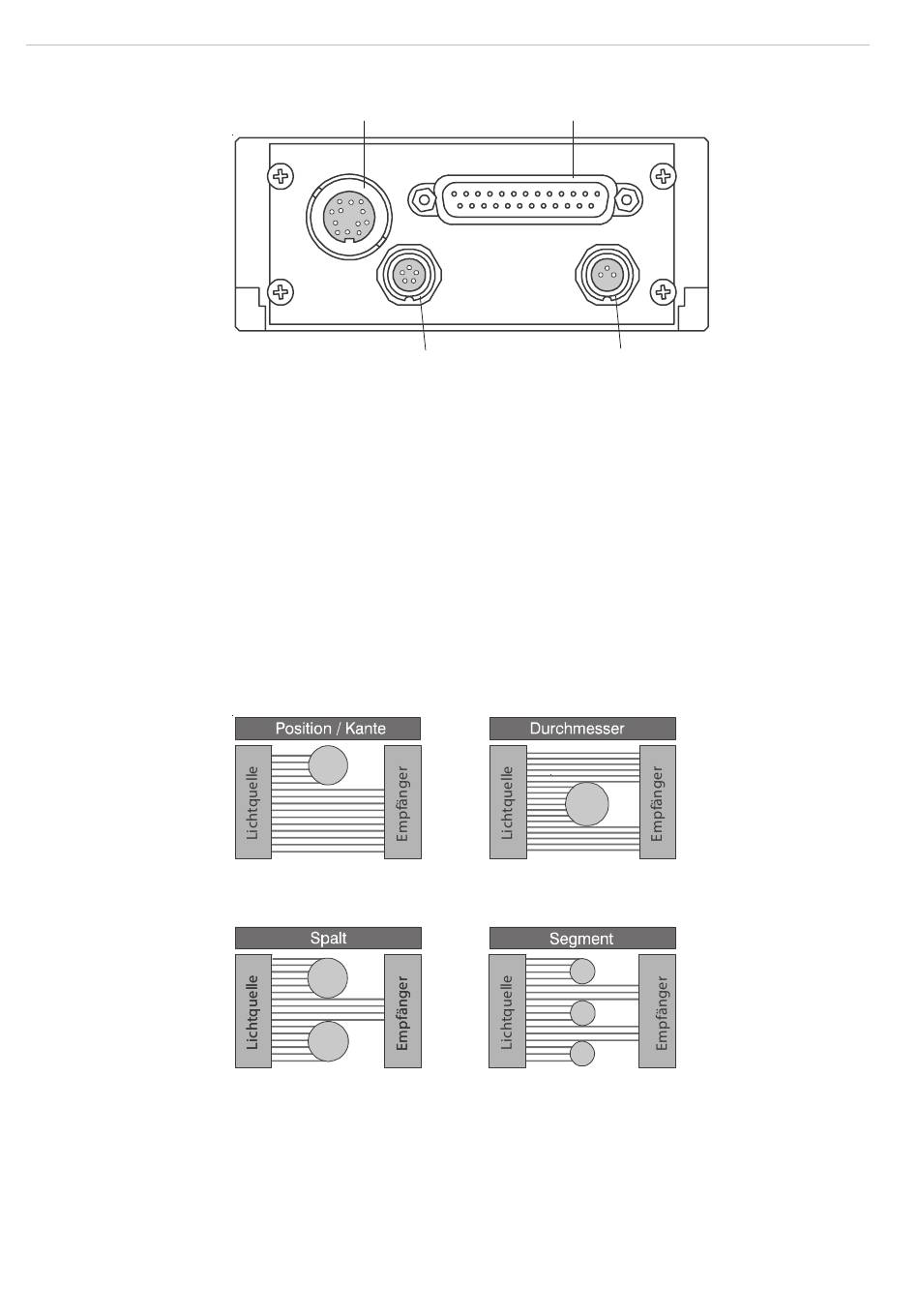

Abb. 5 Steckverbindungen an der Rückseite des Controllers
3.4
Betriebsarten
Mittels menügeführter Auswahl sind die folgenden Betriebsarten
6.3.6) wählbar:
- Position einer Kante (hell/dunkel oder dunkel/hell)
- Außendurchmesser eines Messobjektes
- Spalt zwischen zwei Messobjekten
- Abstand zwischen zwei wählbaren Kanten (Segment)
- Messung von bis zu 4 beliebig wählbaren Segmenten (Multisegment) nacheinander
über den Digitalausgang (z.B. Segment 1 - 4 u. 2 - 3)
i
Werkseinstellung:
Position Kante hell - dunkel
Abb. 6 Betriebsarten
Pro Messprogramm sind 2 Grenzwerte und 2 Warngrenzen programmierbar. Beim
Multisegment Messprogramm sind 2 Grenzwerte für jeweils Segment 1 und 2 program-
mierbar.
Eventuell gemessene Segmente 3 und 4 werden nicht überwacht.
Per Menü sind auch anwendungsspezifische Messprogramme generierbar.
Ein- und Ausgänge (25-polig)
Versorgungsspannung (3-polig)
1
2
3
4
(Messprogramm, siehe
Seite 10
