Montage
optoCONTROL 2520
5.3.5
Versorgungsspannung
- Betriebsspannung: 11 ... 30 VDC
- Stromaufnahme: I
< 1 A
max
i
Verwenden Sie die Stromversorgung nur für Messgeräte, nicht gleichzeitig für An-
triebe oder ähnliche Impulsstörquellen. MICRO-EPSILON Eltrotec GmbH empfiehlt
das Netzteil PS2020.

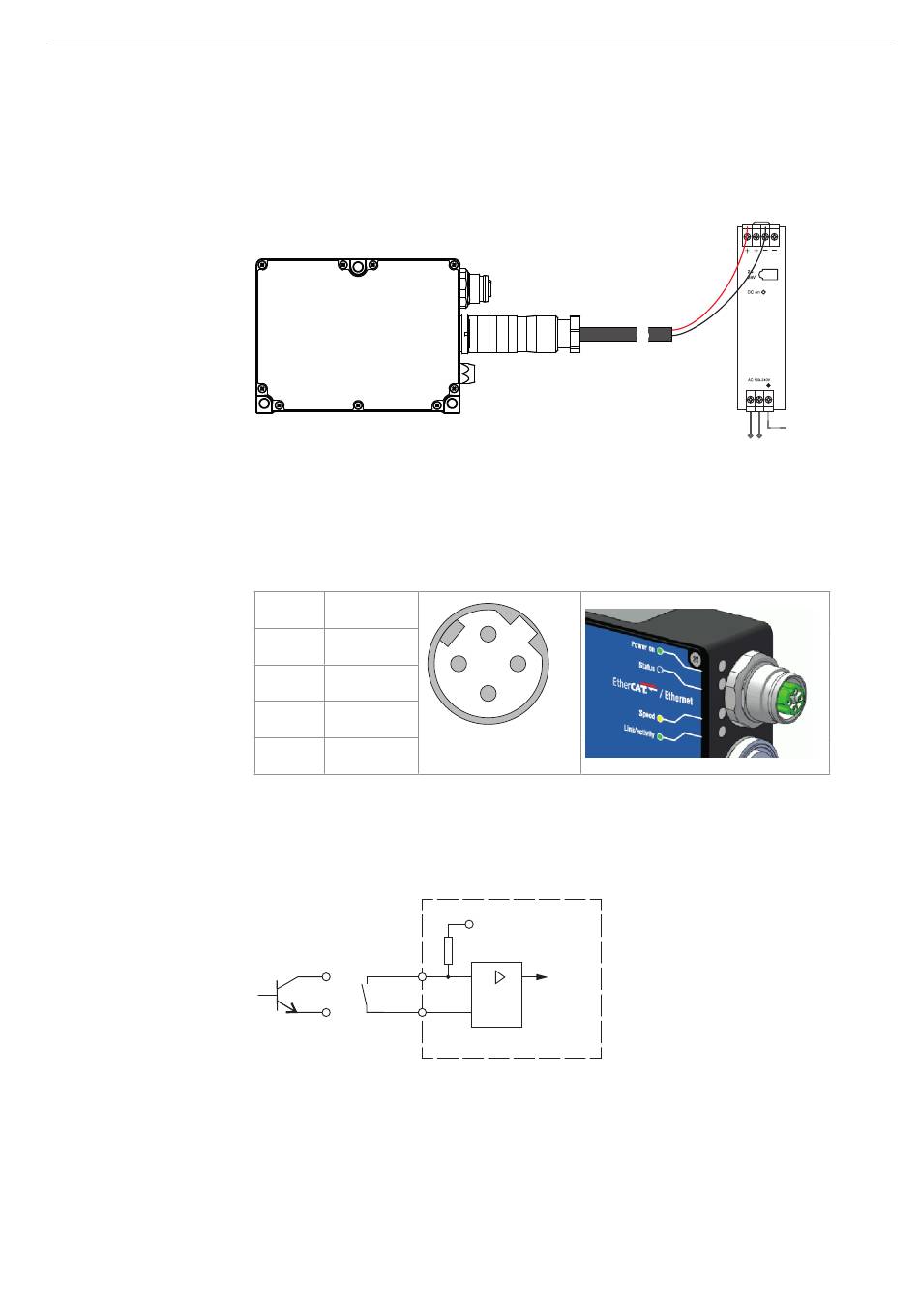

Abb. 18 Anschluss Versorgungsspannung
Nach Einschalten der Versorgungsspannung leuchtet die LED Power
5.3.6
Ethernet, EtherCAT
Potentialgetrennte M12-Buchse zur Verbindung des ODC 2520 Empfängers mit einem
Ethernet-Netzwerk (PC) oder mit dem Bussystem EtherCAT.
Signal
Pin-Buchse
RX+
2
RX-
4
TX+
1
4-pol. Kabelstecker,
TX-
3
Ansicht Lötseite
Abb. 19 Ethernet/EtherCAT-Buchse
MICRO-EPSILON Eltrotec GmbH empfiehlt das Ethernetkabel
5.3.7
Beschaltung Schalteingang
Der Schalteingang IN kann wie folgt beschaltet werden.
Transistor
Switch
GND
Abb. 20 Beschaltung des Schalteingangs (schematisch)
PC/SC2520-3
2
2
3
1
4
+ U
H
10 kOhm
Intern
ODC 2520
PS2020
PS2020
N
L
PE
230 VAC
On, siehe 5.4.
SCD2520-3, siehe 4.2.
Seite 25
