Funktionsprinzip, Technische Daten
optoCONTOL 2500
3.4
Betriebsarten
Mittels menügeführter Auswahl sind die folgenden Betriebsarten (Messprogramme, sie-
he Kap. 6.3.6, wählbar:
Position/Kante
Position/Kante
Durchmesser
Spalt
Segment
2-Segment

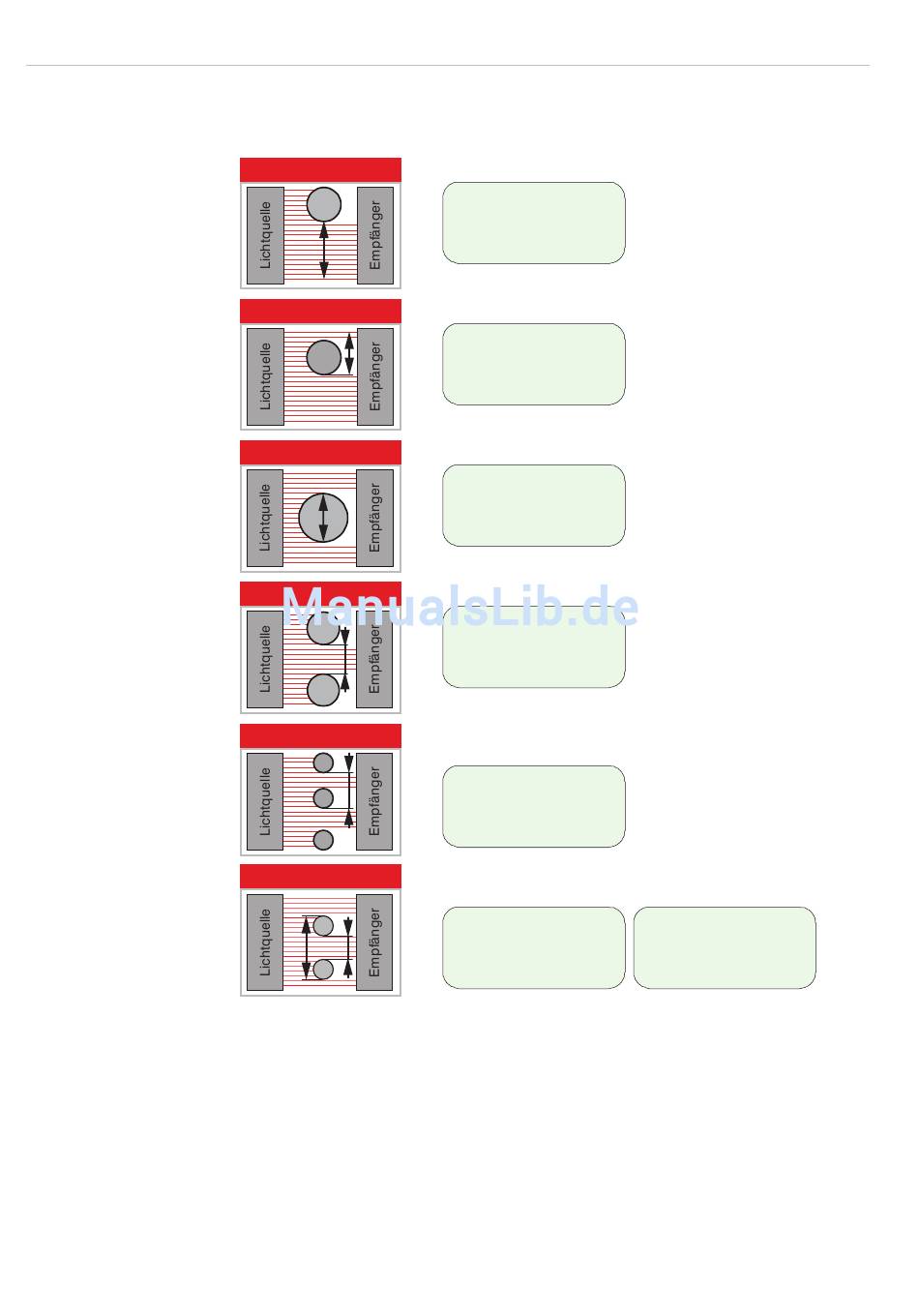

Abb. 9 Betriebsvarianten
Pro Messprogramm sind 2 Toleranzgrenzen und 2 Warngrenzen programmierbar.
Beim 2-Segment Messprogramm sind 2 Grenzwerte je Segment programmierbar.
Per Menü sind auch anwendungsspezifische Messprogramme generierbar.
Position einer Kante (dunkel / hell)
EDGELH
+26.411 mm
A
P-P
Min
Max
+0.812
+25.896 +26.708
Position einer Kante (hell / dunkel)
EDGEHL
+14.661 mm
A
P-P
Min
Max
+0.972
+14.011 +14.983
Außendurchmesser eines Messobjektes
DIA
+15.074 mm
A
P-P
Min
Max
+0.005
+15.071 +15.076
Spalt zwischen zwei Messobjekten
GAP
+11.763 mm
A
P-P
Min
Max
+0.487
+11.575 +12.062
Abstand zwischen zwei wählbaren Kanten (Segment)
(hier im Beispiel Segment 2-4)
SEG_2_4
+17.100 mm
A
P-P
Min
Max
+16.983
+0.466
+17.450
Messung von 2 beliebig wählbaren Segmenten
(hier im Beispiel Segment 1-4 und 2-3 abwechselnd)
2-SEG
+14.815 mm
A S 1
P-P
Min
Max
+0.012
+14.810 +14.822
2-SEG
+11.768 mm
A S 2
P-P
Min
Max
+0.010
+11.761 +11.771
Seite 10
