optoCONTROL 2520
A 7.9
EtherCAT-Konfiguration mit dem Beckhoff TwinCAT©-Manager
Als EtherCAT-Master auf dem PC kann z.B. der Beckhoff TwinCAT Manager verwendet
werden.
Kopieren Sie die Gerätebeschreibungsdatei (EtherCAT®-Slave-Information) op-
toCONTROL2520compact.xml von der beiliegenden CD in das Verzeichnis \\
TwinCAT\3.1\Config\IO\EtherCAT, bevor das Messgerät über EtherCAT® konfiguriert
werden kann.
EtherCAT®-Slave-Informationsdateien sind XML-Dateien, welche die Eigenschaften des
Slave-Geräts für den EtherCAT®-Master spezifizieren und Informationen zu den unter-
stützten Kommunikationsobjekten enthalten.
Starten Sie den TwinCAT-Manager nach dem Kopieren neu.

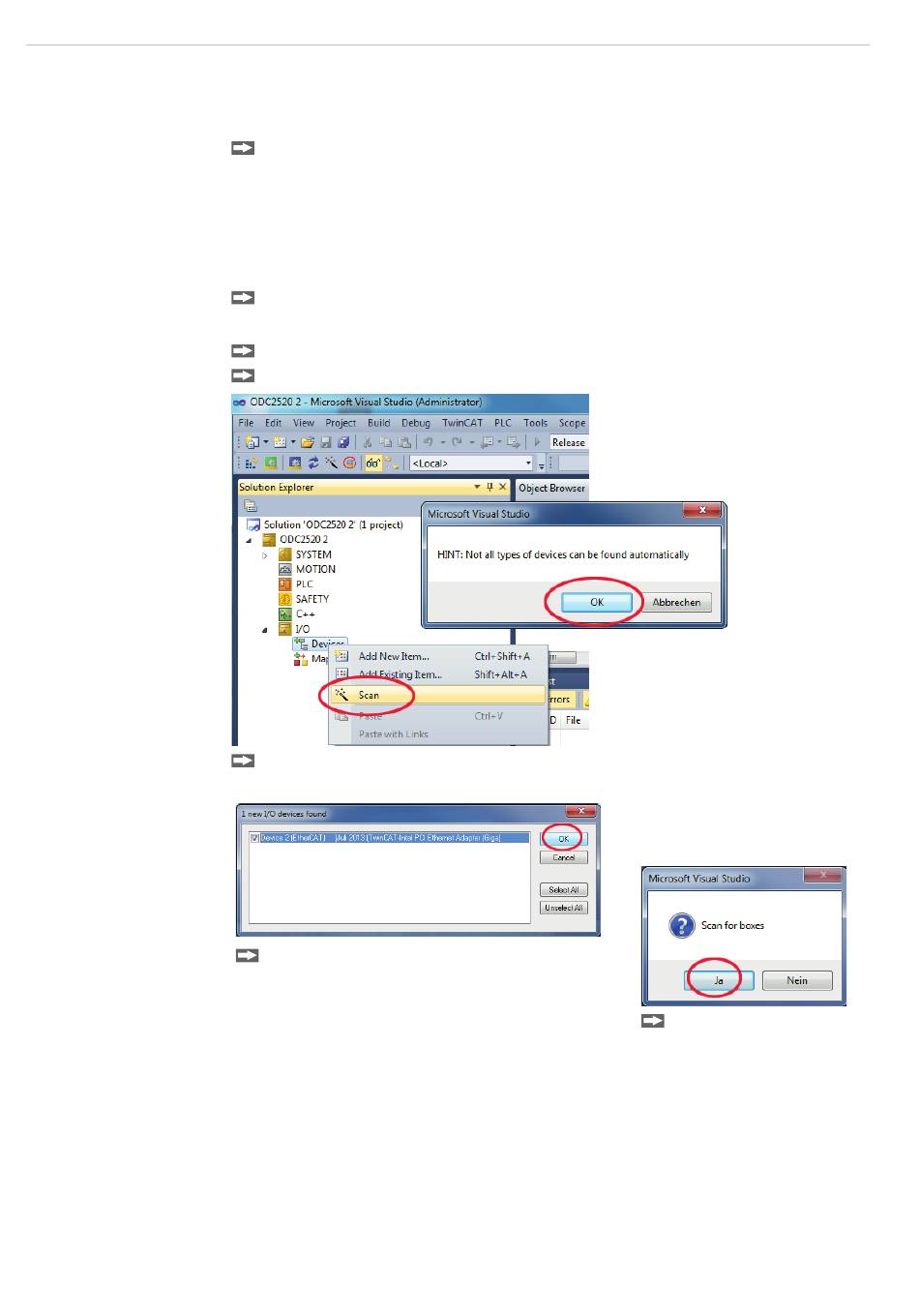

Suchen eines Gerätes:
Wählen Sie den Reiter I/O Devices, dann Scan.
Bestätigen Sie mit OK.
Wählen Sie eine Netzwerkkarte aus, an denen nach EtherCAT®–Slaves gesucht
werden soll.
Bestätigen Sie mit OK.
Der Sensor ist nun in einer Liste aufgeführt.
Es erscheint das Fens-
ter „Scan for boxes"
(EtherCAT®-Slaves).
Bestätigen Sie mit Ja.
Seite 138
