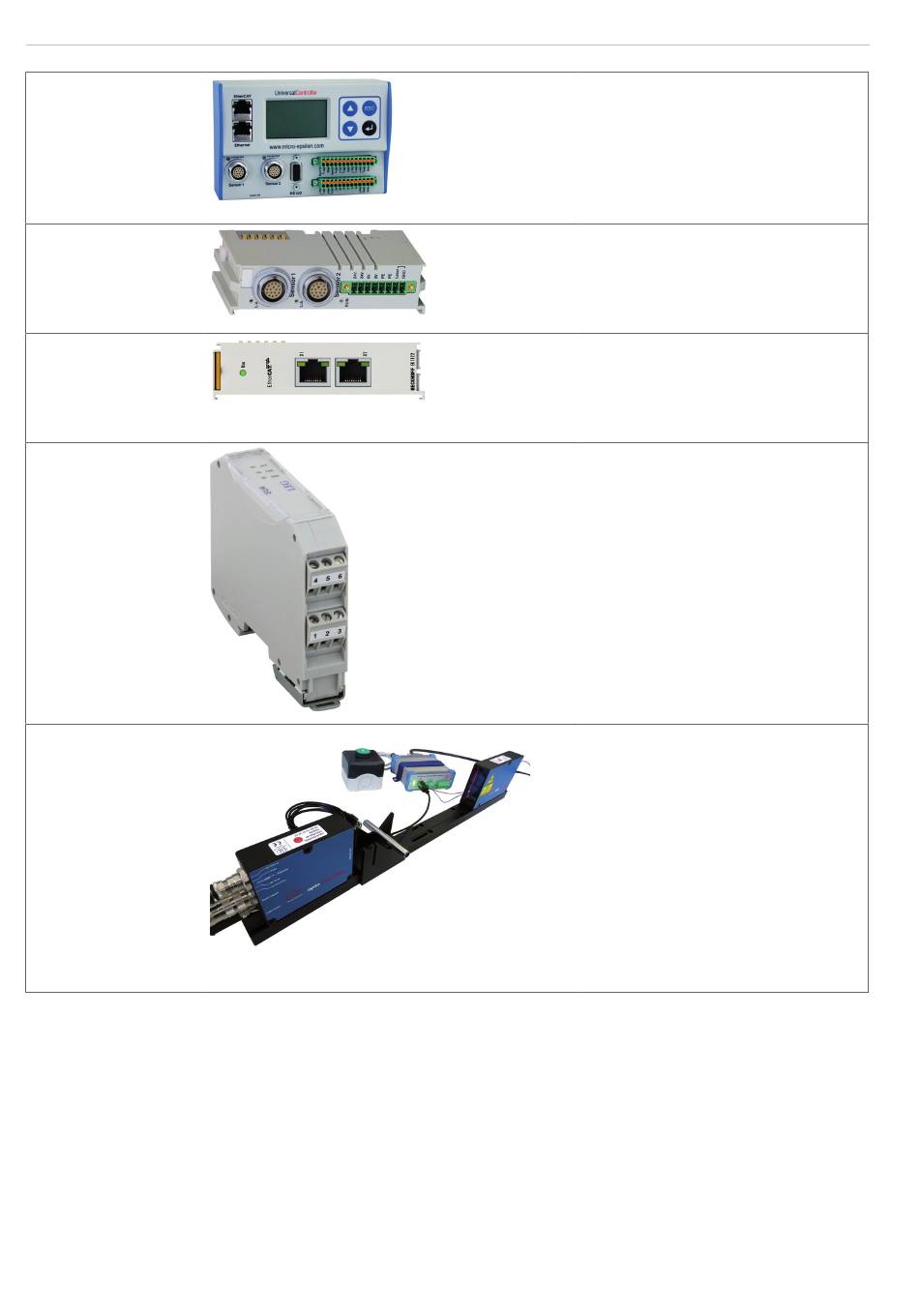

Anhang | Zubehör
CSP2008
RS422-Erweiterungs-
klemme für CSP2008
EK1122/CSP2008
Busklemme
Pegelwandler SU4-1
Pegelwandler SU4-2
Handarbeitsplatzset zur
Einzelwert-Triggerung
1) Das erforderliche optische Mikrometer ODC2520-46, das CE2520-x Verbindungskabel und das SCD2520-x Kabel
ist nicht im Set enthalten und muss separat bestellt werden.
2) Demo-ODC2520-Tool, siehe 11
Optional empfehlen wir die Verwendung des: Demo Prisma ODC 2520; Bitte benutzen sie eine 24VDC Spannungs-
versorgung um den ODC2520 über die IF2004/USB zu versorgen. Wir empfehlen das PS2020 Reiheneinbaugerät.
optoCONTROL 2520
sowie Beispielscreenshot, siehe A 3.
Universal-Controller für zwei Sensor-
signale
Busklemme in Verbindung mit
CSP2008, für zwei weitere Sensor-
signale, max. können zwei RS422-
Erweiterungsklemmen am CSP2008
betrieben werden
2-Port EtherCAT-Abzweigung für zwei
Sensorsignale
Signalumformer, 3 Kanäle HTL auf
RS422,
Signalumformer, 3 Kanäle TTL auf
RS422
für Triggersignalquellen
Bestehend aus:
1
1x IF2004/USB
1x Taster
1x PC/SC2520-3/IF2008 Schnittstellen-
und Versorgungskabel mit SubD15pol-
Stecker
1x Verbindungskabel Taster / Trigger
mit Rundstecker
Inklusive kostenlosem Demo-
ODC2520-Tool zur Einzelwertauf-
2
zeichnung
