optoCONTROL 2520
7.7
Analogausgang
7.7.1
Allgemein
Programm
Kante Hell-Dunkel
Programm
Kante Dunkel-Hell
Auszugebender
Programm
Messwert
Durchmesser/Breite
Programm Spalt
Programm
Beliebige Segmente
Ausgabebereich 0V ... 10V / inaktiv
Standard
Skalierung
Zweipunkt
7.7.2
Einstellung Analogausgang
Am Analogausgang kann nur ein Messwert übertragen werden. Dies gilt für die Messpro-
gramme Durchmesser/Breite, Spalt und Beliebige Segmente.
Die Auflösung des Analogausganges beträgt 16 Bit.
Gehen Sie in das Menü Einstellungen > Analogausgang.
Home
Einstellungen
Login
Messabstand
Messprogramm
Mittelung / Fehlerbehandlung
Ausreißerkorrektur / Statistik
Nullsetzen/Mastern
Digitale Schnittstellen
Schaltausgänge
Analogausgang
Ausgabe-Datenrate
Triggermodus
Synchronisation

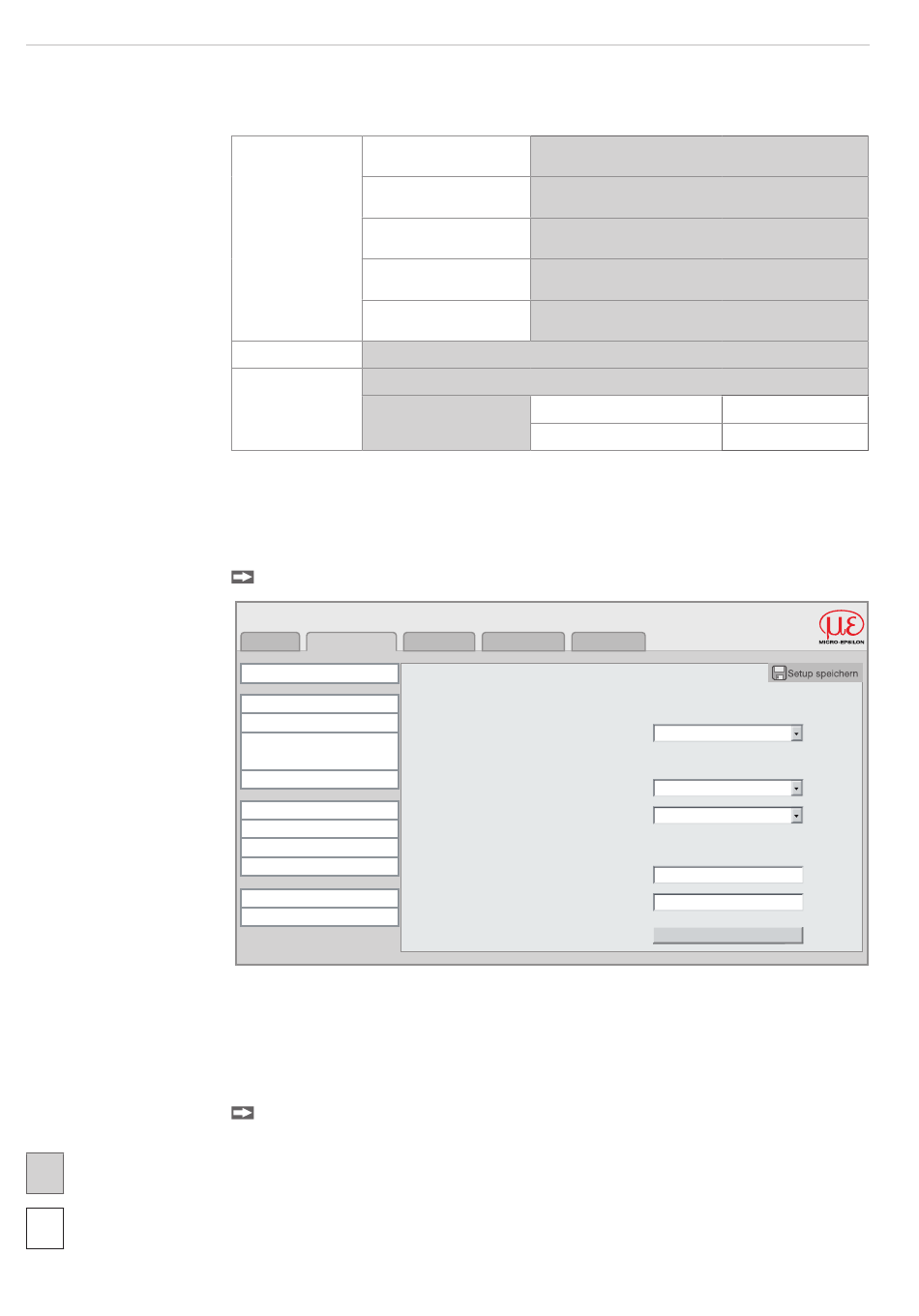

Abb. 51 Webseite Analogausgang
Ausgabebereich:
- 0 V Messbereichsanfang
- 10 V Messbereichsende
- 10,3 V Fehler
Nehmen Sie die gewünschten Einstellungen vor und bestätigen Sie mit Überneh-
men.
Kante Hell-Dunkel
Kante Dunkel-Hell
Durchm. Kante A / Durchm. Kante B /
Durchm. Diff. / Durchm. Mittelachse
Spalt Kante A / Spalt Kante B /
Spalt Diff. / Spalt Mittelachse
Segment n Kante A / Segment n Kante B /
Segment n Differenz / Segment n Mittelachse
0V entspricht (in mm / ")
10V entspricht (in mm / ") Wert
Messung
Videosignal
Hilfe/Infos
Einstellungen > Analogausgang
Analogausgang
Auszugebender Messwert.
Es kann nur ein Messwert übertragen werden.
Ausgabebereich:
Skalierung:
Zweipunktskalierung (Verschiebung und Faktor)
0V entspricht (in mm):
10V entspricht (in mm):
Wert
optoCONTROL
2520
Spalt Differenz
0V ... 10V
Standardskalierung
0.000
46.000
Übernehmen
