Erweiterte Einstellungen
optoCONTROL 2520
7.5.3
Auswahl Daten
Dieses Menü ermöglicht die Auswahl der Daten zur Ausgabe über Ethernet oder RS422. Die
Ausgabedaten werden dann nacheinander in fester Reihenfolge ausgegeben. Details über
das Datenformat und die Reihenfolge finden Sie in der
Gehen Sie in das Menü Einstellungen > Digitale Schnittstellen > Aus-
wahl Daten.
Einstellungen > Digitale Schnittstellen > Auswahl Daten
Auswahl Daten
Ausgewähltes Messprogramm: Beliebige Segmente
Messprogramm ändern
Daten
Segment 1
Segment 2
1. Statistik Min
1. Statistik Max
1. Statistik Peak-Peak
2. Statistik Min
2. Statistik Max
2. Statistik Peak-Peak
Anzahl Kanten
Anzahl Pins
Anzahl Lücken
Sensor Status
Messwertzähler

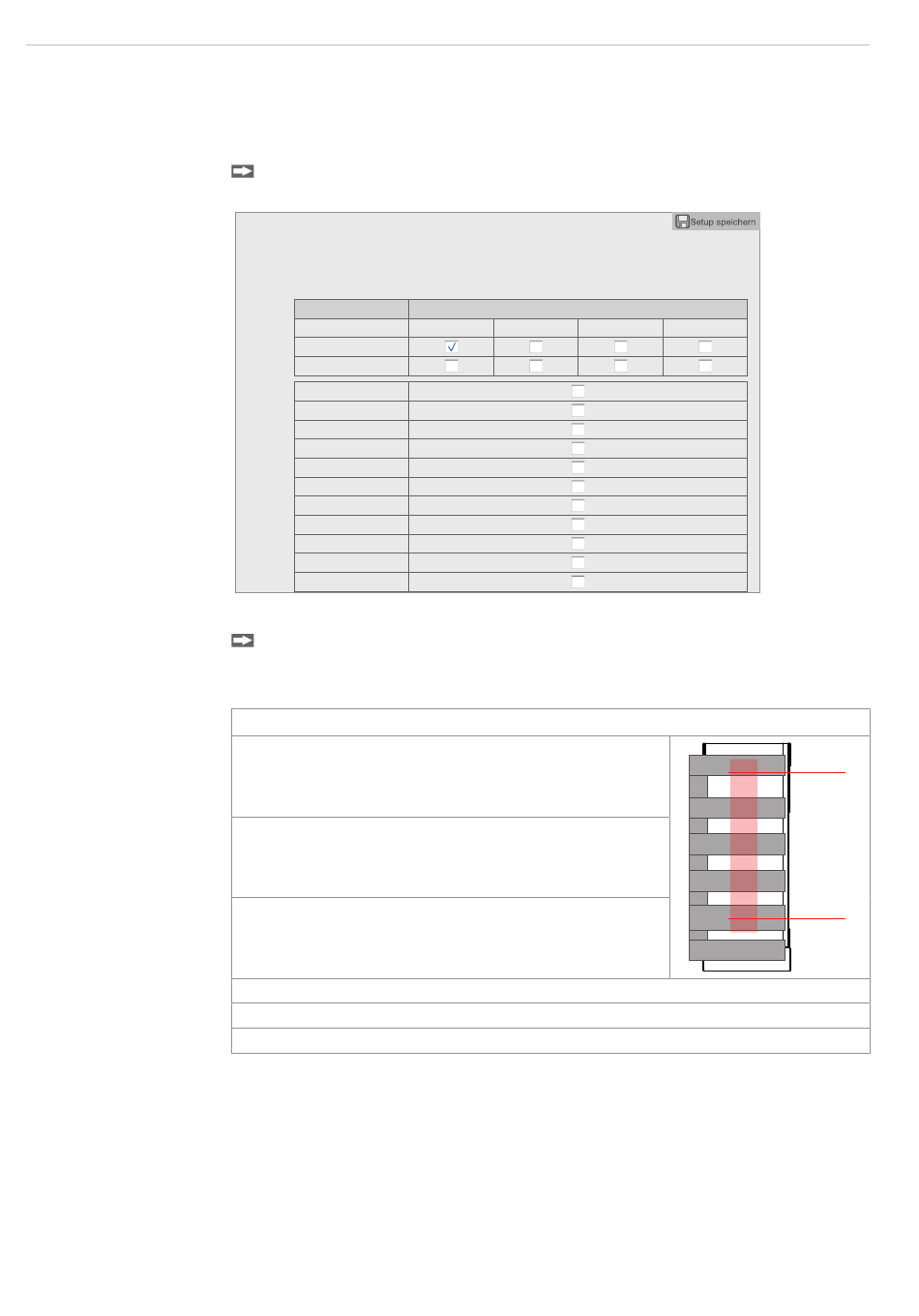

Abb. 47 Webseite Auswahl Daten
Wählen Sie die zutreffenden Daten aus und bestätigen Sie mit Übernehmen.
Zusätzlich zu den spezifischen Messwerten des Messprogramms können in der Tabelle
noch folgende Daten zur Ausgabe ausgewählt werden:
Statistik Min, Max, Peak-Peak: gilt für einen ausgewählten
Anzahl Kanten: alle erkannten Hell-Dunkel- und Dunkel-
Hell-Übergänge
Anzahl Pins: alle vollständig im Messbereich liegenden
dunklen Bereiche, die von zwei Kanten begrenzt werden
Anzahl Lücken: alle vollständig im Messbereich liegenden
hellen Bereiche, die von zwei Kanten begrenzt werden
Sensor Status: Fehler sowie Zustände der Ausgänge
Messwertzähler: gestattet die Zuordnung der ausgewählten Signale zum Videosignal
Zeitstempel: ermöglicht die zeitliche Zuordnung der Messwerte
Abb. 48 Erläuterung zu den Ausgabedaten
In jedem Messprogramm wird auch die Anzahl der erkannten Kanten ermittelt. Die Anzahl
der Kanten kann z. B. zur Überwachung dienen, ob Teile mit mehreren Kanten vollständig
im Messbereich des optoCONTROL 2520 liegen.
Mit Hilfe der Zählfunktionen kann aber auch die Anzahl von Pins oder Lücken ausgegeben
werden. Pins sind dunkle Bereiche, die von 2 Kanten begrenzt werden. Lücken sind helle
Bereiche, die von 2 Kanten begrenzt werden.
Im abgebildetem
Beispiel, siehe Abb. 48,
Die gewählten
Daten, siehe Abb. 47,
Ethernet
Differenz
Kante A
Kante B
werden 8 Kanten, 3 Pins und 4 Lücken erkannt.
werden in einem Frame übertragen.
ASCII-Beschreibung, siehe A 5.5.
Mittelachse
Messwert, siehe 7.3.1.
Kante 8
Lücke 4
Kante 7
Pin 3
Kante 6
Lücke 3
Kante 5
Pin 2
Kante 4
Lücke 2
Kante 3
Pin 1
Kante 2
Lücke 1
Kante 1
MBE
MBA
