MICRO-EPSILON confocalDT 2411 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für confocalDT 2411:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
IFC2411
IFS2402-0,5
IFC2416
IFS2402-1,5
IFS2402/90-1,5
IFS2402-4
IFS2402/90-4
IFS2402-10
IFS2402/90-10
Betriebsanleitung
confocalDT
Ethernet
IFS2403-0,4
IFS2405-0,3
IFS2403-1,5
IFS2405-1
IFS2403/90-1,5
IFS2405-3
IFS2403-4
IFS2405-6
IFS2403/90-4
IFS2405/90-6
IFS2403-10
IFS2405-10
IFS2403/90-10
IFS2405-28
IFS2404-2
IFS2405-28/VAC(001)
IFS2404/90-2
IFS2405-30
IFS2404/90-2(001)
2411/2416
IFS2406-2,5/VAC(003)
IFS2406/90-2,5/VAC(001)
IFS2406-3
IFS2406-3/VAC(001)
IFS2406-10
IFS2406-10/VAC(001)
IFS2407-0,1
IFS2407-0,1(001)
IFS2407/90-0,3
IFS2407-0,8
IFS2407-1,5
IFS2407-3
IFS2407-6
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MICRO-EPSILON confocalDT 2411

Inhaltszusammenfassung für MICRO-EPSILON confocalDT 2411

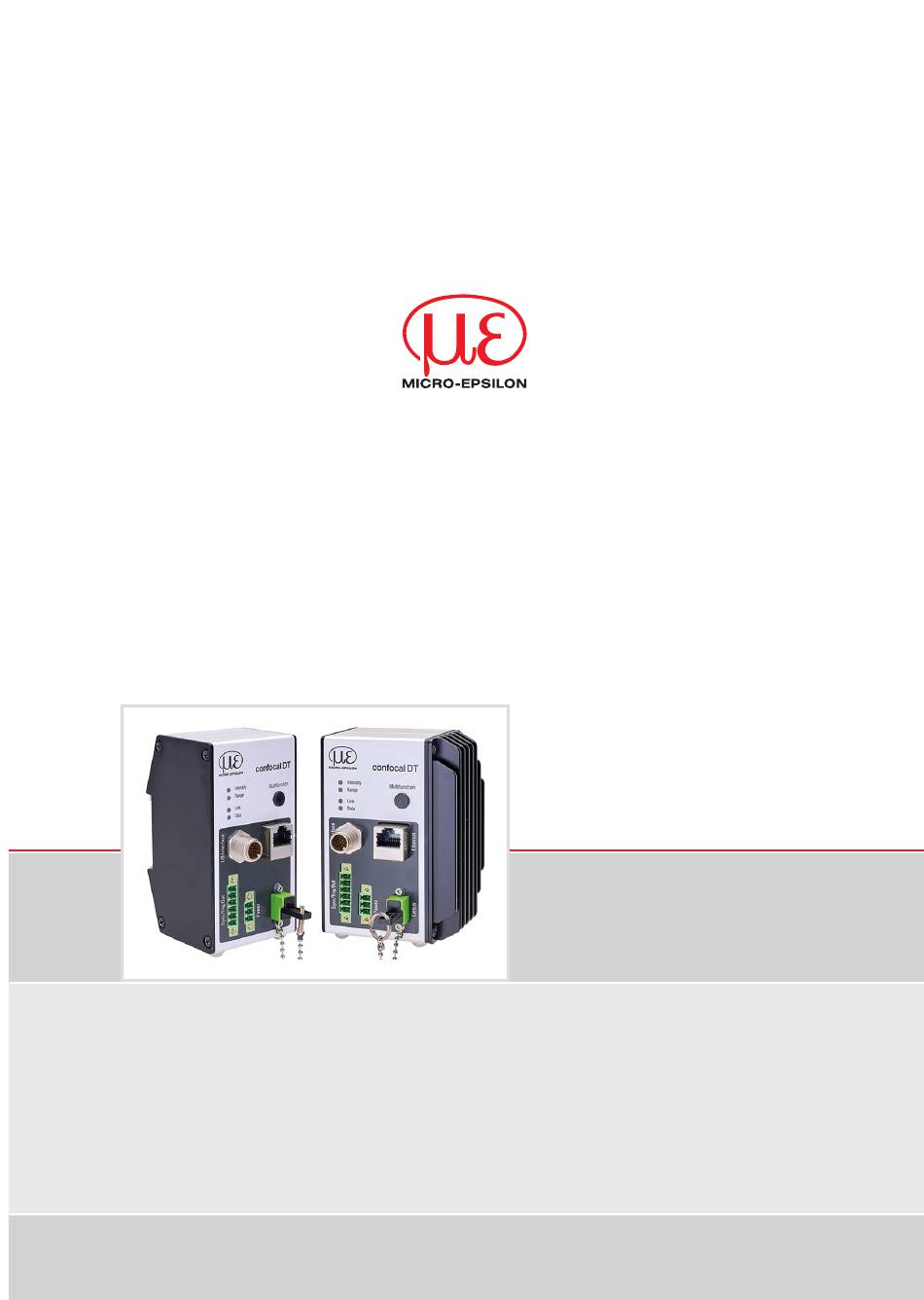

  • Seite 1 Betriebsanleitung confocalDT 2411/2416 Ethernet IFC2411 IFS2402-0,5 IFS2403-0,4 IFS2405-0,3 IFS2406-2,5/VAC(003) IFC2416 IFS2402-1,5 IFS2403-1,5 IFS2405-1 IFS2406/90-2,5/VAC(001) IFS2402/90-1,5 IFS2403/90-1,5 IFS2405-3 IFS2406-3 IFS2402-4 IFS2403-4 IFS2405-6 IFS2406-3/VAC(001) IFS2402/90-4 IFS2403/90-4 IFS2405/90-6 IFS2406-10 IFS2402-10 IFS2403-10 IFS2405-10 IFS2406-10/VAC(001) IFS2402/90-10 IFS2403/90-10 IFS2405-28 IFS2407-0,1 IFS2404-2 IFS2405-28/VAC(001) IFS2407-0,1(001) IFS2404/90-2 IFS2405-30 IFS2407/90-0,3 IFS2404/90-2(001) IFS2407-0,8 IFS2407-1,5...
  • Seite 2 Konfokal-chromatische Abstands- und Dickenmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...

  • Seite 3: Inhaltsverzeichnis

    Dunkelkorrektur IFC241x ......................52 LEDs ................................53 Taste Multifunction ............................53 Inbetriebnahme ........................54 Kommunikationsmöglichkeiten ........................54 Zugriff über Webinterface ..........................54 Messobjekt platzieren ............................ 55 Sensor auswählen ............................56 Presets, Setups, Auswahl Messkonfiguration ....................57 Videosignal ..............................58 confocalDT 2411/2416 / Ethernet...
  • Seite 4 Fehler, Reparatur ........................99 Kommunikation Webinterface ........................99 Wechsel des Sensorkabels an den Sensoren ....................99 Wechsel der Schutzscheibe an den Sensoren ..................... 99 Softwareunterstützung mit MEDAQLib ................100 Haftungsausschluss ......................100 Service, Reparatur ....................... 101 confocalDT 2411/2416 / Ethernet...
  • Seite 5 Messeinstellungen bearbeiten, speichern, anzeigen, löschen ......120 A 5.3.9 Messung ............................. 121 A 5.3.9.1 Peakanzahl ......................121 A 5.3.9.2 Peakauswahl ......................121 A 5.3.9.3 Anzahl Peaks und Ein-/Ausschalten der Brechzahlkorrektur ......... 121 A 5.3.9.4 Belichtungsmode ....................121 A 5.3.9.5 Messrate ........................121 confocalDT 2411/2416 / Ethernet...
  • Seite 6 A 5.3.16.5 Keepalive-Signal ..................... 132 A 5.4 Messwert-Format, Aufbau..........................132 A 5.5 Warn- und Fehlermeldungen ........................133 Tera Term ..........................135 A 6.1 Allgemein ..............................135 A 6.2 Verbindungsaufbau ............................. 135 A 6.3 Hilfe zu einem Befehl ........................... 136 confocalDT 2411/2416 / Ethernet...

  • Seite 7: Sicherheit

    > Beschädigung oder Zerstörung des Lichtwellenleiters, Ausfall des Messgerätes Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung (Schutzkappen verwenden). > Fehlmessung > Ausfall des Messgerätes Schützen Sie die Kabel vor Beschädigung. > Ausfall des Messgerätes confocalDT 2411/2416 / Ethernet Seite 7...

  • Seite 8: Hinweise Zur Produktkennzeichnung

    Sicherheit Hinweise zur Produktkennzeichnung 1.3.1 Hinweise zur CE-Kennzeichnung Für das Messsystem confocalDT 2411/2416 gilt: - EU-Richtlinie 2014/30/EU - EU-Richtlinie 2011/65/EU Produkte, die das CE-Kennzeichen tragen, erfüllen die Anforderungen der zitierten EU-Richtlinien und der jeweils an- wendbaren harmonisierten europäischen harmonisierten Normen (EN). Das IFC241x ist ausgelegt für den Einsatz im Industrie- und Wohnbereich und erfüllt die Anforderungen.

  • Seite 9: Funktionsprinzip, Technische Daten

    Dieses einzigartige Messprinzip erlaubt es Anwendungen hochpräzise zu messen. Es können sowohl diffuse als auch spiegelnde Oberflächen erfasst werden. Bei transparenten Schicht-Materialien kann neben der Wegmessung eine direk- te Dickenmessung erfolgen. Da Sender und Empfänger in einer Achse angeordnet sind, werden Abschattungen vermie- den. confocalDT 2411/2416 / Ethernet Seite 9...

  • Seite 10: Begriffsdefinition, Glossar

    Messbereichsende (Messbereichsanfang + Messbereich) Maximaler Abstand zwischen Sensorstirnfläche und Messobjekt Messbereich 100 % Mess- bereich (MB) Sensor Messobjekt Abb. 1 Messbereich und Ausgangssignal Messsystem Minimale Messobjektdicke siehe Kapitel Technische Daten Maximale Messobjektdicke Sensormessbereich x Brechungsindex Messobjekt confocalDT 2411/2416 / Ethernet Seite 10...

  • Seite 11: Technische Daten Confocaldt Ifc2411

    Reset auf Werkseinstellung nach 10 s; Bedien- und Anzeigeelemente Reset auf Werkseinstellung nach 10 s; 4x Farb-LED für Intensity, Range, RUN 4x Farb-LED für Intensity, Range, Link und ERR und Data d.M. = des Messbereichs Lichtart: Glühlampe confocalDT 2411/2416 / Ethernet Seite 11...

  • Seite 12: Technische Daten Confocaldt Ifc2416

    Webinterface für Setup und Einstellung Multifunktionstaste: Schnittstellenauswahl, Bedien- und Anzeigeelemente Zwei einstellbare Funktionen sowie Reset auf Werkseinstellung nach 10 s; 4x Farb-LED für Intensity, Range, Link und Data d.M. = des Messbereichs Lichtart: Glühlampe confocalDT 2411/2416 / Ethernet Seite 12...

  • Seite 13: Technische Daten Ifs2402

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Keine Dickenmessung möglich. Abstandsmessung nur möglich, wenn Dicke Glas > Messbereich. Messungen auf Metall nur eingeschränkt möglich confocalDT 2411/2416 / Ethernet Seite 13...

  • Seite 14: Technische Daten Ifs2402/90

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Keine Dickenmessung möglich. Abstandsmessung nur möglich, wenn Dicke Glas > Messbereich. Messungen auf Metall nur eingeschränkt möglich confocalDT 2411/2416 / Ethernet Seite 14...

  • Seite 15: Technische Daten Ifs2403

    Messobjekten können die Daten abweichen Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 in Messbereichsmitte confocalDT 2411/2416 / Ethernet Seite 15...

  • Seite 16: Technische Daten Ifs2403/90

    Messobjekten können die Daten abweichen Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 in Messbereichsmitte confocalDT 2411/2416 / Ethernet Seite 16...

  • Seite 17: Technische Daten Ifs2404

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 17...
  • Seite 18 Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 18...

  • Seite 19: Technische Daten Ifs2405

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 19...
  • Seite 20 Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 20...

  • Seite 21: Technische Daten Ifs2406

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 21...
  • Seite 22 Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 22...

  • Seite 23: Technische Daten Ifs2407

    Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 23...
  • Seite 24 Maximaler Messwinkel des Sensors, bis zu dem auf diffus reflektierende metallische Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt Glasscheibe mit Brechungsindex n = 1,5 über den gesamten Messbereich. In der Messbereichsmitte können auch dünnere Schichten gemessen werden Sensorgewicht ohne Lichtwellenleiter confocalDT 2411/2416 / Ethernet Seite 24...

  • Seite 25: Lieferung

    Wenden Sie sich bitte bei Schäden oder Unvollständigkeit sofort an den Hersteller oder Lieferanten. Rücknahme von Verpackungen Die Micro-Epsilon Messtechnik GmbH & Co. KG bietet Kunden die Möglichkeit, Verpackung von Produkten, die Sie bei Micro-Epsilon erworben haben, nach vorheriger Abstimmung zurückzugeben, damit diese der Wiederverwendung oder einer Verwertung (Recycling) zugeführt werden kann.

  • Seite 26: Montage

    Montage | Vorbemerkung Montage Vorbemerkung Die optischen Sensoren/Messsysteme der Serie confocalDT 2411/2416 messen im Nanometer-Bereich. Beachten Sie die maximale Verkippung zwischen Sensor und Messobjekt. Achten Sie bei Montage und Betrieb auf sorgsame Behandlung! Controller IFC2411, IFC2416 Der Controller IFC241x kann auf eine ebene Unterlage gestellt oder mit einer Hutschiene TH 35 nach DIN EN 60715 z. B.

  • Seite 27: Sensorkabel, Lichtwellenleiter

    Drücken Sie den Entriegelungshebel am Sensorstecker nach unten und ziehen Sie den Sensorstecker aus der Buchse heraus. Stecken Sie den Blindstecker wieder ein. Verschließen Sie die optischen Ein-/Ausgänge mit Schutzkappen, wenn kein Lichtwellenleiterkabel angeschlossen ist. confocalDT 2411/2416 / Ethernet Seite 27...
  • Seite 28 Abb. 4 Nut der Buchse am Sensor (links) und Führungs- nase eines FC-Sensorsteckers (rechts) Sensorkabel am Sensor abstecken Öffnen Sie die Rändelschraube am Sensorkabel. Ziehen Sie das Sensorkabel vom Sen- sor ab. Verschließen Sie Sensor und Sensorkabel mit den Blindsteckern. confocalDT 2411/2416 / Ethernet Seite 28...

  • Seite 29: Maßzeichnung Sensoren

    4.4.1 Abmessungen Serie IFS2402 Lichtleiter ø2,1 Lichtleiter ø2,1 Knickschutz und Zugentlastung Knickschutz und Zugentlastung Edelstahl Linse ø1,8 ø4 -0,2 ø4 -0.2 3,75 IFS2402-0,5/1,5/4/10 IFS2402/90-1,5/4/10 Alle Abmessungen in mm MB = Messbereich MBA = Messbereichsanfang confocalDT 2411/2416 / Ethernet Seite 29...

  • Seite 30: Abmessungen Serie Ifs2403

    Montage | Maßzeichnung Sensoren 4.4.2 Abmessungen Serie IFS2403 Lichtleiter ø2,1 Knickschutz und Zugentlastung ø8 -0,08 ø7,95 IFS2403-0,4/1,5/4/10 IFS2403/90-1,5 ø7,95 ø7,9 4 12 IFS2403/90-4 IFS2403/90-10 Alle Abmessungen in mm MB = Messbereich MBA = Messbereichsanfang confocalDT 2411/2416 / Ethernet Seite 30...

  • Seite 31: Abmessungen Serie Ifs2404

    Montage | Maßzeichnung Sensoren 4.4.3 Abmessungen Serie IFS2404 confokaler Wegsensor r Wegsensor ø27 ø27 ø27 IFS2404-1 IFS2404-3 IFS2404-6 Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 31...
  • Seite 32 Montage | Maßzeichnung Sensoren ø10,0 ø11,0 0,35 12,0 ø12,0 IFS2404-2 IFS2404/90-2 11,0 0,35 ø10,0 12,0 12,0 IFS2404-2(001) IFS2404/90-2(001) Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 32...

  • Seite 33: Abmessungen Serie Ifs2405

    Montage | Maßzeichnung Sensoren 4.4.4 Abmessungen Serie IFS2405 ø19,2 ø19,2 ø19,2 ø40 ø10,4 ø14,4 ø27 ø27 ø30 - 0,05 -0,05 IFS2405-0,3 IFS2405-1 IFS2405-6 ø19,2 ø19,2 ø22 ø40 41,5 ø34 - 0,05 IFS2405-3 IFS2405/90-6 Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 33...
  • Seite 34 Montage | Maßzeichnung Sensoren ø19,2 ø19,2 ø19,2 ø54 - 0,05 ø62 - 0,05 ø62 - 0,05 ø38,2 IFS2405-10 ø47 IFS2405-30 ø50 IFS2405-28 Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 34...

  • Seite 35: Abmessungen Serie Ifs2406

    ø ø20 ca. 12,6 ø20 wechselbares wechselbares Schutzglas Schutzglas ø12,8 2,0 dick IFS2406-2,5/VAC(003) IFS2406/90-2,5/VAC(001) ø 27 ø 19,2 ø 27 ø 19,2 Ø27 -0,033 Ø21 ø 21 IFS2406-3 IFS2406-3/VAC(001) IFS2406-10 Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 35...

  • Seite 36: Abmessungen Serie Ifs2407

    Montage | Maßzeichnung Sensoren 4.4.6 Abmessungen Serie IFS2407 ø4,2 ø10,0 ø12 ø12,0 IFS2407-0,1 IFS2407-0,1 IFS2407-0,8 16,5 IFS2407/90-0,3 M14x0,5 Montage ø18 MBA 5,3 Alle Abmessungen in mm confocalDT 2411/2416 / Ethernet Seite 36...
  • Seite 37 Montage | Maßzeichnung Sensoren ø19,2 ø19,2 ø54 ø 38 ø36 ø65 IFS2407-1,5 IFS2407-3 gsensor ø54 h7 0,03 im Spannbereich ø35,2 Abmessungen in mm IFS2407-6 confocalDT 2411/2416 / Ethernet Seite 37...

  • Seite 38: Messbereichsanfang

    50 mm IFS2406-10/VAC(001) 27 mm IFS2405-28 220 mm IFS2405-28/VAC(001) 220 mm IFS2405-30 100 mm Sensor IFS2407-0,1 1,0 mm IFS2407/90-0,3 5,3 mm IFS2407-0,8 5,9 mm IFS2407-1,5 17 mm IFS2407-3 28 mm 1) Messbereichsanfang ab Sensorachse gemessen confocalDT 2411/2416 / Ethernet Seite 38...

  • Seite 39: Befestigung, Montageadapter

    Abb. 6 Montageadapter MA2402-4 Abb. 7 Umfangsklemmung mit MA2402 für Sensoren der Serie IFS2402 4.6.3 Sensoren der Reihe IFS2403 Montieren Sie die Sensoren IFS2403 mit Hilfe eines Montageadapters MA2403. 2xM5 Abb. 8 Montageadapter MA2403 confocalDT 2411/2416 / Ethernet Seite 39...

  • Seite 40: Sensoren Der Reihe Ifs2405, Ifs2406 Und Ifs2407

    MA2406-20 ø20 ø36 14,5 IFS2406-2,5 MA2407-65 ø65 ø81 IFS2407-1,5 Abb. 9 Montageblock und Montagering MA240x Abb. 10 Umfangsklemmung mit Montagering MA240x für Sensoren der Serie IFS2405, IFS2406 und IFS2407, bestehend aus Montageblock und Montagering confocalDT 2411/2416 / Ethernet Seite 40...

  • Seite 41: Sensoren Der Reihe Ifs2404 Und Ifs2407

    Abb. 12 Montage für Sensoren der Serie IFS2407/90-0,3 4.6.6 Justierbarer Montageadapter JMA-xx Der justierbare Montageadapter JMA-xx ist kompatibel mit zahlreichen Sensorenmodellen vom Typ confocalDT. Weitere Informationen zu diesem Zubehör finden Sie im Anhang, siehe Kap. A 3. confocalDT 2411/2416 / Ethernet Seite 41...

  • Seite 42: Elektrische Anschlüsse, Anschlussbelegung

    IF2008/PCIE SC2415-x/OE IF2001/USB C2401-x RS422/USB-Konverter Analogausgang Encoder Synchronisation/ A, B Triggerung PS 2020 Sensor Spannungsversorgung Abb. 13 Anschlussbeispiele am confocalDT 2411 IFC2411 SC2415-x/OE IFC2411 17-pol. Stecker Adernfarbe Analog Ausgang Weiß Analog GND Schwarz Schwarz Data Tx - n.c. Das Kabel SC2415-x/OE ist als...

  • Seite 43: Anschlussmöglichkeiten Ifc2416

    Data Rx - Encoder 2A - Rot/Blau Encoder 1A - Violett Data Tx+ Encoder 2B+ Blau Encoder 2Ref - Encoder 2Ref - Rosa Encoder 1B - Gelb Encoder 1Ref - Grau/Rosa Encoder 1A+ 17-pol Sensorstecker, Pinseite confocalDT 2411/2416 / Ethernet Seite 43...

  • Seite 44: Massekonzept, Schirmung

    Verbinden Sie die Eingänge Pin 1 und Pin 2 am Controller mit einer 24 V-Spannungsversorgung. Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche Impulsstörquellen verwen- den. Micro-Epsilon empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor. 4.7.5 RS422 Neben Industrial Ethernet unterstützt der IFC241x auch eine serielle Kommunikation via RS422.

  • Seite 45: Ethernet

    Der Ausgabebereich kann alternativ auf die folgenden Werte gesetzt werden: Spannung: 0 ... 5 V; 0 ... 10 V; Strom: 4 ... 20 mA. Die Messwerte können nur als Spannung oder Strom ausgegeben werden. 1) Analogausgang in geschirmten Kabelbereich confocalDT 2411/2416 / Ethernet Seite 45...

  • Seite 46: Multifunktionseingang

    Minimale Impulsbreite 50 μs Interner Pull-up-Widerstand, ein offener Eingang wird als High erkannt. Maximale Schaltfrequenz 25 kHz Es ist kein externer Widerstand zur Strombegrenzung erforderlich. Die Masse der Logikschaltung muss mit der Versor- gungsmasse galvanisch verbunden sein. confocalDT 2411/2416 / Ethernet Seite 46...

  • Seite 47: Synchronisation (Ein-/Ausgänge)

    Slave n Slave n Länge max. 30 Meter Abb. 18 Synchronisierung mehrerer Controller, links sternförmig, rechts verkettet Verbinden Sie alle GND-Anschlüsse der Versorgung untereinander, falls die Controller nicht von einer gemeinsa- men Spannungsversorgung gespeist werden. confocalDT 2411/2416 / Ethernet Seite 47...

  • Seite 48: Externe Synchronisation Controller Mit Multifunktionseingang

    Programmieren Sie alle Controller auf Master Slave 1 Slave n Länge max. 30 Meter Abb. 21 Synchronisierung mehrerer Controller, sternförmig Verbinden Sie alle GND-Anschlüsse der Versorgung untereinander, falls die Controller nicht von einer gemeinsa- men Spannungsversorgung gespeist werden. confocalDT 2411/2416 / Ethernet Seite 48...

  • Seite 49: Triggerung

    Controllers ist auf die Funktion Triggereingang zu programmieren. Die Triggerquelle (Master) muss ein symmetrisches Ausgangssignal gemäß der Norm RS422 liefern. Für unsymmetri- sche Triggerquellen empfiehlt Micro-Epsilon den Pegelwandler SU4 (3 Kanäle TTL/HTL auf RS422) zwischen Triggersig- nalquelle und Sensor zu schalten.

  • Seite 50: Triggerung Mit Eingang Encoder 1 | 2

    Grün Encoder 1Ref - Gelb Abb. 24 Anschlussbelegung für Encodereingang Verwenden Sie ein geschirmtes Kabel. Kabellänge kleiner 3 m. Schließen Sie den Kabelschirm am Gehäuse Anschlussbedingungen - Die Encoder müssen Signale mit TTL-Pegel liefern. confocalDT 2411/2416 / Ethernet Seite 50...

  • Seite 51: Encodereingänge Ifc2416

    Anschlussbedingungen - Die Encoder müssen symmetrische RS422-Signale liefern. - Falls keine RS422-Ausgänge am Encoder vorhanden sein sollten, empfiehlt Micro-Epsilon den Pegelwandler SU4 (3 Kanäle TTL/HTL auf RS422) zwischen Triggersignalquelle und Controller zu schalten. 1) Werden Encoder 2 und 3 verwendet, ist keine serielle Kommunikation via RS422 möglich.

  • Seite 52: Schaltausgang

    Die Schraubklemmen lassen sich mit zwei unverlierbaren Schrauben fixieren. 4.7.15 Dunkelkorrektur IFC241x Nach einem Wechsel von Sensor oder Sensorkabel muss eine Dunkelkorrektur durchgeführt werden. Details dazu erfah- Inbetriebnahme, ren Sie im Abschnitt siehe Kap. confocalDT 2411/2416 / Ethernet Seite 52...

  • Seite 53: Leds

    Ab Werk ist die Taste mit keiner Tastensperre belegt. Um eine Fehlbedienung zu vermeiden, können Sie die Taste optio- nal deaktivieren bzw. sperren. Setzen auf Werkseinstellung: Drücken Sie die Taste länger als 10 s. confocalDT 2411/2416 / Ethernet Seite 53...

  • Seite 54: Inbetriebnahme

    B. mit Tera Term - Datenausgabe über RS422 Verbinden Sie den Controller z. B. über einen Verbinden Sie den Controller und PC mit einem RS422-Konverter IF2001/USB von Micro-Epsilon via LAN-Kabel. USB mit einem PC. Starten Sie Ihren Webbrowser und tippen Sie die Standard-IP-Adresse des Controllers 169.254.168.150 in die Adresszeile.

  • Seite 55: Messkonfiguration Und Signal

    Messobjekt Grün Messobjekt im Messbereich Messbereich (MB) Sensor Range Die LED an der Frontseite des Messsystems zeigt die Position des Messobjektes zum Sensor an. LED Range 100 % Messobjekt Messbereich (MB) Sensor LED Range confocalDT 2411/2416 / Ethernet Seite 55...

  • Seite 56: Sensor Auswählen

    Gehen Sie in das Menü Wählen Sie den benötigten Sensor aus der Liste aus. Im Controller können die Kalibrierdaten von bis zu 20 verschiedenen Sensoren hinterlegt werden. Die Kalibrierung ist nur durch Micro-Epsilon möglich. confocalDT 2411/2416 / Ethernet Seite 56...

  • Seite 57: Presets, Setups, Auswahl Messkonfiguration

    Peak, Median über 9 Werte, be, 1. Schicht BK7, 2. Schicht PC, 3. Abstandsberechnung. Schicht BK7, erster und zweiter Peak, 4 Messwerte, Dickenberechnung, Gleitende Mittelung über 16 Werte. 1) Nur mit Controller IFC2416 möglich. confocalDT 2411/2416 / Ethernet Seite 57...

  • Seite 58: Videosignal

    (= Autoskalierung) oder (= manuelle Einstellung) möglich. Einstellungen speichern Alle Änderungen werden erst wirksam mit Klick auf die Schaltfläche Über der Grafik werden die aktuellen Werte der Belichtungszeit und die gewählte Messrate zusätzlich angezeigt. confocalDT 2411/2416 / Ethernet Seite 58...

  • Seite 59: Signalqualität

    Gleitend, 16 Werte Dynamisch 5 kHz Gleitend, 4 Werte Startet der Controller mit einer benutzerdefinierten Konfiguration (Setup), siehe Kap. 5.5, ist ein Ändern der Signal- qualität nicht möglich. Standard Einseitige Dickenmessung 1) Gilt für die Presets confocalDT 2411/2416 / Ethernet Seite 59...

  • Seite 60: Abstandsmessung Mit Anzeige Auf Der Webseite

    öffnet einen Windows Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV-Datei (Trennung mit Semikolon) zu speichern. Klicken Sie auf die Schaltfläche (Start), um die Anzeige der Messergebnisse zu starten. confocalDT 2411/2416 / Ethernet Seite 60...
  • Seite 61 (gezoomt) werden. Der Zeitbereich lässt sich auch mit einem Eingabefeld unter der Zeitachse definieren. Ist das Diagramm gestoppt, kann auch der rechte Slider verwendet werden. Das Zoomfenster kann auch mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) verschoben werden. confocalDT 2411/2416 / Ethernet Seite 61...

  • Seite 62: Einstellungen Speichern/Laden, Import, Export

    Die momentanen Einstellungen sind im Controller auch nach dem Ausschalten / Einschalten wieder verfügbar. Für ein schnelles Zwischenspeichern auf den zuletzt gespeicherten Parametersatz können Sie auch die Schaltfläche Einstellungen speichern , rechts oben, in jeder Einstellungsseite benutzen. Beim Einschalten wird der zuletzt im Controller gespeicherte Parametersatz geladen. confocalDT 2411/2416 / Ethernet Seite 62...

  • Seite 63: Dunkelkorrektur

    Das dunkelkorrigierte Videosignal nach dem Abgleich ist gekennzeichnet durch einen fast glatten Signalverlauf unmittel- bar an der X-Achse. Auswertung Dunkelsignal IFC2411/2416 Entfernen Sie die Papierabdeckung vom Sensor. Der Sensor kann wieder normal verwendet werden. 25.000 Bereich [%] Dunkelsignal in Ordnung confocalDT 2411/2416 / Ethernet Seite 63...
  • Seite 64 Wechseln Sie das Sensorkabel oder senden Sie das ganze System zur Überprüfung ein. Mit einem ASCII-Befehl können Sie bei Bedarf die Warnschwelle bei Verschmutzung einstellen - zulässige Abweichung in %, - die Werkseinstellung beträgt 50 %. Die Warnschwelle wird setupspezifisch gespeichert. confocalDT 2411/2416 / Ethernet Seite 64...

  • Seite 65: Sensorparameter Einstellen, Webinterface

    Eine Interpolation erhöht die Auflösung eines Encoders. Der Zählerstand wird mit jeder interpolierten Impulsflanke erhöht oder erniedrigt. Aufaddieren des Encoderwertes Vermindern des Encoderwertes Einfache Auflösung Doppelte Auslösung Vierfache Auflösung Abb. 39 Impulsbild Encodersignale Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT 2411/2416 / Ethernet Seite 65...

  • Seite 66: Maximaler Wert

    HTL: Low ≤ 3 V; High ≥ 8 V 6.1.4 Abschlusswiderstand Der Abschlusswiderstand am Synchroneingang Sync/Trig wird aus- oder eingeschaltet, um Reflexionen zu vermeiden. An: mit Abschlusswiderstand Aus: kein Abschlusswiderstand Der Abschlusswiderstand mit 120 Ohm muss im letzten Slave aktiviert werden. confocalDT 2411/2416 / Ethernet Seite 66...

  • Seite 67: Messrate

    (LED leuchtet rot), misst der Controller, aber die Messgenauigkeit entspricht möglicherweise nicht den spezifizierten technischen Daten. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT 2411/2416 / Ethernet Seite 67...

  • Seite 68: Triggerung Datenaufnahme

    In die Berechnung der Mittelwerte können deshalb unmittelbar vor dem Triggerereignis liegende Messwerte nicht einflie- ßen, stattdessen aber ältere Messwerte, die bei vorhergehenden Triggerereignissen erfasst wurden. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT 2411/2416 / Ethernet Seite 68...

  • Seite 69: Triggerzeitdifferenz

    Bereichs liegt, d. h. über der Schwelle. Der Messbereich kann sich dadurch verringern. Auswertebereich Messbereich Abb. 45 Begrenzung des verwendeten Videosignals In dem gezeigten Beispiel in der Abbildung wird der Peak (1) für die Auswertung verwendet, wohingegen Peak (2) nicht verwendet wird. confocalDT 2411/2416 / Ethernet Seite 69...

  • Seite 70: Belichtungsmodus

    Dies empfiehlt sich bei der Abstandsmessung für sehr schnell wech- selnde Oberflächeneigenschaften, z. B. verspiegeltes / entspiegeltes Glas. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT 2411/2416 / Ethernet Seite 70...

  • Seite 71: Peaktrennung

    Signalanteile oberhalb dieser Schwelle in die Berechnung eingehen. - Legen Sie die Schwelle generell so hoch, dass keine störenden Peaks im Videosignal detektiert werden. Die Erkennungsschwelle hat Auswirkungen auf die Linearität, deshalb möglichst wenig ändern. confocalDT 2411/2416 / Ethernet Seite 71...

  • Seite 72: Anzahl Peaks, Peakauswahl

    Peak von 3 Peaks manchmal aus dem Messbereich läuft, sollte die Brechzahlkorrektur besser ausgeschaltet werden, da dann die Brechzahlkorrektur auf eine andere Schicht angewendet wird, also keine eindeutige Zuordnung des Materials möglich ist. confocalDT 2411/2416 / Ethernet Seite 72...

  • Seite 73: Materialauswahl

    Materialdatenbank im Controller erweitert oder auch gekürzt werden. Für das neue Material ist eine Brechzahl und die Abbezahl v oder drei Brechzahlen bei verschiedenen Wellenlängen (näherungsweise auch alle gleich) nötig, siehe Kap. 6.6.7. Abb. 53 Auswahl materialspezifischer Brechzahlen confocalDT 2411/2416 / Ethernet Seite 73...

  • Seite 74: Signalverarbeitung, Rechnung

    Wert 1024 / 2048 / 4096 Median: 3 / 5 / 7 / 9 Die Mittelwerttiefe gibt an, über wie viele fortlaufende Messwerte im Controller gemittelt werden soll, bevor ein neuer Messwert ausgegeben wird. confocalDT 2411/2416 / Ethernet Seite 74...

  • Seite 75: Definitionen

    Berechnungsblöcke verwendet werden. Block 1 Berechnung Reihenfolge der Verarbeitung: 1. Unlinearisierte Abstände 2. Linearisierung der Abstände 3. Brechzahlkorrektur der Abstände 4. Fehlerbehandlung bei keinem gültigen Messwert 5. Ausreißerkorrektur der Abstände 6. Berechnungsblöcke 7. Statistik confocalDT 2411/2416 / Ethernet Seite 75...

  • Seite 76: Messwertmittelung

    - Bei geringfügig rauer Oberfläche, bei der die Rauheit eliminiert werden soll - Auch für Messwertsprünge geeignet bei relativ kurzen Einschwingzeiten Signal ohne Mittelung Signal mit Mittelung Abb. 56 Gleitendes Mittel, N = 8 confocalDT 2411/2416 / Ethernet Seite 76...
  • Seite 77 Signal ohne Mittelung - Zur Eliminierung von Strukturen, z. B. Teile Signal mit Mittelung mit gleichmäßigen Rillenstrukturen, gerän- delte Drehteile oder grob gefräste Teile Abb. 57 Rekursives Mittel, N = 8 - Ungeeignet bei hochdynamischen Messun- confocalDT 2411/2416 / Ethernet Seite 77...
  • Seite 78 Signal ohne Mittelung - Zusätzliche Mittelung kann nach dem Signal mit Mittelung Medianfilter verwendet werden Abb. 58 Median, N = 7 Positionswert Positionswert Abb. 59 Profil, Original Abb. 60 Profil mit Median, N = 9 confocalDT 2411/2416 / Ethernet Seite 78...

  • Seite 79: Nachbearbeitung

    Nach dem Mastern liefert der Controller neue Messwerte, bezogen auf den Mas- Masterwert rücksetzen terwert. Durch ein Rücksetzen mit der Schaltfläche Messbereich 100 % wird wieder der Zustand vor dem Mastern eingestellt. Abb. 62 Kennlinienverschiebung beim Mastern confocalDT 2411/2416 / Ethernet Seite 79...
  • Seite 80 Sensorparameter einstellen, Webinterface Messung min 50 µs Abb. 63 Ablaufdiagramm für Nullsetzen, Mastern (Taste Multifunction) Die Funktion Nullsetzen/Mastern kann mehr- Messung fach hintereinander angewendet werden. min 50 µs Abb. 64 Ablaufdiagramm für die Rücknahme Nullsetzen, Mastern confocalDT 2411/2416 / Ethernet Seite 80...

  • Seite 81: Statistik

    Wählen Sie ein Signal aus (4), für das die Statistikwerte berechnet werden sollen. Statistikwert Bestimmen Sie mit den Auswertebereich. Auswertebereich Mess- werte Zeit Auswertebereich N Abb. 66 Dynamische Aktualisierung des Auswertebereiches über die Messwerte, Statistikwert = 8 confocalDT 2411/2416 / Ethernet Seite 81...

  • Seite 82: Datenreduktion, Ausgabe-Datenrate

    Die Anzahl der Werte, die gehalten werden sollen, kann zwischen 1 und 1024 liegen. Letzten Wert halten Wert Bei Anzahl = 0 wird der letzte Wert solange gehalten, bis ein neuer gültiger Messwert erscheint. confocalDT 2411/2416 / Ethernet Seite 82...

  • Seite 83: Ausgänge

    μs TIMESTAMP_HI 65535 value * 65536 μs TIMESTAMP_LO 65535 value μs COUNTER 262143 value 262071 identisch 01DIST* *_MIN 262071 identisch 01DIST* *_PEAK 262071 identisch 01DIST* *_MAX 262071 identisch 01DIST* Abb. 68 Ausgabewerte mit RS422 confocalDT 2411/2416 / Ethernet Seite 83...

  • Seite 84: Datenformat Rs422-Schnittstelle

    MB = Messbereich Die linearisierten Messwerte können nach der folgenden Formel in Millimeter umgerechnet werden: x = Abstand / Dicke in mm - 98232) * MB = digitaler Ausgabewert 65536 MB = Messbereich in mm confocalDT 2411/2416 / Ethernet Seite 84...

  • Seite 85: Fehlercodes Rs422

    - Baudrate erhöhen, siehe Kap. A 5.3.7 - Messfrequenz verringern, siehe Kap. A 5.3.9.5 - Datenmenge verringern; wenn 2 Datenworte ausgewählt wurden, auf ein Datenwort reduzieren, siehe Kap. A 5.3.13 - Ausgabe-Datenraterate reduzieren, siehe Kap. A 5.3.12.2 confocalDT 2411/2416 / Ethernet Seite 85...

  • Seite 86: Ethernet

    μs TIMESTAMP_LO none none μs COUNTER UINT32_MAX value INT32_MIN 0x7ffffeff identisch 01DIST* *_MIN INT32_MIN 0x7ffffeff identisch 01DIST* *_PEAK INT32_MIN 0x7ffffeff identisch 01DIST* *_MAX INT32_MIN 0x7ffffeff identisch 01DIST* Abb. 71 Ausgabewerte mit Ethernet confocalDT 2411/2416 / Ethernet Seite 86...

  • Seite 87: Messdatenübertragung An Einen Messwertserver Über Ethernet

    Number per data block (32 Bit) video data ment data (32 Bit) (32 Bit) (32 Bit) (32 Bit) (32 Bit) (32 Bit) (32 Bit) (32 Bit) Abb. 72 Beispiel für eine Datenübertragung mit Ethernet confocalDT 2411/2416 / Ethernet Seite 87...

  • Seite 88: Beispiel

    Aktuell sind folgende Fehlercodes definiert: Fehler-Code Beschreibung 0x7FFFFF04 Es ist kein Peak vorhanden 0x7FFFFF05 Peak liegt vor dem Messbereich (MB) 0x7FFFFF06 Peak liegt nach dem Messbereich (MB) 0x7FFFFF07 Messwert kann nicht berechnet werden 0x7FFFFF08 Messwert nicht auswertbar confocalDT 2411/2416 / Ethernet Seite 88...

  • Seite 89: Analogausgang

    10 V Standard-Kennlinie Analog- ausgang Messbereichsanfang Messbereichsende Messobjekt LED “Range” Messobjekt im Messbereich Fehler Fehler 23,8 mA 20 mA Zweipunkt- Analog- skalierung ausgang 4 mA Bereichs- Bereichs- anfang ende Abb. 73 Skalierung des Analogsignals confocalDT 2411/2416 / Ethernet Seite 89...

  • Seite 90: Berechnung Messwert Aus Stromausgang

    [>5; 5,05] MBE-Reserve = Spannung [V] [-0,1; <0] MBA-Reserve *|n - m| [0; 10] Messbereich [>10; 10,1] MBE-Reserve MB = Messbereich [mm] {/1/2/3/6/10} m, n = Teachbereich [mm] [0; MB] = Abstand [mm] [m; n] confocalDT 2411/2416 / Ethernet Seite 90...

  • Seite 91: Schaltausgang

    Im aktiven Zustand ist der jeweilige Transistor eines Schaltausganges leitend. Der Schaltausgang ist kurzschlussfest. Rücksetzen des Kurzschlussschutzes: - Externen Kurzschluss beseitigen, - Sensor ausschalten und wieder einschalten oder Reset - Softwarebefehl an Sensor senden. confocalDT 2411/2416 / Ethernet Seite 91...

  • Seite 92: Datenausgabe

    Bei Änderungen der übertragenen Daten oder der Framerate wird automatisch ein neuer Header geschickt. Die Ab- stands- und Dickenmesswerte werden als 32 Bit signed Integer-Wert übertragen. Dieser Messwert-Block kann je nach Größe des FFT-Signals auch aus mehreren Ethernetpaketen bestehen. confocalDT 2411/2416 / Ethernet Seite 92...

  • Seite 93: Systemeinstellungen

    Für den Bediener sind folgende Funktionen zugänglich: Bediener Experte Passwort erforderlich nein Einstellungen ansehen Einstellungen ändern, Passwort ändern nein Messwerte, Videosignal ansehen Skalierung Diagramme Werkseinstellung setzen nein Abb. 75 Rechte in der Benutzerhierarchie confocalDT 2411/2416 / Ethernet Seite 93...

  • Seite 94: Controller Rücksetzen

    Bediener / Legt die Benutzerebene fest, mit der das System nach dem Wiedereinschalten startet. beim Neustart Experte Micro-Epsilon empfiehlt hier die Auswahl Experte. 6.6.5 Controller rücksetzen In diesem Menübereich können Sie einzelne Einstellungen auf die Werkseinstellung zurücksetzen. Geräteeinstellungen Es werden die Einstellungen für folgende Kommandos auf die Werkseinstellung zurückgesetzt:...

  • Seite 95: Materialtabelle

    Abb. 77 Maske zur Ergänzung eines Materials ABBE Die optische Brechung eines Materials wird über oder beschrieben: beschreibt das Material mit den drei Brechzahlen nF, nd und nC, ABBE beschreibt das Material mit einer Brechzahl (nd) und einer Abbe-Zahl (vd). confocalDT 2411/2416 / Ethernet Seite 95...

  • Seite 96: Dickenmessung, Einseitig, Transparentes Messobjekt

    Brechungsindex auszugleichen, sollten wenigstens drei Brechzahlen bei verschiedenen Wellenlängen oder eine Brechzahl und die Abbezahl bekannt sein. Einstellungen > Messwertaufnahme >Materialauswahl Wechseln Sie in das Menü Schicht 1 Schicht 2 Wählen Sie für und evtl. den Werkstoff des Messobjektes aus. confocalDT 2411/2416 / Ethernet Seite 96...

  • Seite 97: Videosignal

    Abstandssignalen Weg1 Weg2, siehe Abb. Im nachgelagerten zweiten Berech- Rechnung 2 nungsblock durchlaufen die Dickenwerte eine gleitende Mitte- lung mit einer Mittelungstiefe von 16 Werten. Passen Sie die Signalverarbeitung Ihrer Messaufgabe an. confocalDT 2411/2416 / Ethernet Seite 97...

  • Seite 98: Messwertanzeige

    In der Webseite werden die beiden Abstände und die Dicke (Differenz aus ) grafisch und nu- merisch gezeigt, wahlweise können auch die Intensitäten für beide Peaks (Peak 1 = nah, Peak 2 = fern) eingeblendet werden. confocalDT 2411/2416 / Ethernet Seite 98...

  • Seite 99: Fehler, Reparatur

    Lösen Sie die vordere Fassung inkl. Schutzscheibe am Sensor. Entnehmen Sie die Dichtung und legen Sie den O-Ring in die Fassungsnut der neuen Schutzscheibe ein. Schrauben Sie die neue Fassung inkl. Schutzscheibe wieder auf den Sensor. confocalDT 2411/2416 / Ethernet Seite 99...

  • Seite 100: Softwareunterstützung Mit Medaqlib

    Haftungsausschluss Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an Micro-Epsilon oder den Händler zu melden. Micro-Epsilon übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemäße...

  • Seite 101: Service, Reparatur

    Tel. +49 (0) 8542 / 168-0 Austausch ein. Fax +49 (0) 8542 / 168-90 info@micro-epsilon.de Bei Störungen, deren Ursachen nicht eindeutig erkennbar sind, www.micro-epsilon.de senden Sie bitte immer das gesamte System inklusive Kabel an: confocalDT 2411/2416 / Ethernet Seite 101...

  • Seite 102: Außerbetriebnahme, Entsorgung

    - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter r https://ec.europa.eu/environment/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an Micro-Epsilon an die im Impressum unter https://www.micro-epsilon.de/ impressum/ angegebene Anschrift zurückgeschickt werden.

  • Seite 103: Anhang

    Schnittstellenkabel für Interface IF2008/ETH oder IF2004/USB, Länge 3 m, 6 m, 9 m oder 15 m IF2008/PCIE Interfacekarte IF2008/PCIE für die synchrone Erfassung von 4 digitalen Sensorsignalen Serie confocalDT 2411/2416 und 2 Encoder. In Verbindung mit IF2008E können insgesamt 6 digitale Signale, 2 Encoder, 2 analoge Signale und 8 I/O Signale synchron erfasst werden. PS2020 Netzteil für Hutschienenmontage, Eingang 230 VAC, Ausgang 24 VDC/2,5 A...

  • Seite 104: A 2 Werkseinstellungen

    Gleitende Mittelung, 16 Werte Erkennungsschwelle 2 % Synchronisation keine Synchronisation Fehlerbehandlung Fehlerausgabe, kein Messwert Tastenfunktion Wechsel Betriebsart, Dunkelkorrektur, Werkseinstellung Messprogramm Abstandsmessung, Tastensperre inaktiv „Standard matt“ Messrate 1 kHz Triggermodus kein Trigger Peakmodulation 50 % confocalDT 2411/2416 / Ethernet Seite 104...

  • Seite 105: A 3 Justierbarer Montageadapter Jma-Xx

    Verwenden Sie Reduzierhülsen für Sensoren mit einem Außen-ø kleiner 27 mm. Montieren Sie den Montageadapter mit Schrauben vom Typ M4 in Ihrer An- wendung, siehe Maßzeichnung. A 3.4 Maßzeichnung Montageadapter Reduzierhülse 68,0 64,0 2 x 2 Gewindebohrungen für M4-Befestigungsschrauben confocalDT 2411/2416 / Ethernet Seite 105...

  • Seite 106: A 3.5 Orthogonale Ausrichtung Des Sensors

    Verschiebung nach unten: Drehen Sie die Innensechskantschraube im Drehen Sie die Innensechskantschraube im Uhrzeigersinn Uhrzeigersinn Verkippung nach rechts: Verschiebung nach oben: Drehen Sie die Innensechskantschraube Drehen Sie die Innensechskant-schraube gegen den Uhrzeigersinn gegen den Uhrzeigersinn confocalDT 2411/2416 / Ethernet Seite 106...

  • Seite 107: A 4 Reinigen Optischer Komponenten

    Prüfen bzw. reinigen Sie die Schutzscheibe am Sensor in regelmäßigen Intervallen abhängig von den Einsatzbedin- gungen. Reinigen Sie anschließend stets vom Controller ausgehend Richtung Sensor. Reinigen Sie immer beide Komponenten eines zusammengehören Paares, also Stecker und Buchse. confocalDT 2411/2416 / Ethernet Seite 107...

  • Seite 108: A 4.2 Hilfs- Und Reinigungsmittel

    Abb. 82 Ausschnitt Schutzscheiben Führen Sie eine Dunkelkorrektur durch. Entspricht das Videosignal dem Zustand vor der Dunkelkorrektur, müssen Sie die Grenzflächen innerhalb des Messsys- tems reinigen. Schnittstelle Controller Sensorkabel Fahren Sie mit dem Abschnitt fort. confocalDT 2411/2416 / Ethernet Seite 108...

  • Seite 109: A 4.4 Schnittstelle Controller Sensorkabel

    Stecken Sie das Sensorkabel am Controller an. Führen Sie eine Dunkelkorrektur durch. Entspricht das Videosignal dem Zustand vor der Dunkelkorrektur, müssen Sie die Grenzflächen innerhalb des Messsys- tems reinigen. Schnittstelle Sensorkabel Sensor Fahren Sie mit dem Abschnitt fort. confocalDT 2411/2416 / Ethernet Seite 109...

  • Seite 110: Schnittstelle Sensorkabel Sensor

    Sensoren und Controller eines konfokal-chromatischen Sensorsystems werden mit Schutzkappen ausgeliefert. Dies verhindert eine Ablagerung von Staub oder ähnlichen Verschmutzungen an der optischen Grenzflächen. Verschließen Sie die Lichtwellenleiteranschlüsse konsequent und umgehend, wenn Sie Sensoren wechseln oder ein Sensorkabel am Controller abstecken. confocalDT 2411/2416 / Ethernet Seite 110...

  • Seite 111: A 5 Ascii-Kommunikation Mit Controller

    Kap. A 5.3.4.2 SENSORINFO Informationen zum aktiven Sensor Kap. A 5.3.4.3 SENSORHEAD Aktiven Sensor auswählen Kap. A 5.3.4.4 DARKCORR Starten des Dunkelabgleichs Kap. A 5.3.4.5 LED-Zustand an / aus Kap. A 5.3.4.6 LEDSOURCE Steuereingang Messlichtquelle confocalDT 2411/2416 / Ethernet Seite 111...
  • Seite 112 MATERIALINFO Materialeigenschaft anzeigen Kap. A 5.3.10.4 META_MATERIAL Vorhandene Materialien, Materialnamen Kap. A 5.3.10.5 META_MATERIAL_PROTECTED Geschützte Materialien Kap. A 5.3.10.6 MATERIALEDIT Materialtabelle editieren Kap. A 5.3.10.7 MATERIALDELETE Material löschen Kap. A 5.3.10.8 MATERIALADD Material hinzufügen confocalDT 2411/2416 / Ethernet Seite 112...
  • Seite 113 Einstellung des Skalierungsbereiches Systemeinstellung Tastenfunktionen Kap. A 5.3.16.1 KEYLOCK Einstellungen der Tastensperre Kap. A 5.3.16.2 LANGUAGE Sprachauswahl Webinterface Kap. A 5.3.16.3 IPCONFIG IP-Adresse Ethernet Kap. A 5.3.16.4 MEASTRANSFER Messwertübertragung Ethernet Kap. A 5.3.16.5 TCPKEEPALIVE Keepalive-Signal confocalDT 2411/2416 / Ethernet Seite 113...

  • Seite 114: A 5.3 Allgemeine Befehle

    Parameter: Dieser Befehl gibt eine Liste aller Einstellparameter und deren Wert aus. - ALL : Dieser Befehl gibt eine Liste aller Einstellparameter und deren Wert, als auch Informationen wie z. B. Sensorta- belle oder GETINFO, aus confocalDT 2411/2416 / Ethernet Seite 114...

  • Seite 115: A 5.3.1.5 Synchronisation

    Fehlermeldung ausgegeben. Die Passwortfunktion unterscheidet Groß/Kleinschreibung. Minimale Länge: 1 Zeichen, maximale Länge: 31 Zeichen. Folgende Zeichen sind erlaubt: a-zA-Z0-9 _(),;.:-_/. Enthält ein Passwort Leerzeichen, muss das gesamte Passwort in Anführungszeichen gesetzt werden („password“). confocalDT 2411/2416 / Ethernet Seite 115...

  • Seite 116: A 5.3.3 Pegel Multifunktionseingänge

    Schaltet die Lichtquelle bzw. LED an bzw. aus. A 5.3.4.6 Steuereingang Messlichtquelle LEDSOURCE [SOFTWAREONLY | MFI] - SOFTWAREONLY: Messlichtquelle kann einzig durch Software gesteuert werden; über ASCII-Befehl LED ON/OFF oder Webinterface - MFI: Ansteuerung der Messlichtquelle über den Multifunktionseingang MFI confocalDT 2411/2416 / Ethernet Seite 116...

  • Seite 117: A 5.3.5 Triggerung

    A 5.3.5.7 Schrittweite Encodertriggerung TRIGGERENCSTEPSIZE [value_of_step_size] Setzt die Anzahl der Encoderschritte, nach denen je ein Messwert ausgegeben wird (min: 0, max: 2 -1). Bei 0 werden zwischen Min und Max kontinuierlich Messwerte ausgegeben. confocalDT 2411/2416 / Ethernet Seite 117...

  • Seite 118: A 5.3.5.8 Minimum Encodertriggerung

    Setzen des Encoderwertes per Software (nur bei ENCREF NONE möglich, ansonsten kehrt der Befehl sofort ohne Feh- lermeldung zurück). A 5.3.6.6 Rücksetzen der Erkennung der ersten Referenzmarke ENCRESET Rücksetzen der Erkennung der ersten Referenzmarke (nur bei ENCREF ONE möglich, ansonsten kehrt der Befehl sofort ohne Fehlermeldung zurück). confocalDT 2411/2416 / Ethernet Seite 118...

  • Seite 119: A 5.3.6.7 Maximaler Encoderwert

    Namen, ansonsten wird bei gleichen Namen eine Meassettings Basicsettings Force Fehlermeldung zurückgegeben. Beim Import aller oder der muss immer angegeben werden. - APPLY : Übernehmen der Einstellungen nach dem Importieren und lesen der Initial Settings. - ImportData: Daten in JSON-Format confocalDT 2411/2416 / Ethernet Seite 119...

  • Seite 120: A 5.3.8.5 Werkseinstellungen

    Lädt beim Start des Controllers die zuletzt gespeicherte Einstel- lung bzw. das erste Preset, wenn keine Setups vorhanden sind. INITIAL <Name> Lädt die benannte Messeinstellung beim Start des Controllers. Presets können nicht angegeben werden. confocalDT 2411/2416 / Ethernet Seite 120...

  • Seite 121: A 5.3.9 Messung

    Belichtungszeit SHUTTER [<exposure_time_1> [<exposure_time_2>]] Zeigt bzw. setzt die Belichtungszeiten für den manuellen und die Zwei-Zeiten-Belichtungsmodus. Die minimale Schrittweite beträgt 0,1 μs. Wertebereich <exposure_time_x>: 3,0 .. 10000,0 [us] <exposure_time_2> soll nicht größer sein als <exposure_time_1>. confocalDT 2411/2416 / Ethernet Seite 121...

  • Seite 122: Maskierung Des Auswertebereichs

    Ändern des Materials zwischen den einzelnen Abständen. Es muss der Materialname inkl. Leerzeichen eingegeben werden. Der Befehl unterstützt case sensitive Eingaben, wobei zwischen Groß- und Kleinbuchstaben unterschieden wird. Die maximale Länge des Materialnamens ist 30 Zeichen. confocalDT 2411/2416 / Ethernet Seite 122...

  • Seite 123: A 5.3.10.3 Materialeigenschaft Anzeigen

    - nF: Brechzahl nF bei 670 nm (1.000000 ... 4.000000) - nd: Brechzahl nd bei 587 nm (1.000000 ... 4.000000) - nC: Brechzahl nC bei 656 nm (1.000000 ... 4.000000) - vd: Abbe value (10.000000 ... 100.000000) confocalDT 2411/2416 / Ethernet Seite 123...

  • Seite 124: A 5.3.11 Messwertbearbeitung

    Signal wieder zurückgesetzt. Die Funktion selbst MASTER wird mit ausgelöst. - <signal>: ein bestimmtes Mess- oder berechnetes Signal auswählen, auf das der Masterwert gesetzt werden soll, siehe META_MASTERSIGNAL - <master value> Masterwert in mm, Wertebereich: -2147.0 ... 2147.0 confocalDT 2411/2416 / Ethernet Seite 124...

  • Seite 125: A 5.3.11.7 Liste Möglicher Signale Für Das Mastern

    A 5.3.11.10 Mastern mit externer Quelle MASTERSOURCE [NONE|MFI1] Wählen Sie den Eingang aus, mit dem eine Masterung/Nullsetzen ausgelöst werden soll. - NONE: Kein Eingang ausgewählt, Mastern/Nullsetzen kann alternativ über Kommando ausgelöst werden. - MFI1: Funktion mit Multifunktionseingang auslösen. confocalDT 2411/2416 / Ethernet Seite 125...

  • Seite 126: A 5.3.11.11 Beispiel Mastern

    ->MASTERSIGNAL 01DIST1 NONE // Die Variable 01DIST1 wird gelöscht ->MASTERSIGNAL FOIL NONE // Die Variable FOIL wird gelöscht ->MASTER ALL // keine Variable vorhanden, auf die eine Mastermessung ange- wandt werden könnte MASTER NONE MASTER NONE confocalDT 2411/2416 / Ethernet Seite 126...

  • Seite 127: A 5.3.11.12 Berechnung Im Kanal

    Die ermittelten Werte aus der Verrechnung können größer sein, als die Werte, die der Controller darstellen kann. Mit diesem Befehl wird der Wertebereich in Millimeter festgelegt und für RS422 und den Analogausgang angewandt, siehe ANALOGSCALEMODE STANDARD Wertebereich: 0 to 10 mm. - start_of_range: -21.47 .. <end_of_range> - end_of_range: <start_of_range> .. 21.47 confocalDT 2411/2416 / Ethernet Seite 127...

  • Seite 128: A 5.3.12 Datenausgabe

    Wertebereich Anzahl n: 1 ... 1024 A 5.3.12.5 Framezähler Ethernet MEASCNT_ETH [0 | <count>] Zeigt bzw. setzt die maximale Frameanzahl pro Paket. 0: Automatische Zuweisung der Frameanzahl pro Paket <count>: Maximale Anzahl Frames pro Paket, Wertebereich 0 ... 350 confocalDT 2411/2416 / Ethernet Seite 128...

  • Seite 129: A 5.3.13 Auswahl Der Auszugebenden Messwerte

    Mit den Optionen , oder , kann die Suche auf den gewählten Typ beschränkt werden. A 5.3.13.7 Liste der ausgewählten Signale, Reihenfolge über Ethernet GETOUTINFO_ETH Gibt die Reihenfolge der Signale über diese Schnittstelle wieder. confocalDT 2411/2416 / Ethernet Seite 129...

  • Seite 130: A 5.3.14 Schaltausgänge

    - PUSHPULLNEG: Schaltausgang ist Low bei Fehler und High ohne Fehler A 5.3.14.8 Schalthysterese der Fehlerausgänge ERRORHYSTERESIS1 <hysteresis [mm]> Setzt die Hysterese für die Schaltausgänge, siehe auch die Funktion ERRORLIMIT. Wertebereich <hysteresis [mm]>: (0 ... 2) * Messbereich [mm] confocalDT 2411/2416 / Ethernet Seite 130...

  • Seite 131: A 5.3.15 Analogausgang

    IPCONFIG DHCP|(STATIC [<IPaddress> [<netmask> [<gateway>]]]) Ethernet-Einstellungen - DHCP: IP-Adresse und Gateway werden automatisch durch DHCP gesetzt. Ist kein DHCP-Server verfügbar, versucht der Controller eine LinkLocal-Addresse zu bekommen. ddd.ddd.ddd.ddd - STATIC: IP-Addresse, Netzwerkmaske und Gateway im Format angeben confocalDT 2411/2416 / Ethernet Seite 131...

  • Seite 132: A 5.3.16.4 Protokoll Messwertübertragung Ethernet

    01DIST1_MIN 01DIST1_PEAK 01DIST1_MAX Ch01Thick12 Ch01Thick12_MIN Ch01Thick12_PEAK Ch01Thick12_MAX -> -> ->GETOUTINFO_RS422 ->GETOUTINFO_RS422 GETOUTINFO_RS422 01SHUTTER 01INTENSITY1 GETOUTINFO_RS422 01SHUTTER 01INTENSITY1 01DIST1 01DIST1 01INTENSITY2 01DIST2 Ch01Thick12 -> -> Ein Messwert-Frame ist dynamisch aufgebaut, d.h. nicht ausgewählte Werte werden nicht übertragen. confocalDT 2411/2416 / Ethernet Seite 132...

  • Seite 133: A 5.5 Warn- Und Fehlermeldungen

    E350 The new passwords are not identical E351 No password given E360 Name already exists or not allowed E361 Name begins or ends with spaces or is empty E362 Storage region is full E363 Setting name not found confocalDT 2411/2416 / Ethernet Seite 133...
  • Seite 134 W505 Refractivity correction deactivated, vacuum is used as material W526 Output signal selection modified by the system W528 The shutter time has been changed to match the measurement rate and the system requirements. W530 The IP settings has been changed. confocalDT 2411/2416 / Ethernet Seite 134...

  • Seite 135: Tera Term

    Fehlernummer steht. Wird nach dem Senden der IP-Adresse kein Verbindungsaufbau bestätigt, senden Sie ein für Schließen der Ver- o 192.254.168.150 bindung. Senden Sie nun erneut das Kommando für den Verbindungsaufbau. confocalDT 2411/2416 / Ethernet Seite 135...

  • Seite 136: Hilfe Zu Einem Befehl

    Anhang | Tera Term A 6.3 Hilfe zu einem Befehl Tera Term kann Informationen zu einem Befehl ausgeben. Geben Sie dazu die Sequenz „HELP <Befehlsname>“ ein. Abb. 85 Abruf der Information zu dem Befehl TRIGGERSOURCE confocalDT 2411/2416 / Ethernet Seite 136...
  • Seite 138 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750458.03-A012065MSC info@micro-epsilon.de · www.micro-epsilon.de Your local contact: www.micro-epsilon.com/contact/worldwide/ MICRO-EPSILON MESSTECHNIK...

Diese Anleitung auch für:

Confocaldt 2416Ifc2411Ifc2416Ifs2402-0,5Ifs2402-1,5Ifs2402/90-1,5 ... Alle anzeigen

Inhaltsverzeichnis
