Montage
optoCONTROL 2520
5.2.2
Befestigung auf Montageschiene
Die Sensoreinheit, bestehend aus Lichtquelle, Empfänger und Montageschiene, ist vor-
montiert, siehe Abb. 8.
Die Lichtquelle kann auf der Montageschiene in verschiedenen
Abständen zum Empfänger angebracht und beide können mittels Langlöchern verscho-
ben werden.
Der einstellbare Abstand zwischen Lichtquelle und Empfänger beträgt mit Schiene 100 ...
300 mm.
Die Ausrichtung zueinander ist dabei durch die 10 mm breite und 0,7 mm hohe Führung
auf der Montageschiene gewährleistet.
171

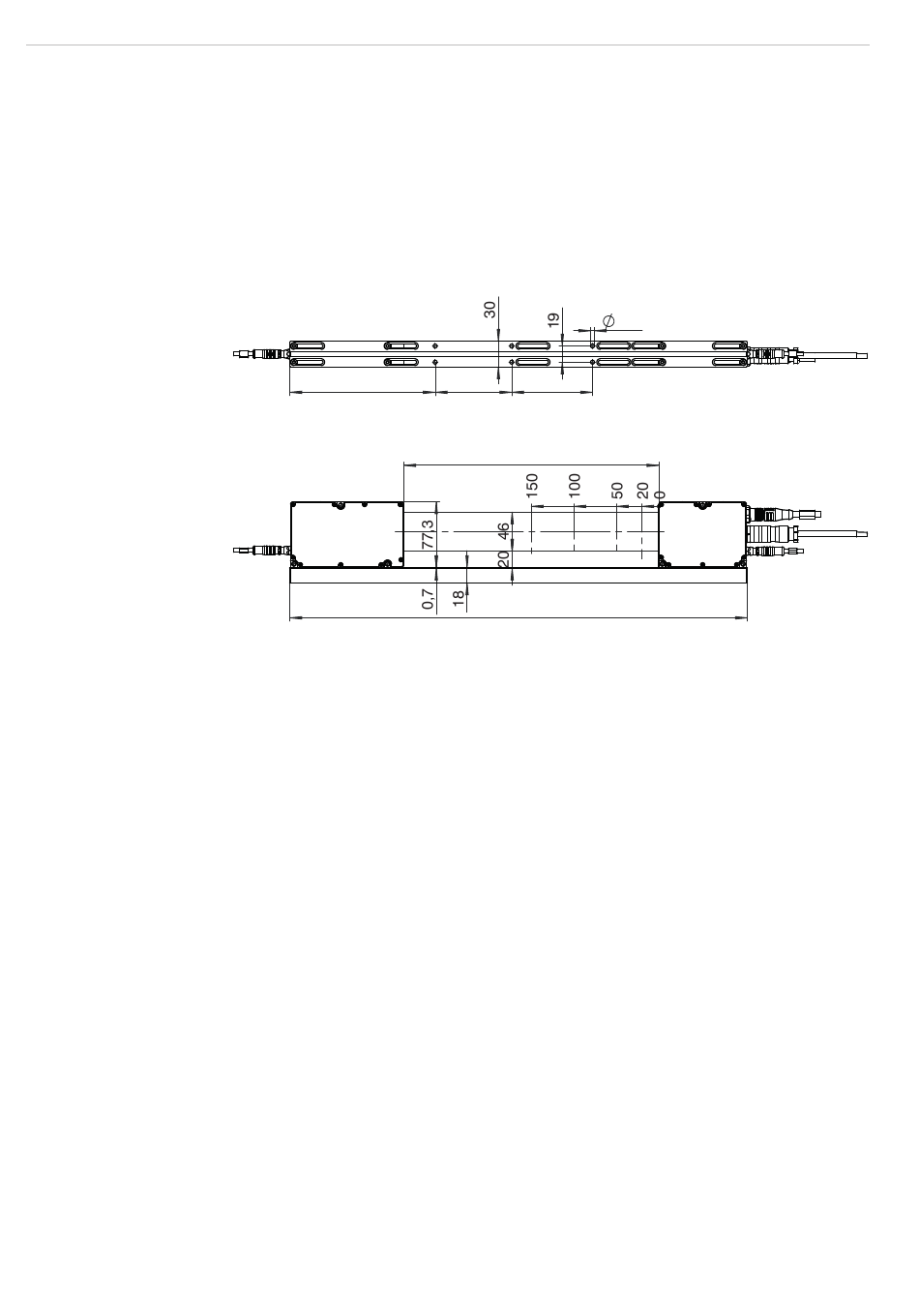

Lichtquelle und Empfänger mit Montageschiene
Abb. 8 Lichtquelle und Empfänger mit Montageschiene
maßstabsgetreu
i
Die Montageschiene ist so zu befestigen, dass sie dabei nicht gekrümmt bzw. ver-
drillt wird.
Eine horizontale Messanordnung verringert die Verschmutzung der optischen Fenster
und ist deshalb zu bevorzugen.
5.2.3
Freie Montage
Wenn Lichtquelle und Empfänger ohne die mitgelieferte Montageschiene montiert werden
müssen, ist auf die genaue Ausrichtung der Komponenten zueinander zu achten.
Ein größerer Abstand der Lichtquelle zum Empfänger ist bei reduzierter Linearität mög-
lich. Der maximale Abstand (Freiraum) zwischen Lichtquelle und Empfänger beträgt 2 m.
Die Gewindetiefe in Lichtquelle und Empfänger beträgt jeweils 5 mm. Zum Anschrauben
können auch die 3 Durchgangsbohrungen Durchmesser 4,5 mm in beiden Komponenten
verwendet werden. Zur Befestigung können Sie die mitgelieferten Befestigungsschrauben
verwenden.
i
Lichtquelle und Empfänger müssen in einer Ebene liegen und dürfen nicht zueinan-
der verkippt sein!
Verwenden Sie zur Ausrichtung von Lichtquelle und Empfänger Anschlagwinkel oder
Schienen.
Nach der Montage von Lichtquelle und Empfänger im richtigen Abstand zueinander ist
die zentrierte Ausrichtung des Lichtbandes am Empfänger zu kontrollieren und zu justie-
ren. Lockern Sie bei Bedarf die Lichtquelle für eine exakte Positionierung.
Prüfen Sie die mittige Orientierung des Laserlichtes sowohl in horizontaler als auch in
vertikaler Richtung.
1) Montage ebenso beim optoCONTROL 2520-46(090)
4,5
90
95
Abstand 100...300
538
, Abmessungen in mm, nicht
1
Seite 20
