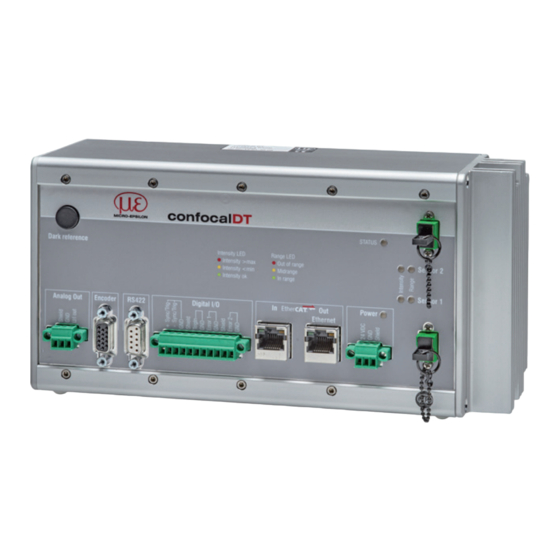

- Seite 1 Benutzerhandbuch confocalDT 2421/2422 IFC2421 IFC2422...
-
Seite 2: Inhaltsverzeichnis
GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Weitere Informationen zum Messsytem können Sie in der Tel. +49 (0) 8542 / 168-0 Betriebsanleitung nachlesen. Diese finden Sie Online unter: Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de/download/manuals/ man--confocalDT-2421-2422--de.pdf www.micro-epsilon.de... -
Seite 3: Allgemein
Lichtwellenleiter niemals knicken oder in engen Radien biegen. > Beschädigung oder Zerstörung des Lichtwellenleiters, Ausfall des Messgerätes Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung (Schutzkappen verwenden). > Fehlmessung, Ausfall des Messgerätes Schützen Sie die Kabel vor Beschädigung. Ausfall des Messgerätes confocalDT 2421 / 2422 Seite 3... -
Seite 4: Bestimmungsgemäße Verwendung
- EMV: Gemäß EN 61000-6-3 / EN 61326-1 (Klasse B) Störaussendung; EN 61 000-6-2 / EN 61326-1 Störfestigkeit Glossar MBA Messbereichsanfang MBM Messbereichsmitte Messbereich MBE Messbereichsende Minimale Messobjektdicke siehe Technische Daten Sensor, Betriebsanleitung Maximale Messobjektdicke Sensormessbereich x Brechungsindex Messobjekt confocalDT 2421 / 2422 Seite 4... -
Seite 5: Systemaufbau, Anschlussmöglichkeiten
Ziehen Sie das Sen- sorkabel nicht über scharfe Kanten. Sensor PS2020 EtherCAT Ziehen Sie nicht am BECKHOFF EK1122 2-Port EtherCAT- PS 2020 Sensorkabel. Abzweigung 230 VAC Eine Reinigung der Stecker ist nur mit entsprechen- der Fachkenntnis möglich. confocalDT 2421 / 2422 Seite 5... -
Seite 6: Befestigung Sensor, Montageadapter
Adapter • MA2400-27 • MA2402-4 • MA2403 • MA2404-12 • MA2405-34 MA2405-40 • Sensor der Reihe IFS2405 • MA2405-54 eingespannt in einen Montage- • MA2405-62 adapter vom Typ MA2405-x • MA2406-20 Montage- • gewinde confocalDT 2421 / 2422 Seite 6... -
Seite 7: Schraubklemmen
GND ist mit GND von Schaltausgängen, Syn- Betriebsspannungsmasse chronisation, Analog und Encodereingang galvanisch verbunden Shield Abschirmungen zu jeweiligem Ausgang/Eingang, Steckergehäuse Die steckbaren Schraubklemmen sind für einen Leiterquerschnitt von 0,14 mm² bis 1,5 mm² ausgelegt. confocalDT 2421 / 2422 Seite 7... -
Seite 8: Rs422
Gelb Signal zu gering Sensor 1/2 Grün Signal in Ordnung Rot blinkend Dunkelsignalerfassung läuft Range Kein Messobjekt vorhanden, außerhalb des Messbereichs Gelb Messobjekt in der Nähe von Messbereichsmitte Sensor 1/2 Grün Messobjekt im Messbereich confocalDT 2421 / 2422 Seite 8... -
Seite 9: Taste Multifunction
Ab Werk ist die Taste Multifunction mit einer Tastensperre belegt, die 5 min nach Einschalten des Controllers beginnt. Messbereichsanfang Für jeden Sensor muss ein Grundabstand (MBA) zum Messobjekt eingehalten werden. Messbereichsanfang (MBA), der kleinste Abstand zwi- Sensor Messobjekt schen Sensorstirnfläche und Messobjekt confocalDT 2421 / 2422 Seite 9... -
Seite 10: Inbetriebnahme
Sensor auswählen Gehen Sie in das Menü Einstellungen > Sensor. Wählen Sie für den jeweiligen Kanal den angeschlossenen Sensor aus. Ach- ten Sie auf Typ und Seriennummer. Wählen Sie den Controller aus der Liste aus. confocalDT 2421 / 2422 Seite 10... -
Seite 11: Dunkelabgleich Durchführen
Position des Messobjektes zum Sensor an. Rot blinkend Dunkelsignalerfassung läuft Kein Messobjekt vorhanden oder außerhalb des Messbereichs Messobjekt in der Nähe von Gelb Messbereichsmitte Grün Messobjekt im Messbereich Typischer Signalverlauf für ein Dunkelsignal confocalDT 2421 / 2422 Seite 11... -
Seite 12: Auswahl Messkonfiguration
Vergabe eines Setupnamens ein. zweiter Peak, Median über 5 Werte. Beidseitige Dickenmessung gegen Metall. Höchster Peak, Median über 5 Werte. Formel: -1*01DIST -1*02DIST1 + 10 1) Im Controller IFC242x (001) MP möglich. 2) Im Controller IFC2422 möglich. confocalDT 2421 / 2422 Seite 12... -
Seite 13: Videosignal Kontrollieren
Home > Signalqualität und passen Sie die Mess- 200 Hz Moving, 128 Werte Statisch dynamik den Erfordernissen 1 kHz Moving, 16 Werte Ausgewogen an. Kontrollieren Sie das Ergebnis im Videosignal. 6,5 kHz Moving, 4 Werte Dynamisch confocalDT 2421 / 2422 Seite 13... -
Seite 14: Abstandsmessung Mit Anzeige Auf Der Webseite
Sensor entsprechende Messbereichsanfang etwa erreicht ist. Sobald sich das Objekt im Messfeld des Sensors befindet, wird dies durch die LED Range (grün oder gelb) an der Frontplatte des Controllers angezeigt. Alternativ dazu ist das Videosignal anzusehen. Webseite Messung (Abstandsmessung) confocalDT 2421 / 2422 Seite 14... - Seite 15 Der Zeitbereich lässt sich auch mit einem Eingabefeld unter der Zeitachse definieren. Ist das Diagramm gestoppt, kann auch der rechte Slider verwendet werden. Das Zoomfenster kann auch mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) verschoben werden. confocalDT 2421 / 2422 Seite 15...
-
Seite 16: Einseitige Dickenmessung, Transparentes Messobjekt
Wellenlängen oder eine Brechzahl und die Abbezahl bekannt sein. Wechseln Sie in das Menü Einstellungen > Messwertaufnahme >Materialauswahl. Wählen Sie für Schicht 1 den Werkstoff des Weg 1 Messobjektes aus. Weg 2 Dicke Einseitige Dickenmessung an einem transparenten Messobjekt confocalDT 2421 / 2422 Seite 16... -
Seite 17: Videosignal
Signal unterhalb der Erken- nungsschwelle liegt. Bei der Dickenmessung eines transparenten Weg 2 Materials sind zwei 01DIST2 Grenzflächen aktiv. Im Videosignal sind dem- Weg 1 entsprechend auch zwei 01DIST1 Peaks sichtbar. Webseite Videosignal (Dickenmessung) confocalDT 2421 / 2422 Seite 17... -
Seite 18: Messwertanzeige
In der Webseite werden die beiden Abstände und die Dicke Ch01Thick12 (Differenz aus 01DIST2 und 01DIST1) grafisch und numerisch gezeigt, wahlweise können auch die Intensitäten für beide Peaks (Peak 1 = nah, Peak 2 = fern) eingeblendet werden. confocalDT 2421 / 2422 Seite 18... -
Seite 19: Rs422-Schnittstelle
Die Abstands- und Dickenmesswerte werden als Starten Sie das Webinterface mit der neuen IP-Ad- 32 Bit signed Integer-Wert mit einer Auflösung von 1 resse. nm übertragen. Speichern Sie die neuen Geräteeinstellungen. Ver- wenden Sie dazu die Schaltfläche Einstellungen speichern. confocalDT 2421 / 2422 Seite 19... -
Seite 20: Service, Reparatur
- Speichern Sie nach Möglichkeit die sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese aktuellen Sensoreinstellungen in einem umgehend an MICRO-EPSILON oder den Händler zu melden. Parametersatz, um nach der Reparatur Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. In-...
