optoCONTROL 2520
8.2.3
Abschattung des Laserlichtes
Im Freiraum darf keine Überblendung (Abschattung) des Laserlichtes erfolgen.

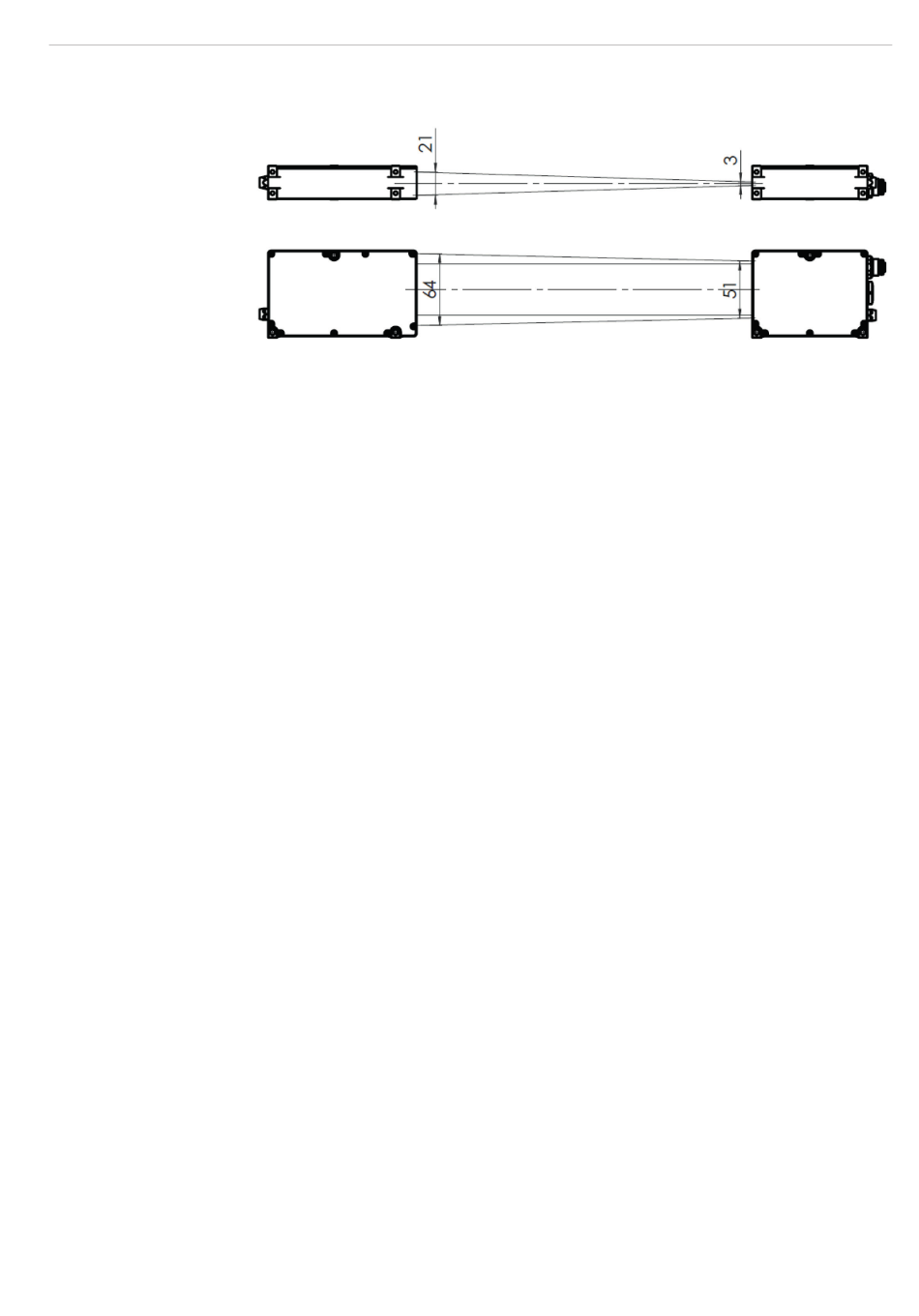

Abb. 65 Freiraum für das Lichtband zwischen Lichtquelle und Empfänger
Ragen Objekte (Kanten) in das Lichtband hinein, die nicht im Messprozess verwendet
werden, so müssen diese bei der Messprogrammeditierung berücksichtigt (ausgeblen-
det) werden. Nutzen Sie dazu den maskierten Auswertebereich im
7.13, oder das Messprogramm Beliebige
wählen, zwischen welchen Kanten gemessen werden soll.
8.2.4
Temperaturunterschiede
Im Bereich des Laserlichtes darf sich nur Luft mit gleichmäßiger Temperatur befinden.
Größere Wärmequellen können dazu führen, dass sich ein Temperaturprofil in der Luft
mit unterschiedlichen Brechzahlen bildet, welches das parallele Laserlicht wie eine Linse
ablenkt und zu großen Messfehlern führen kann.
Videosignal, siehe
Segmente, siehe 7.2.
Dort können Sie frei
Seite 67
