Videosignal, Kantenerkennung
Klicken Sie auf den Tab Videosignal in der oberen Navigationsleiste.
6
5
4
3
2
1

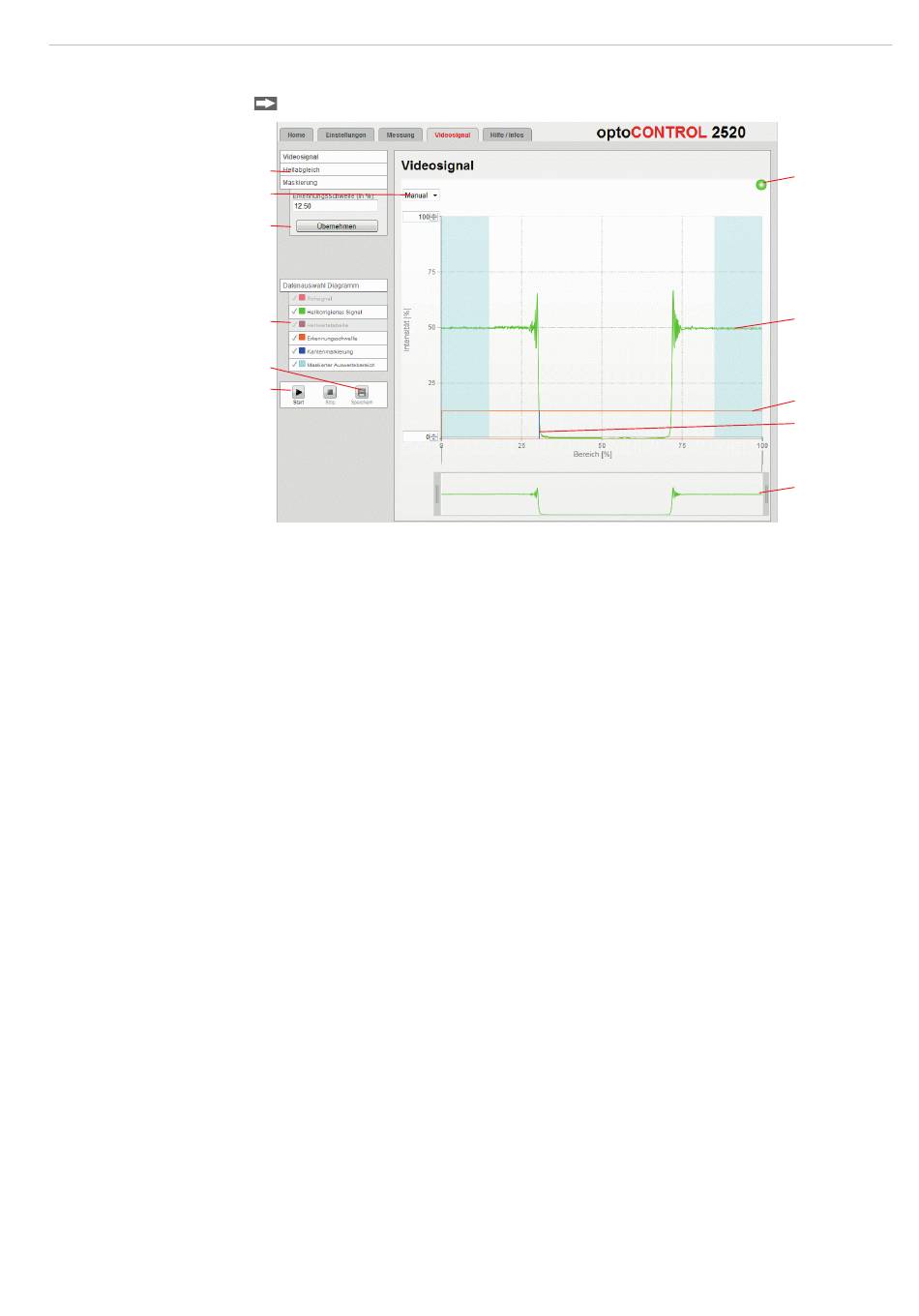

Abb. 25 Webseite Videosignal
Die Webseite Videosignal beinhaltet folgende Funktionen:
Videosignalmessung mit der Schaltfläche Start (unten links) starten, anhalten mit
1
Stop.
Mit der Schaltfläche Speichern können die angezeigten Messkurven im Format
2
CSV (Zeitstempel und Messwerte) gespeichert werden. Dabei öffnet sich der Win-
dows-Auswahldialog für Dateiname und Speicherort.
Im linken Fenster können die darzustellenden Videokurven während oder nach der
3
Messung hinzu- oder abgeschaltet werden:
• Rohsignal (unkorrigiertes CCD-Signal, rot),
• Hellkorrigiertes Signal (grün)
• Hellwerttabelle (nach Hellabgleich erzeugte Tabelle, braun),
• Erkennungsschwelle (orange).
• Kantenmarkierung
• Maskierter Auswertebereich
Im linken Fenster kann die Erkennungsschwelle (in %) geändert werden. Sie können
gegebenenfalls die Erkennungsschwelle erhöhen, um ein transparentes Messobjekt
4
bei reduzierter Linearität zu messen. Bitte möglichst nicht ändern. Mit Übernehmen
wird der Wert übernommen.
Für die Skalierung der Intensitätsachse (Y-Achse) der Grafik ist Auto (= Autoskalie-
5
rung) oder Manual (= manuelle Einstellung) möglich.
Aus der Seite Videosignal heraus können Sie die Funktionen Hellabgleich und
6
Maskierung direkt starten.
Status-Anzeige:
• grün: OK, Datenübertragung aktiv
7
• gelb: Diagramm gestoppt
• rot: Verbindung zum Sensor gestört
Das (Hell-)korrigierte Videosignal der Empfängerzeile wird im rechten Diagramm
8
dargestellt. Links ist der Zeilenanfang (0) in Schienennähe und rechts das obere
Zeilenende
(100), siehe Abb. 6.
Die Erkennungsschwelle ist eine horizontale Gerade und entsprechend dem vorge-
wählten Wert. Für eine Messung sollte mindestens ein Übergang von Hell zu Dunkel
9
oder umgekehrt im korrigierten Videosignal sichtbar sein, welcher die horizontale
Erkennungsschwelle schneidet.
7
8
9
10
11
