Betrieb
optoCONTROL 2520
Die für das gewählte Messprogramm relevanten Kanten werden mit einem dem Seg-
10 ment entsprechenden farbigen Senkrechtstrich markiert. So lassen sich die jeweili-
gen Segmentkanten im Videosignal
Skalierung der X-Achse: Das oben dargestellte Diagramm kann mit den beiden Sli-
dern rechts und links im unteren Gesamtsignal vergrößert (gezoomt) werden. Mit der
11
Maus in der Mitte des Zoomfensters (Pfeilkreuz) kann dieses auch seitlich verscho-
ben werden.
Die nachfolgende Messung wurde mit dem Programm Beliebige Segmente durchge-
führt, siehe 7.2. Zusammen mit der
definition, siehe 7.2.2, können gezielt Bereiche eines Messobjektes für die Auswertung
ausgewählt werden. Dabei kann sich ein Segment über mehrere Kanten ausdehnen; die
farbliche Hervorhebung der Kanten ermöglicht eine rasche Zuordnung der Kanten im
Videosignal.
1 2

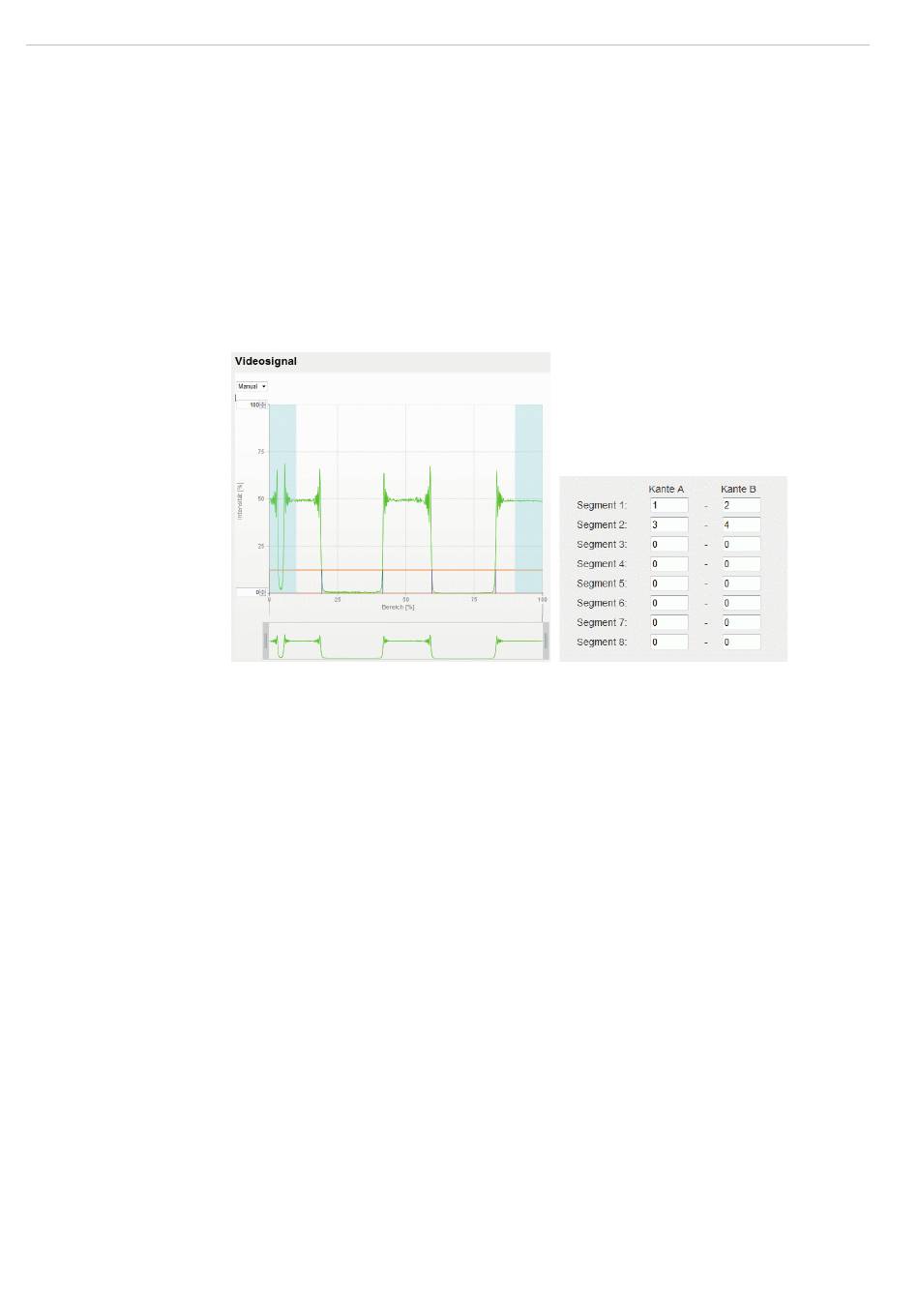

Abb. 26 Videosignal mit definierten Segmenten
erkennen, siehe Abb. 26.
Maskierungsfunktion, siehe 7.13
3 4
und der Segment-
