Anhang | Werkseinstellung
optoCONTROL 2520
Parameter
Erkennungsschwelle (in %)
Maskierung Anfang (in %)
Maskierung Ende (in %)
1) Bei manuellem Aktivieren der Schaltausgänge ist der Defaultwert für die Haltezeit je
10 ms.
A 2.2
Sensor auf Werkseinstellung setzen
Der Sensor kann auf verschiedene Arten wieder auf die Werkseinstellungen zurückge-
setzt werden:
- Webseite (Browser): Menü Einstellungen > Extras >
siehe 7.12.1.
- ASCII-Befehl (RS422, Ethernet):
- EtherCAT(TwinCAT o. a.): Objekt 2105 Factory
- Hardware: Digitaler Schalteingang IN
Die Hardware-Werkseinstellung über den digitalen Schalteingang IN wird wie folgt
durchgeführt:
Benötigte Hardware
- 14-pol. Versorgungs- und

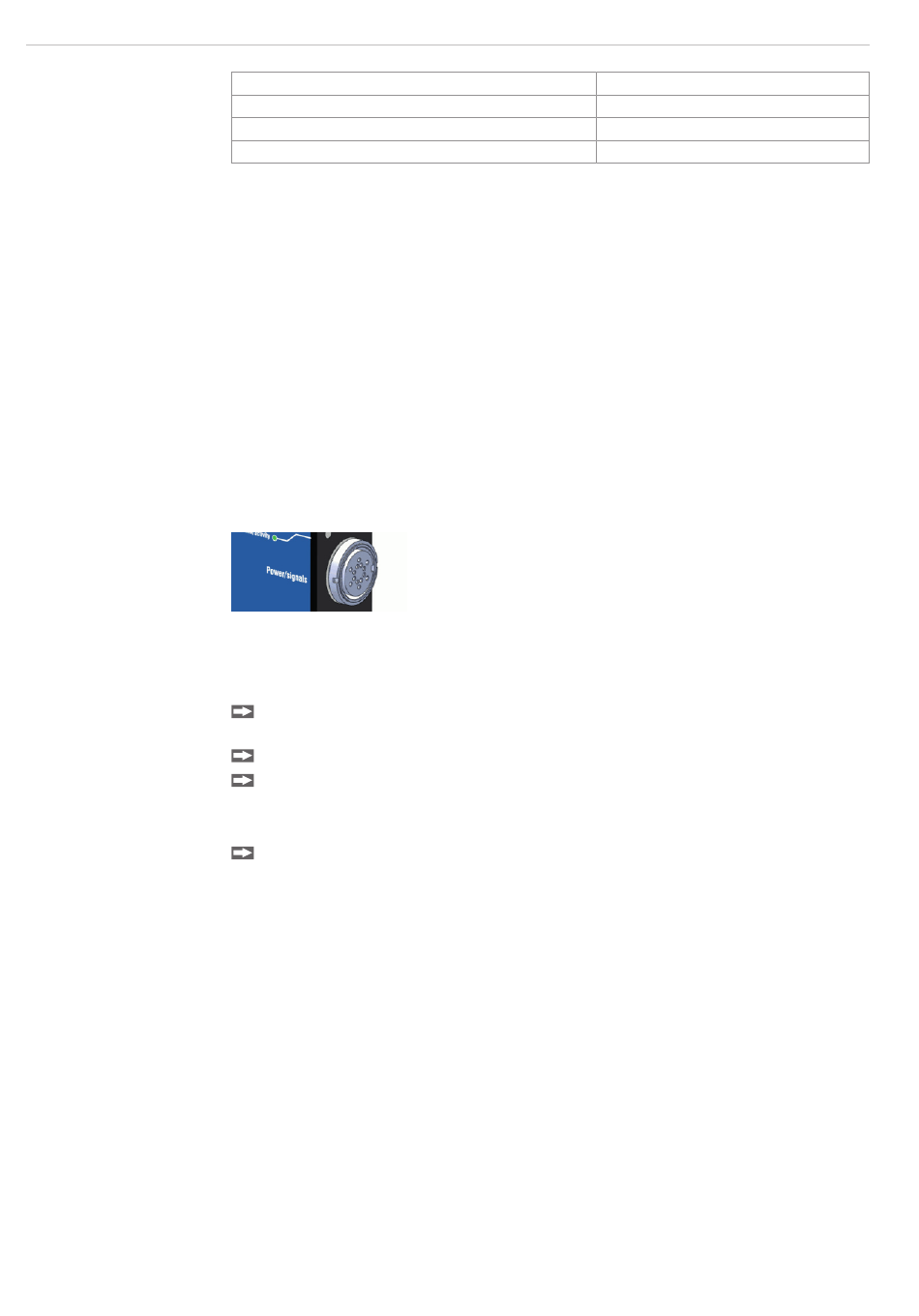

Abb. 70 Versorgungs-/Ausgangsbuchse
- Versorgungs- und Ausgangskabel PC/SC2520-x
Vorgehensweise
Verbinden Sie den Sensor mit einer Spannungsversorgung, verwenden Sie dazu
z. B. das Kabel PC/SC2520-x.
Schalten Sie die Versorgungsspannung am Sensor ein.
Verbinden Sie für mehr als 10 Sekunden den Eingang In (Pin T bzw. Ader grau/
rosa) mit der Versorgungsmasse, siehe
Die Power-LED am Sensor schaltet kurz von grün zu gelb um.
Lösen Sie die Verbindung am Eingang In.
Der Vorgang ist beendet, wenn die Power-LED wieder grün leuchtet. Der Sensor bootet
nicht neu.
Werkseinstellung
12.50
0
100
SETDEFAULT, siehe A 5.5.6.3.
settings, siehe A 7.3.3.7
Ausgangsbuchse, siehe Abb. 70
Abb.
19.
Werkseinstellungen,
Seite 78
