Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J

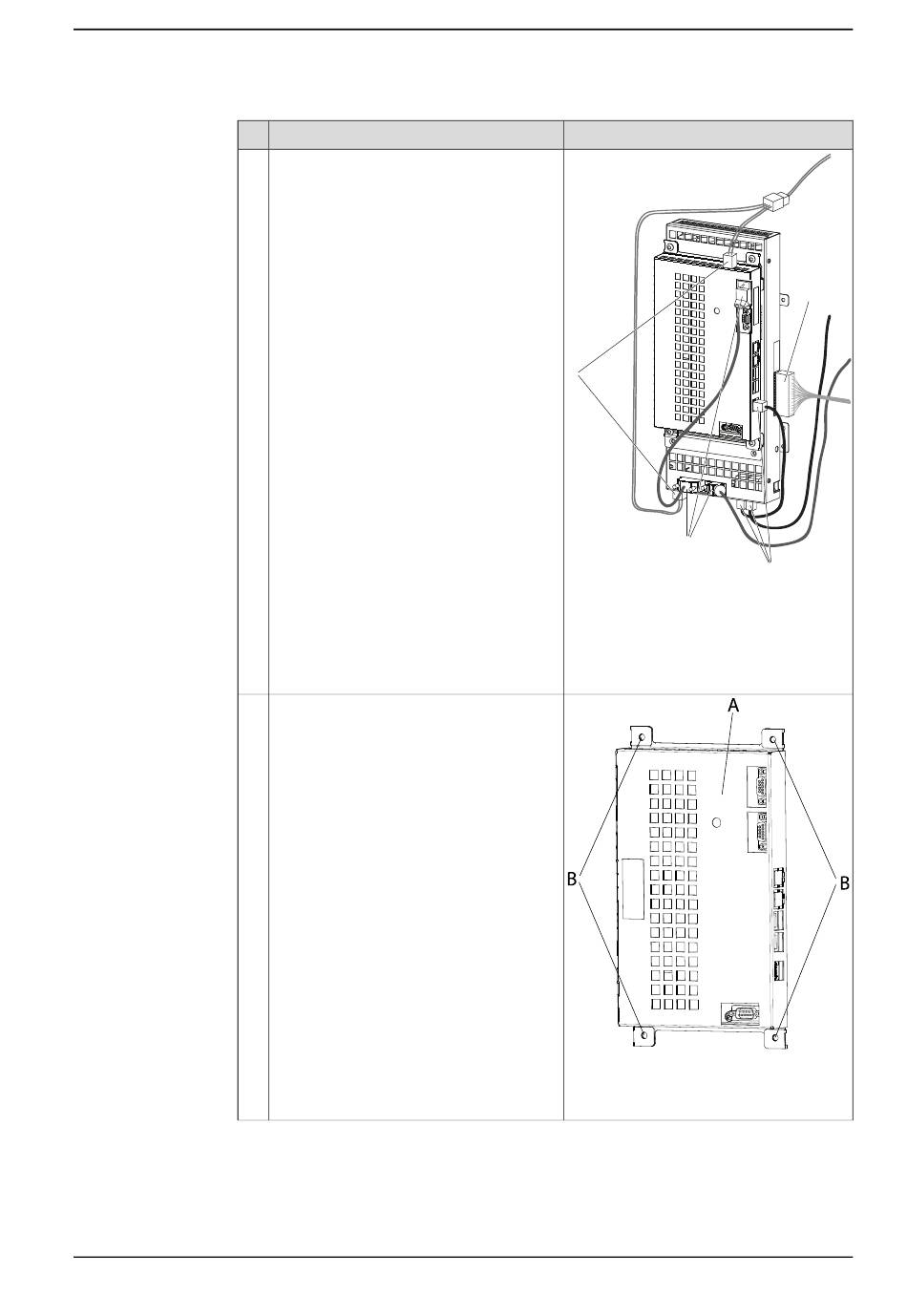

4.14 Austausch der EPS Karte DSQC 646 für Electronic Position Switches
Aktion
Ziehen Sie die folgenden mit der EPS-Karte
und dem Achscomputer verbundenen Kabel
ab:
• Stecker im I/O-Anschluss
• Stromkabel
• SMB-Kabel
• Ethernet -Kabel
Entfernen Sie die Befestigungsmuttern des
Achscomputers und entfernen Sie den
Achscomputer.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
4 Reparatur
Hinweis/Abbildung
B
C
xx0700000101
A: Stecker im I/O-Anschluss
B: Stromkabel
C: SMB-Kabel
D: Ethernet-Kabel
xx0900000030
• A: Achscomputer
• B: Befestigungsschrauben
Fortsetzung auf nächster Seite
Fortsetzung
A
D
