Anschließen eines Fernschalters
Nachfolgend wird das Anschließen eines Fernschalters beschrieben.
1
2
3
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J

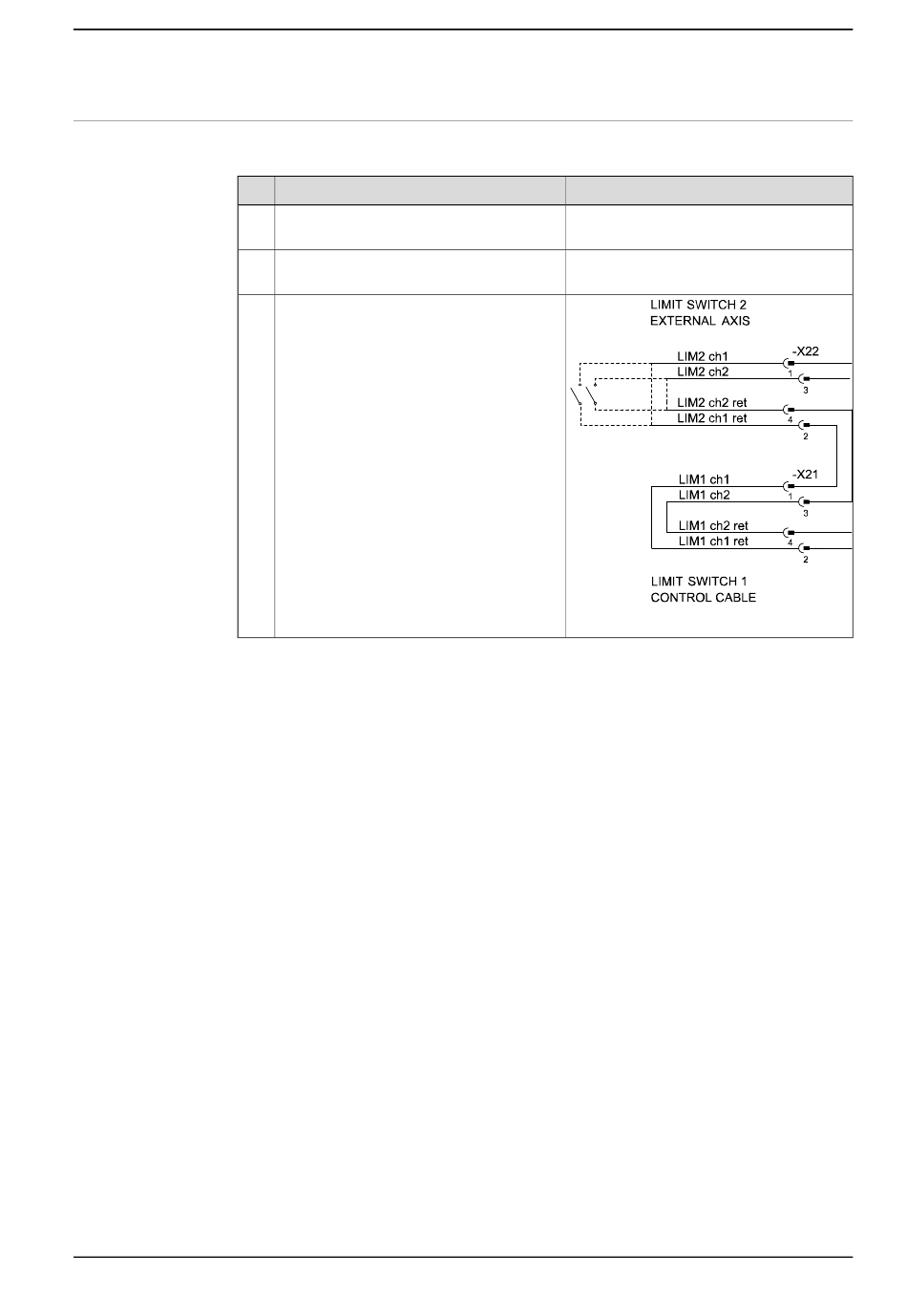

2.5.13 Verbindung mit Drive Module Disconnect über Begrenzungsschalter
Aktion
Stellen Sie sicher, dass das System im
MOTOREN-AUS-Zustand ist.
Trennen Sie die Jumper vom Steckverbin-
der X22.
Schließen Sie die Kabel gemäß dem
Schaltplan rechts an den Steckverbinder
X22 an.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
xx0500002091
Fortsetzung
93
