2.5.3 Anschließen der Stromversorgung an PMC large

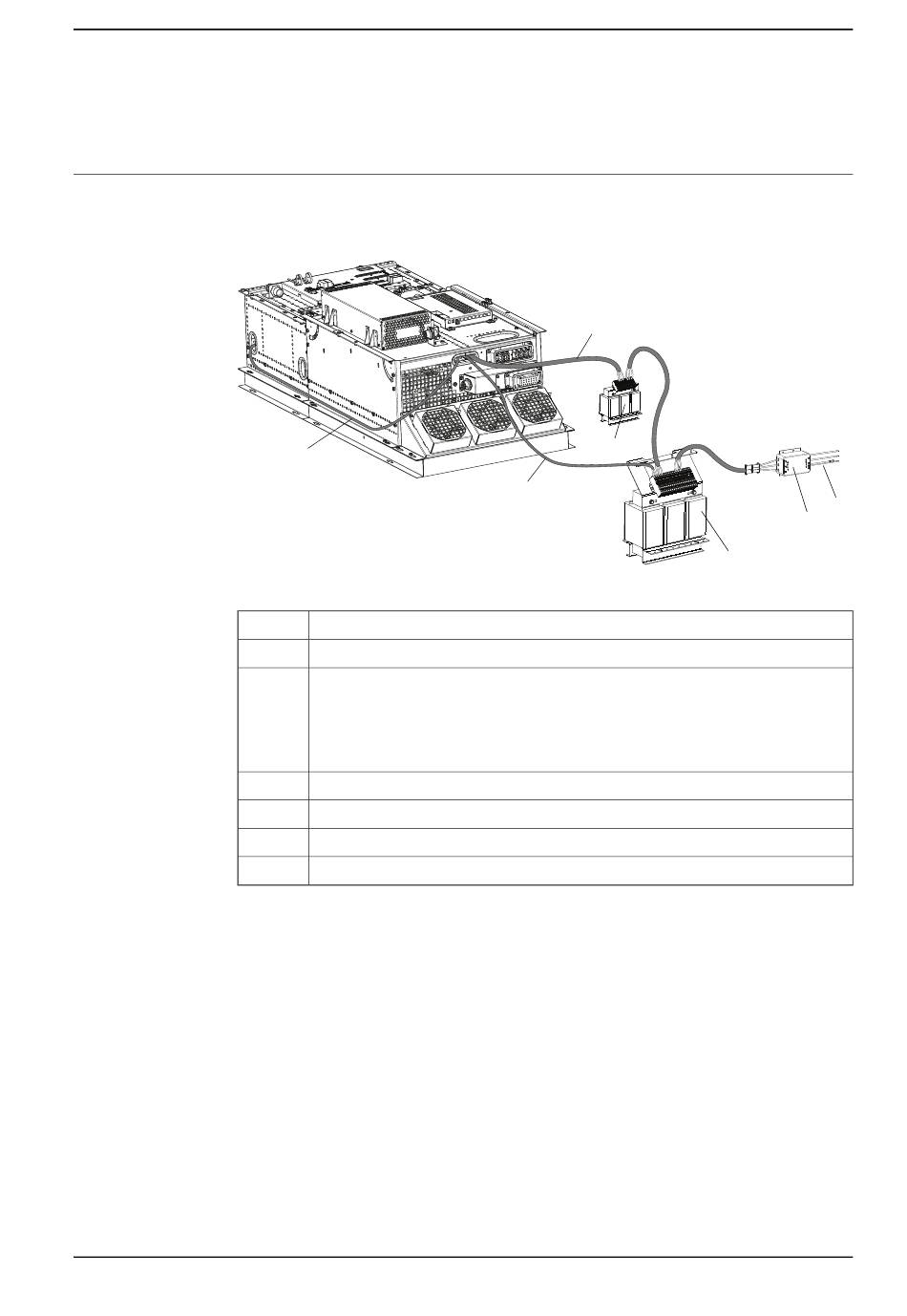

Position
Die Steuerung wird liegend dargestellt, um die Kabel zu zeigen. Bitte beachten
Sie, dass der PMC large in aufrechter Position montiert werden muss.
xx1100000506
A
B
C
D
E
F
G
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
2.5.3 Anschließen der Stromversorgung an PMC large
G
Eingangsstrom (3-phasig)
Leitungsfilter
Transformator
(kann für 3-phasig ausgelassen werden, wenn Eingangsstrom 3-phasig von 400-
480 V verwendet wird)
(kann für 2-phasig ausgelassen werden, wenn Eingangsstrom 1-phasig von 230
V verwendet wird)
Induktor
Stromversorgung 3 x 400-480 V
Stromversorgung 230 V (2-phasig)
Netzstrom 230 V vom Drive Module zum Control Module
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
E
D
F
Fortsetzung auf nächster Seite
A
B
C
