4 Reparatur
4.8 Austauschen des Feldbusadapters in der Computereinheit
Fortsetzung
Wiedereinbau
Nachfolgend wird der Wiedereinbau des Feldbusadapters in die Computereinheit
beschrieben.
1
2
3
Fortsetzung auf nächster Seite
178
Aktion
GEFAHR
Bevor Sie Arbeiten im Inneren des
Schranks durchführen, beachten Sie die
Sicherheitsinformationen im Abschnitt
Stellen Sie sicher, dass die Stromzufuhr
abgeschaltet wurde auf Seite
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Einheit reagiert empfindlich auf
elektrostatische Entladungen (ESD). Be-
achten Sie vor der Handhabung der Ein-
heit die Sicherheitsinformationen im Ab-
schnitt Die Einheit reagiert empfindlich
auf ESD auf Seite 32.

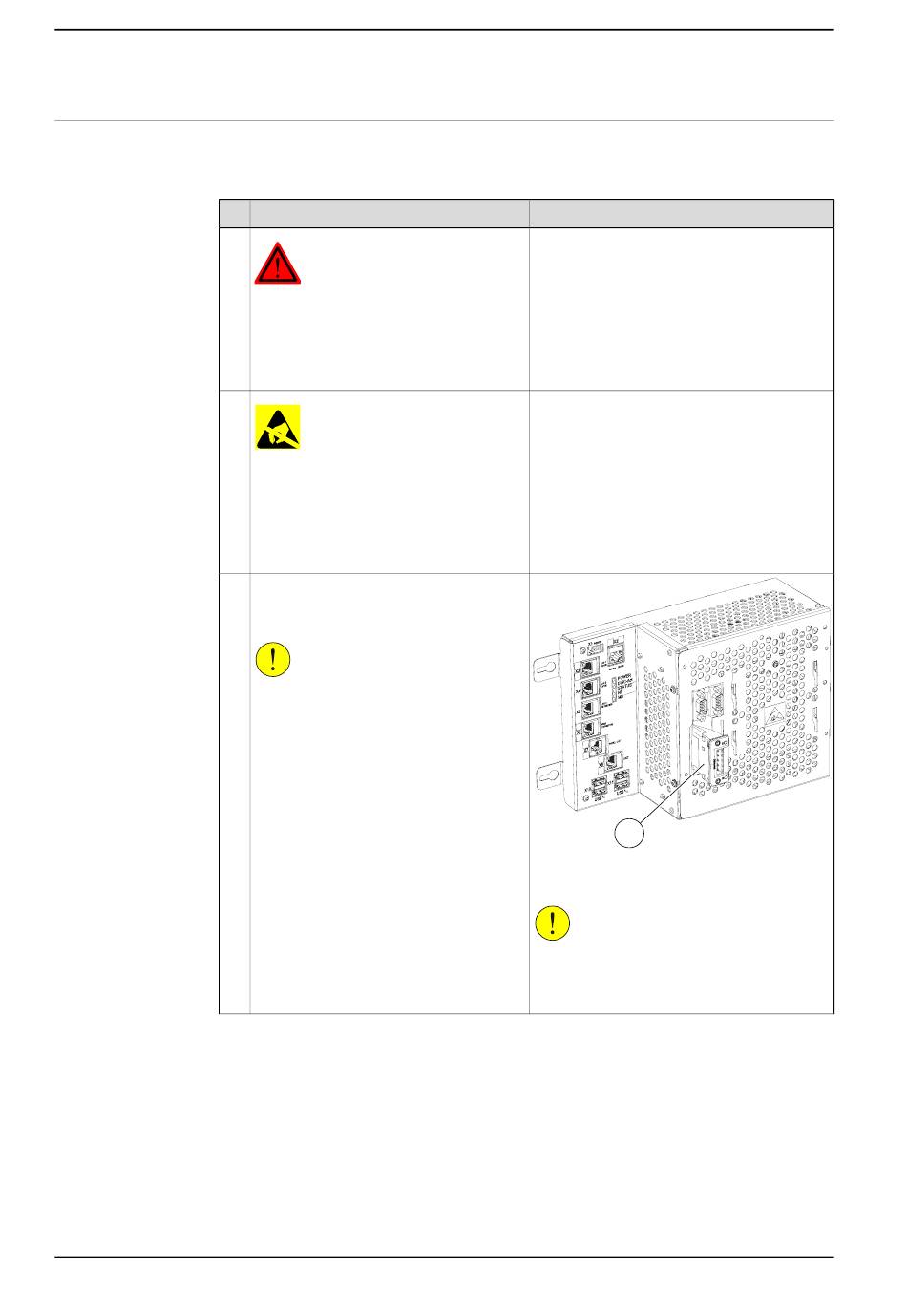

Bringen Sie den Feldbusadapter in Posi-
tion, indem Sie ihn entlang den Schienen
auf dem Motherboard drücken.
VORSICHT
Drücken Sie ihn vorsichtig, damit keine
Kontakte beschädigt werden. Stellen Sie
sicher, dass der Adapter in gerader
Richtung auf den Schienen gedrückt
wird.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
Hinweis/Illustrator
25.
A
xx1500001755
A Feldbusadapter
VORSICHT
Fassen Sie den Feldbusadapter stets an den
Rändern, um eine Beschädigung des Adap-
ters oder seiner Komponenten zu vermeiden.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
