2.5.8 Anschlüsse an der Computereinheit
Übersicht über die Computereinheit

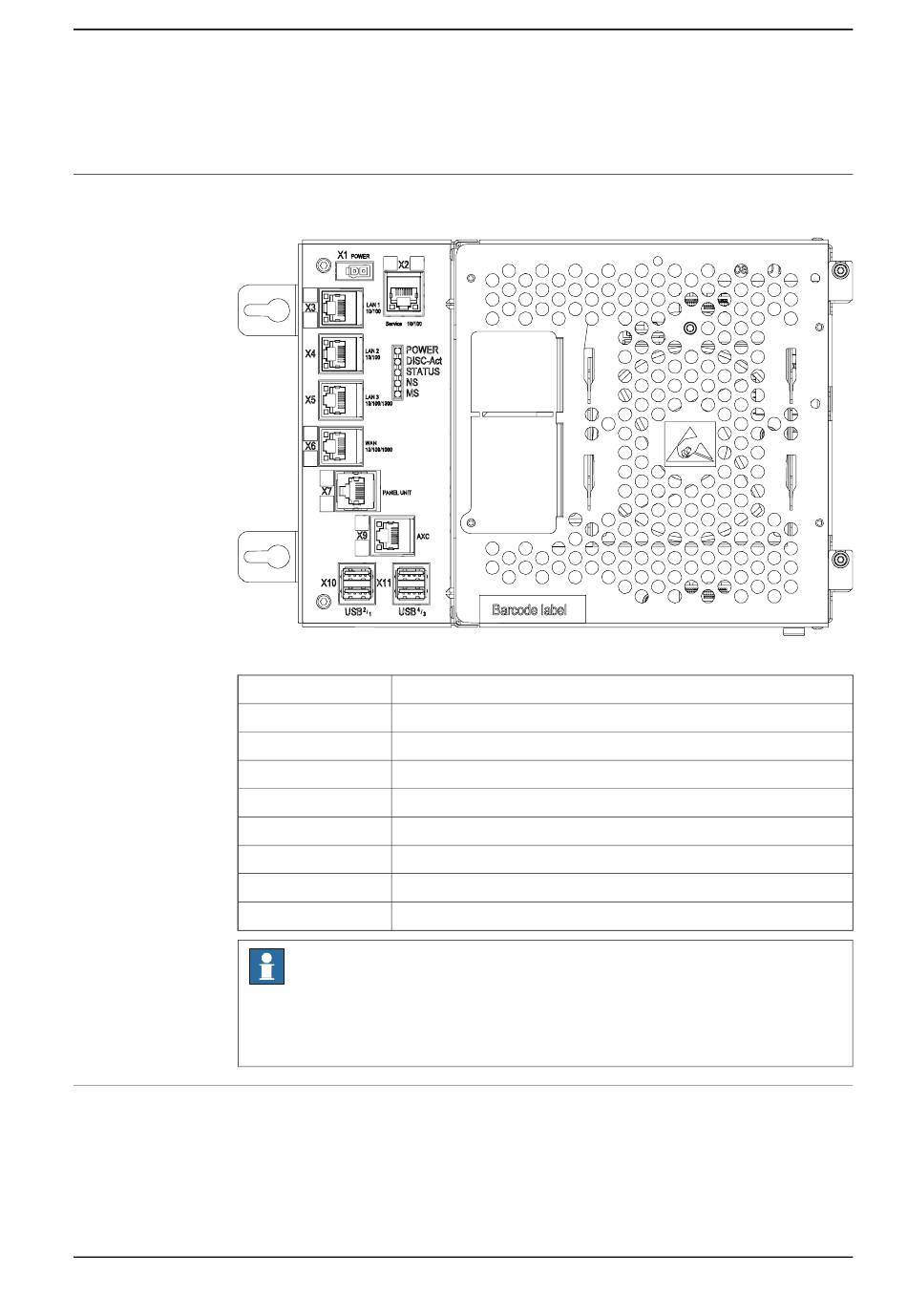

Die nachfolgende Abbildung zeigt eine Übersicht über die Computereinheit.
xx1300000608
X1
X2 (gelb)
X3 (grün)
X4
X5
X6
X7 (blau)
X9 (rot)
X10, X11
Serviceporttest, Mitte
Der Service-Port ist für Servicetechniker und Programmierer gedacht, die direkt
mit einem PC eine Verbindung zur Steuerung erstellen.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
Stromversorgung
Service (Anschluss von PC).
LAN1 (Anschluss von FlexPendant).
LAN2 (Anschluss von auf Ethernet-basierenden Optionen).
LAN3 (Anschluss von auf Ethernet basierenden Optionen).
WAN (Anschluss an Betriebs-WAN).
Sicherheitsplatine
Achscomputer
USB-Ports (4 Ports)
Hinweis
Es wird nicht unterstützt, mehrere Ports des Hauptrechners zu verbinden (X2 -
X6) mit dem gleichen externen Schalter, außer statischen VLAN Trennung des
externen Schalters angelegt wird.
