2.9.2 Installation eines externen Bedienfelds, IRC5

Überblick
Externe Bedienfelder können entweder ein einfaches Bedienfeld sein oder sich in
einem Gehäuse befinden. Siehe folgende Abbildungen.

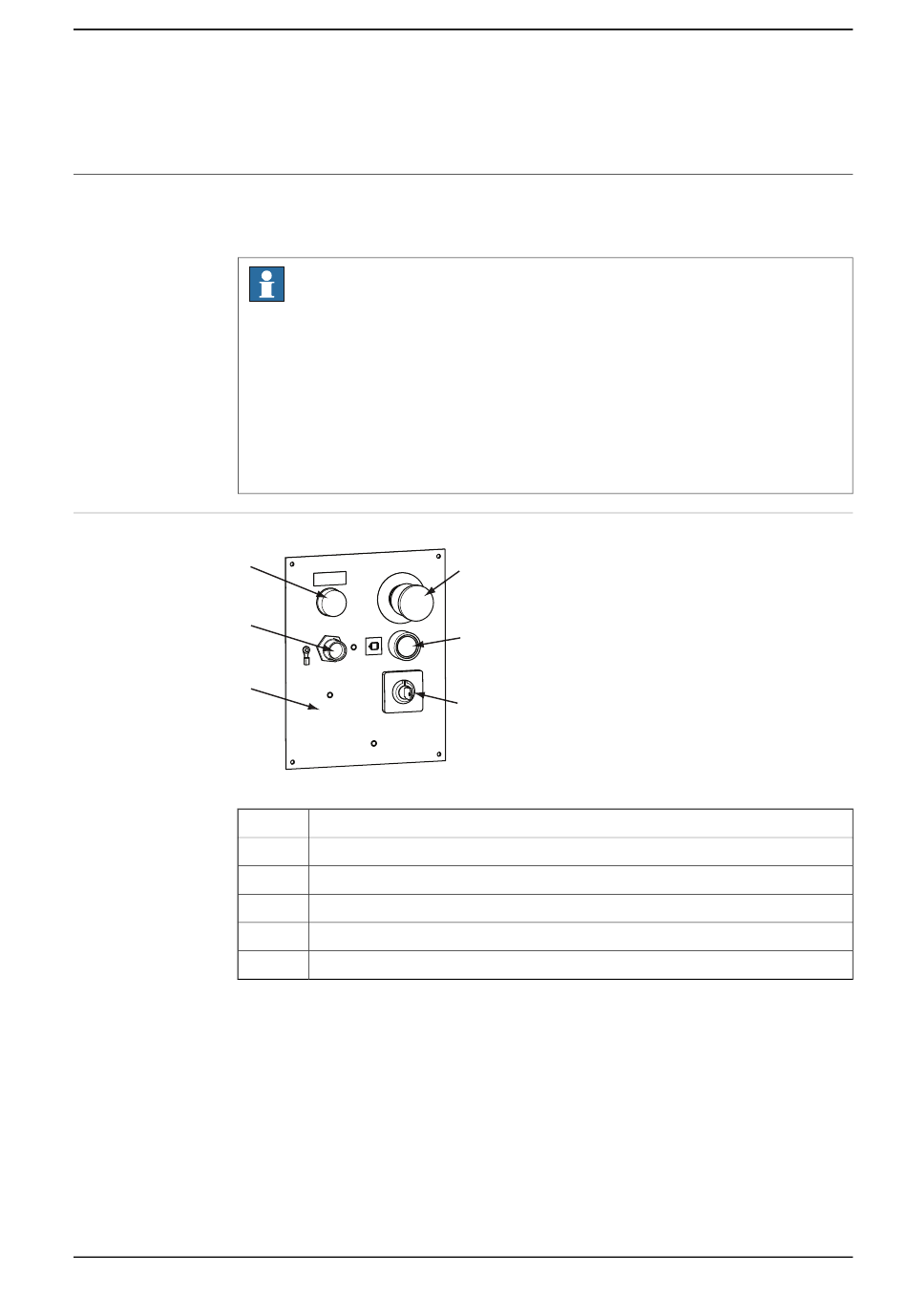

Externes Bedienfeld (Option 733-3)
C
B
A
xx1100000522
A
B
C
D
E
F
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
Hinweis
Bei der Bestellung des externen Bedienfeldes als Add-on wird das externe
Bedienfeld leer geliefert, zusammen mit Kennschildern und Verschlussstopfen.
Bei der Installation müssen die folgenden Komponenten von der Steuerung zum
externen Bedienfeld verlegt werden:
• Betriebsartenwahlschalter
• MOTOREN-EIN-Taste
• Not-Aus-Taste
Vorderseite
FlexPendant-Steckverbinder
Verschlussstopfen für Aktor, rot
Not-Aus-Taste
MOTOREN-EIN-Taste
Betriebsartenwahlschalter
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.9.2 Installation eines externen Bedienfelds, IRC5
D
E
F
Fortsetzung auf nächster Seite
