Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
2.9.5 Installieren der EPS KarteDSQC 646 für Electronic Position Switches
Aktion
Bringen Sie den Achscomputer an der
EPS-Karte an.
Entfernen Sie das Ethernet -Kabel vom
Achscomputer und schließen Sie es an
die EPS-Karte an. Schließen Sie das
kurze Ethernet -Kabel zwischen
EPS-Karte und Achscomputer an.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
Hinweis/Abbildung
C

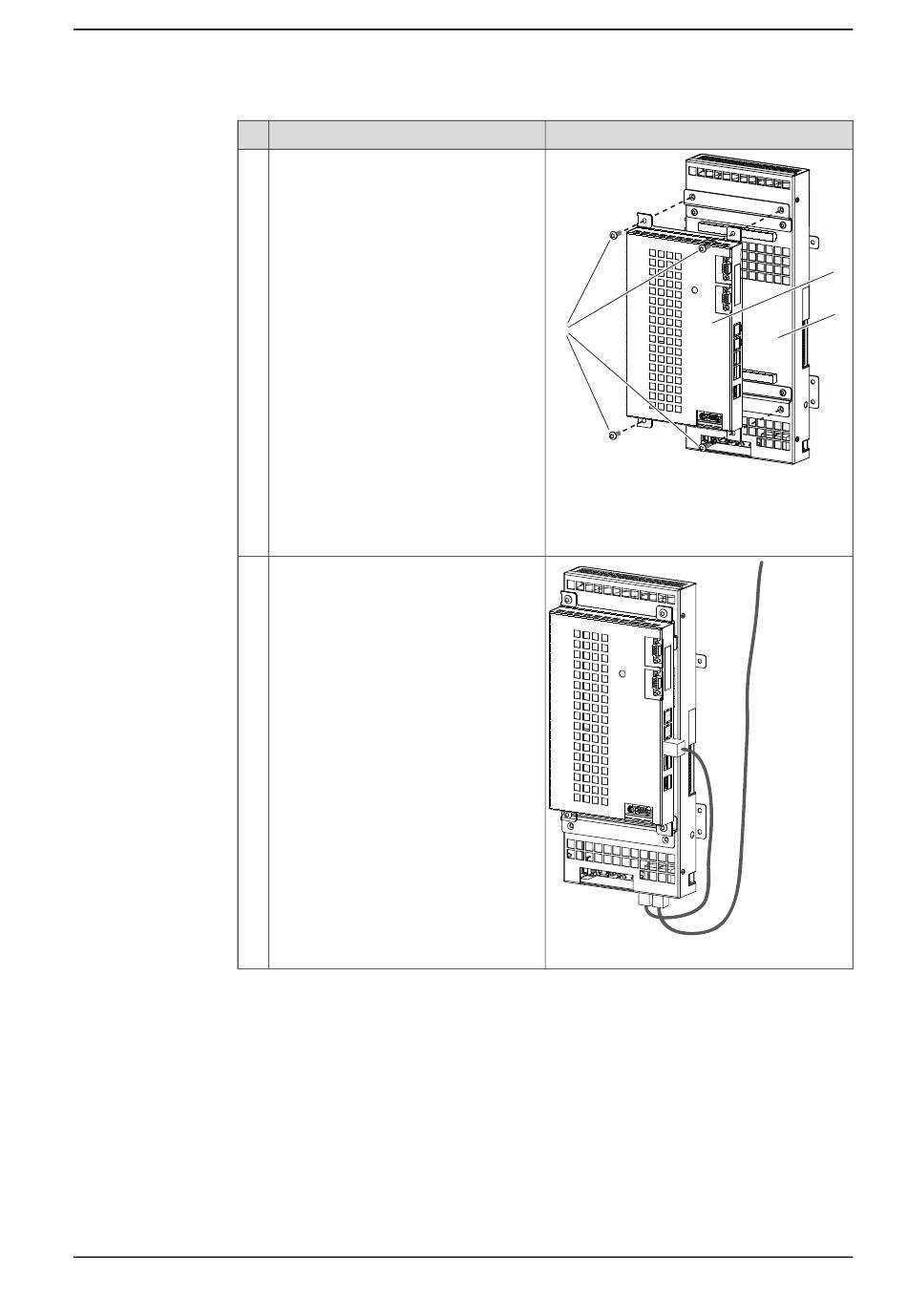

xx0900000438
• A: Achscomputer
• B: EPS-Karte
• C: Befestigungsschrauben
xx0600003218
Fortsetzung auf nächster Seite
Fortsetzung
A
B
121
