2 Installation und Inbetriebnahme
2.9.6 Installieren der SafeMove-Karte DSQC 647
Fortsetzung
14
15
132

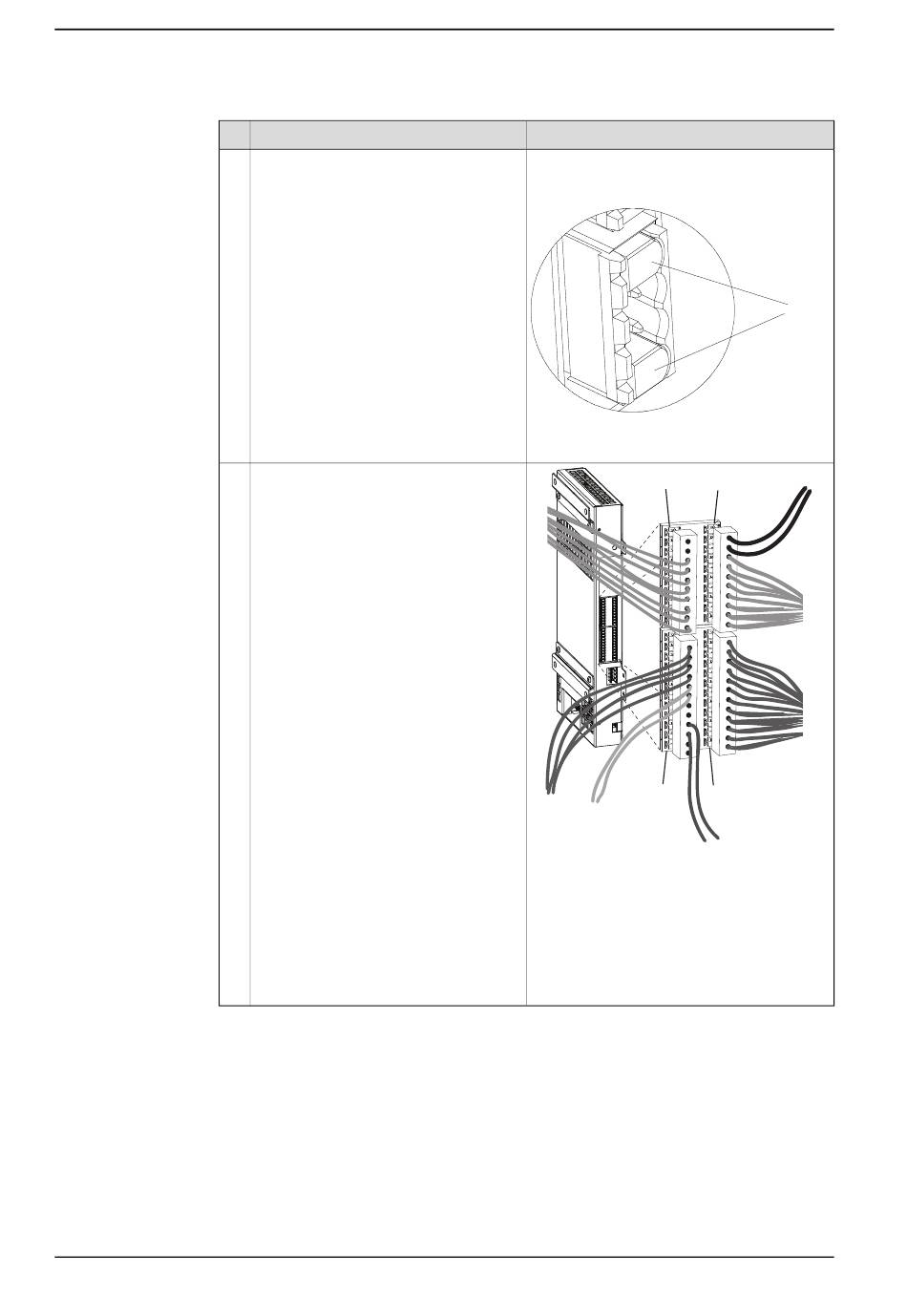

Aktion
Setzen Sie die Stecker auf den Endlagen-
schalter-Override-Kontakt (X23) bei Stift
1 und 4 auf der Schütz-Schnittstellenkar-
te.
Schließen Sie die Signalkabel an die
Steckerkontakte an, die dann mit dem
I/O-Anschluss der SafeMove-Karte ver-
bunden werden.
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Der Endlagenschalter-Override-Kontakt muss
abgedeckt sein und darf nicht gemeinsam
mit SafeMove verwendet werden.
xx0800000035
• A: Stecker (2 Stück)
X12
B
X10
C
D
xx0700000640
• A: Stromversorgung
• B: 8 sichere Ausgänge (16 Signale)
• C: 8 sichere Eingänge (16 Signale)
• D: Sync-Schalter (zweifaches Signal)
• E: Override-Operation-Eingang (zwei-
faches Signal)
