ABB ROBOTICS IRC5 Produkthandbuch Seite 126

2 Installation und Inbetriebnahme
2.9.6 Installieren der SafeMove-Karte DSQC 647
Fortsetzung
3
4
Fortsetzung auf nächster Seite
126

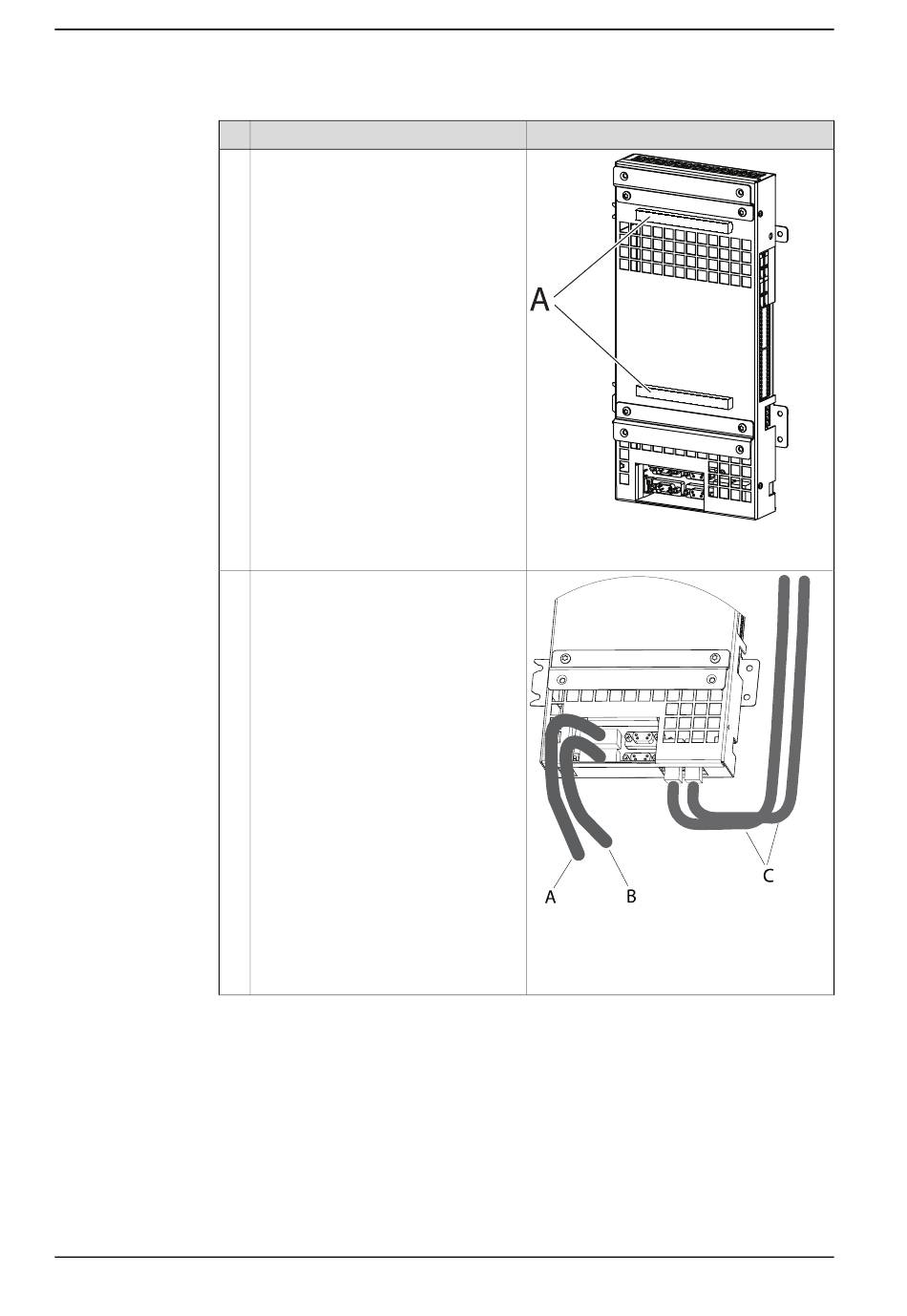

Aktion
Bringen Sie die EMC-Streifen auf der
SafeMove-Karte an, falls sie noch nicht
angebracht sind.
Schließen Sie beide SMB-Kabel und
beide Ethernet-Kabel an die SafeMo-
ve-Karte an, bevor Sie die Karte montie-
ren. Diese Anschlüsse sind möglicher-
weise schwer zugänglich, nachdem die
Karte eingebaut wurde.
Die beiden Ethernet-Anschlüsse auf der
SafeMove-Karte sind untereinander
austauschbar (es spielt keine Rolle,
welcher Anschluss mit dem Hauptcom-
puter und welcher Anschluss mit dem
Achscomputer verbunden ist).
© Copyright 2007-2018 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx0800000204
• A : EMC-Streifen
xx0800000103
• A: SMB1-Kabel
• B: SMB2-Kabel
• C: Ethernet-Kabel
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: J
