Axio Observer
4.9.2
Scanningtische montieren
•
Scanningtische werden in analoger Weise wie der Kreuztisch montiert. Jedem Stativ bzw. Tisch liegen
entsprechende Distanzscheiben für die Verwendung von vertieften Halterahmen bei.
•
Bei Scanningtisch 130x100 STEP ist die Kabelverbindung zur separaten Steuerung Tischsteuerung XY
STEP SMC 2009 herzustellen.
Beim Scanningtisch 130x100 PIEZO ist die Kabelverbindung zur Tischsteuerung XY PIEZO WSB CAN
•
(gemäß beiliegender Gebrauchsanweisung des Herstellers) herzustellen.
Der Scanningtisch 130x100 STEP ist nicht kompatibel mit dem "Einlegerahmen K, vertieft"
(432334-9901-000)!
Kollisionsgefahr!
Vor der Benutzung des Mikroskopstativs mit einem Scanningtisch den vorderen Tragegriff
demontieren.
Aufgrund des großen Verfahrbereichs des Scanningtisches 130x100 STEP, besteht die
Möglichkeit, dass der Tischrahmen am Rande des Verfahrbereichs mit den Objektiven
kollidieren kann.
Ergänzende Hinweise zur Montage und Benut-
zung des Scanningtisches 130x85 mot P, CAN:
•
Nach Montage des Tisches am Stativ muss an
dessen Unterseite der Transportsicherungsstift
(Bild 23/1) herausgedreht werden.
Zum Transport des Tisches muss die
Transportsicherung stets wieder ein-
geschraubt werden.
Die Verfahrbereiche in X- und Y-Richtung des
Scanningtisches können bei Bedarf folgender-
maßen eingeschränkt werden:
X-Richtung:
•
Zur Verstellung des rechten bzw. linken
Anschlags für die X-Richtung die jeweilige
Anschlagschraube (Bild 23/2) an der Unterseite
des Tisches lösen, in gewünschter Weise
verschieben und wieder festdrehen.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Mikroskoptische ansetzen
431004-7244-000

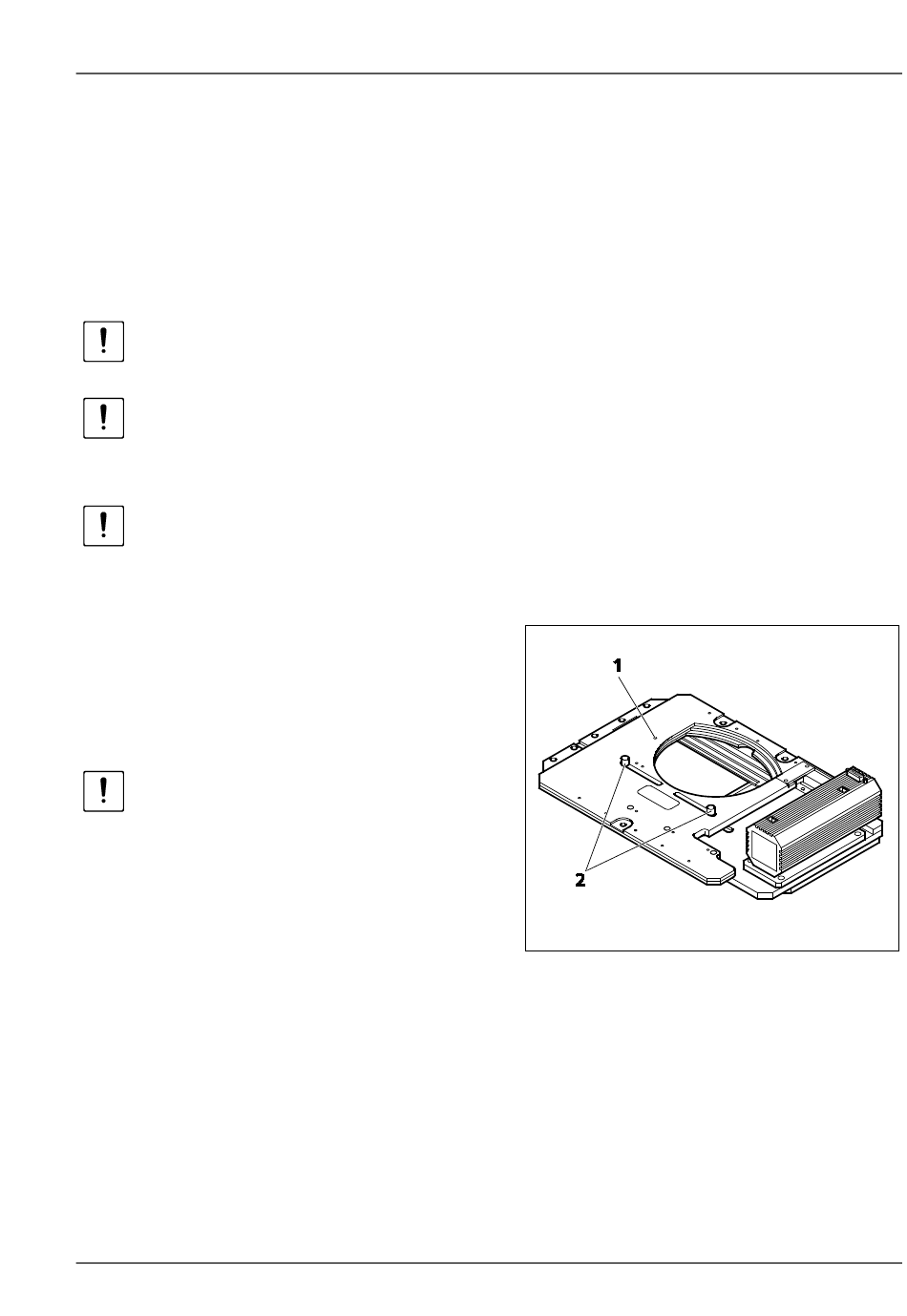

Bild 23
Scanningtisch 130x85 mot P, CAN;
Unterseite
ZEISS
45
