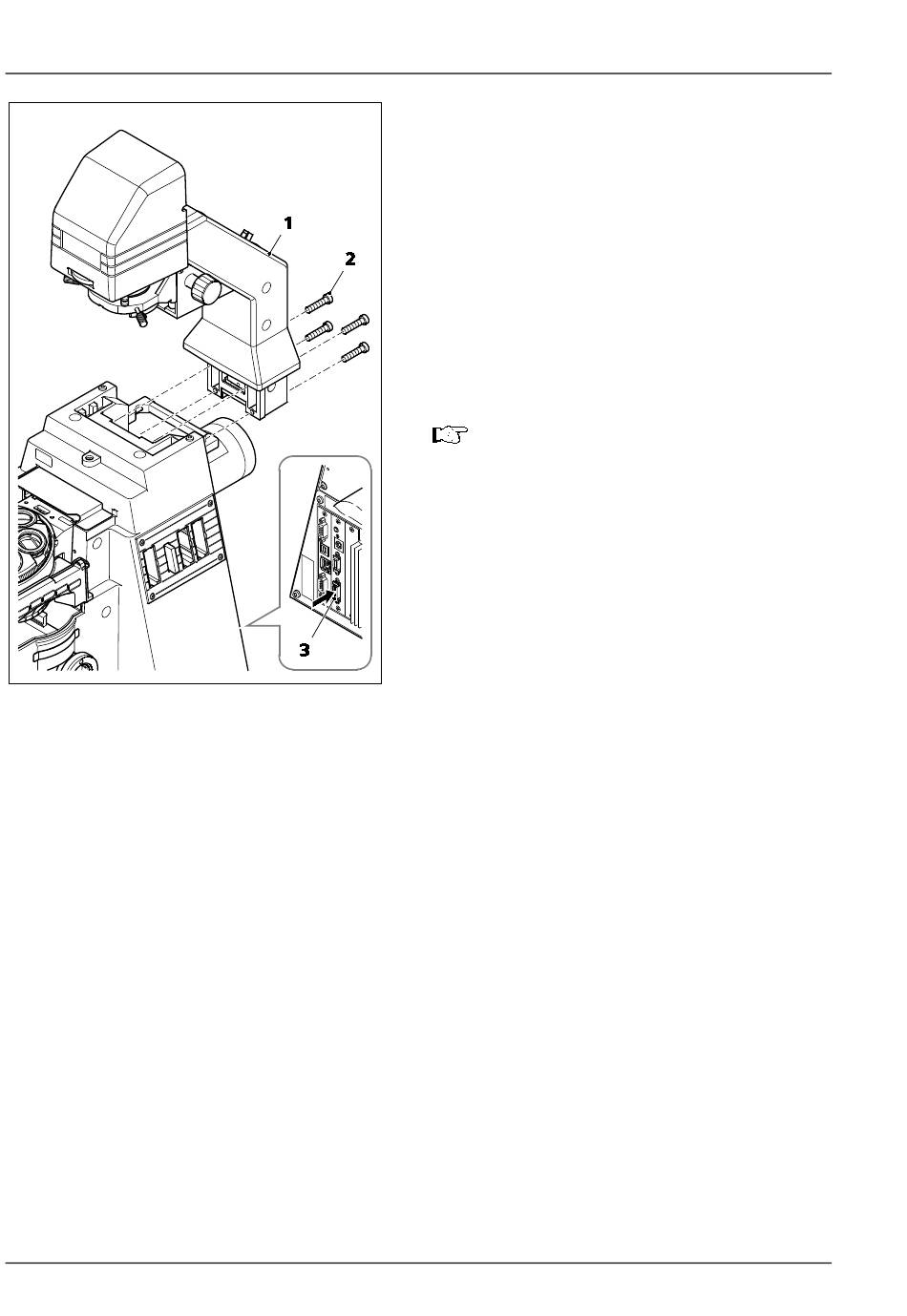

Bild 17 Träger für Durchlichtbeleuchtung
montieren
40
AUFSTELLHINWEISE UND INBETRIEBNAHME
Träger für Durchlichtbeleuchtung montieren
431004-7244-000
4.5 Träger für Durchlichtbeleuchtung
montieren
• Ggf. die Abdeckung entfernen.
• Träger (Bild 17/1) an Rückseite des Stativs in die
dafür vorgesehene Anschraubfläche ansetzen
und mit den vier beigelegten Innensechs-
kantschrauben (Bild 17/2) unter Verwendung
des Inbusschlüssels SW 4 festschrauben.
• Stecker des LCD-Displays (nur Axio Observer 5
bzw. 5 materials) in Anschlussbuchse für LCD-
Display Träger Durchlichtbeleuchtung (Bild 17/3)
an der Geräterückseite des Stativs einstecken.
Eine Justierung des Trägers für Durch-
lichtbeleuchtung ist nicht erforderlich.
