Axio Observer
4.10.3
DIC-Prisma im Kondensorrevolver wechseln
Beim motorischen Kondensor Gerät ausschalten und Verbindungsstecker abziehen. Erst dann
darf der Revolver des Kondensors manuell bewegt werden, andernfalls wird der Kondensor
beschädigt.
Der Ausbau des DIC-Prismas erfolgt folgender-
maßen:
•
Zum
Wechseln
Kondensor abnehmen und auf eine sichere
Unterlage ablegen.
Plastikdeckel (Bild 33/1) von der Montage-
•
öffnung des Kondensors (Bild 33/4) abnehmen.
•
Revolverscheibe mit auszuwechselndem DIC-
Prisma in Montageöffnung positionieren und
am Rändelring festhalten.
•
Vorschraubring (Bild 33/2) mit Montierblech aus
dem Werkzeugset herausschrauben.
•
Kondensor
umdrehen
(Bild 33/3) auf eine weiche Unterlage heraus-
gleiten lassen.
Der Einbau des DIC-Prismas erfolgt in umgekehrter Reihenfolge:
•
Neues DIC-Prisma mit der Beschriftung nach oben vorsichtig in die Aufnahmeöffnung einlegen. Ggf.
eine Pinzette zu Hilfe nehmen und damit das DIC-Prisma vorsichtig am Außenring anfassen. Dabei
insbesondere auf die richtige Orientierung des DIC-Prismas in der Aufnahme achten (Kerbe des DIC-
Prismas muss in Nase der Aufnahme greifen).
•
Vorschraubring vorsichtig wieder einlegen und mit Montierblech festschrauben.
•
Mit Plastikdeckel Austauschöffnung wieder verschließen.
•
Auf korrekte Beschriftung am Rändelring der Revolverscheibe achten.
•
Kondensor umdrehen und wieder in Träger für Durchlichtbeleuchtung einsetzen.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
eines
DIC-Prismas
und
DIC-Prisma
431004-7244-000
Kondensoren
den

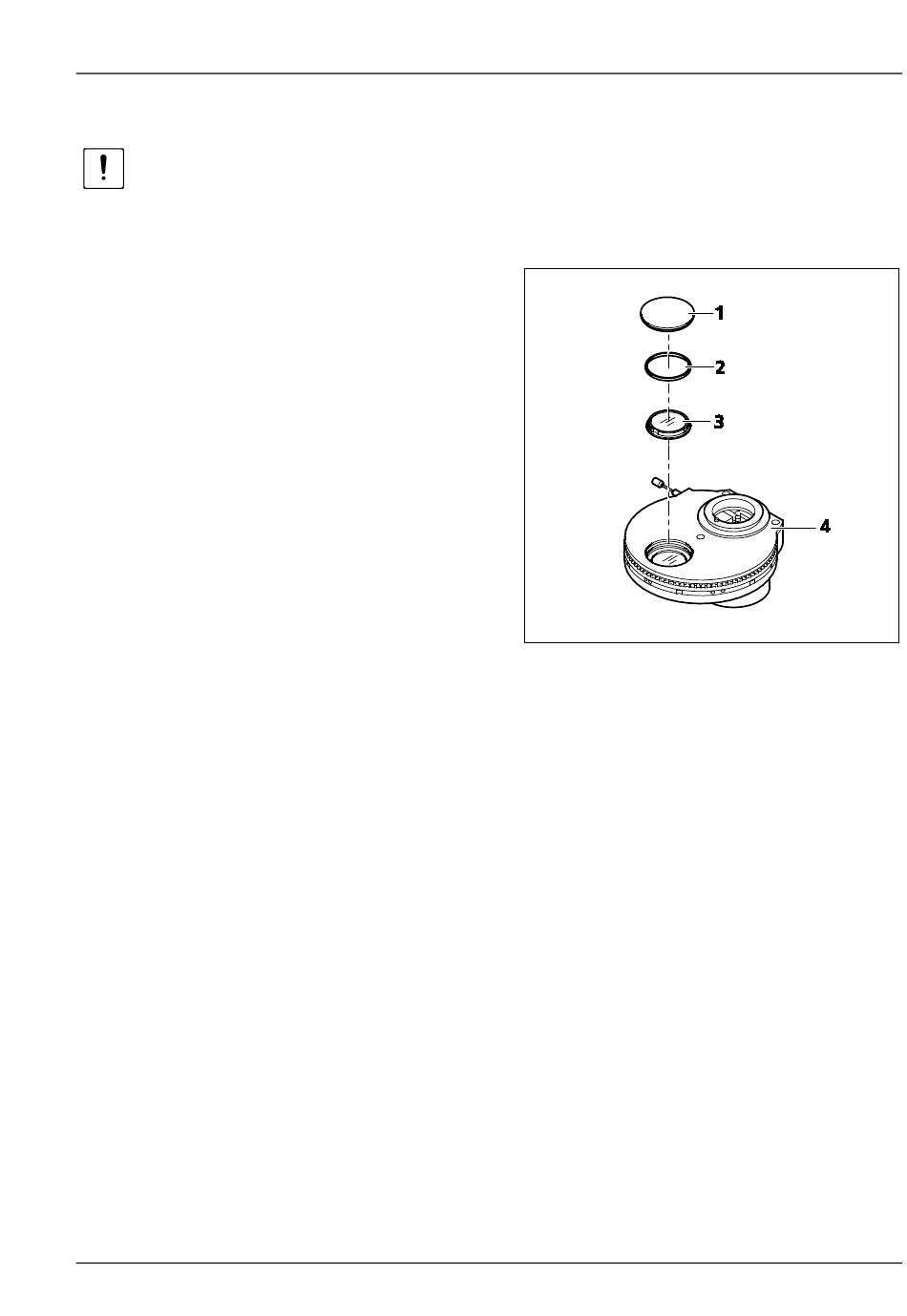

Bild 33
DIC-Prisma wechseln
ZEISS
53
