Carl Zeiss

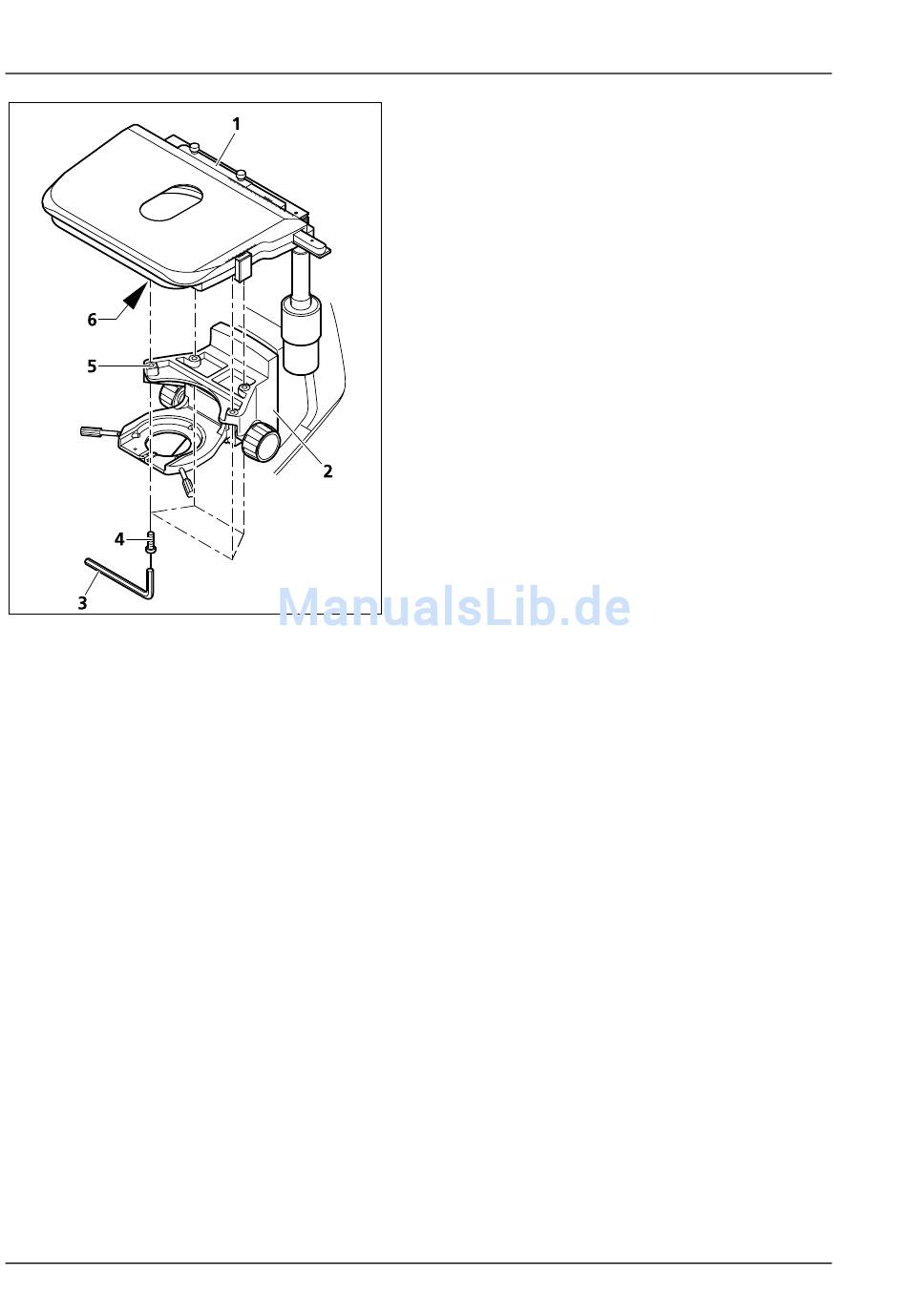

Bild 3-10
Kreuztisch wechseln
3.1.7.2
Tisch ansetzen
• Tisch (Bild 3-10/1) auf Tischträger (Bild 3-10/2) aufsetzen, so dass sich die Gewindebohrungen in der
Unterseite des Tisches (Bild 3-10/6) über den Durchgangslöchern (Bild 3-10/5) des Tischträgers befin-
den.
• Die vier Befestigungsschrauben (Bild 3-10/4) von unten durch den Tischträger stecken und in die
Tischunterseite eindrehen.
• Tisch in XY-Richtung orientieren und Befestigungsschrauben anziehen.
3.1.7.3
Trieblänge am Tischtrieb einstellen
Die Trieblänge des X- bzw. Y-Triebes kann durch axiales Verschieben des jeweiligen Triebknopfes
(Bild 3-11/4 bzw. 1) innerhalb eines Bereiches von ca. 15 mm verändert werden.
52
INBETRIEBNAHME
Standardkomponenten montieren
3.1.7
Die Stative des Axio Lab.A1 werden werksseitig
entsprechend
jeweiligen Kreuztisch ausgestattet.
Das
werksseitig auf einen mittleren Wert eingestellt.
Falls ein Tischwechsel oder eine Veränderung der
Tischeinstellungen erforderlich ist, ist folgender-
maßen zu verfahren.
3.1.7.1
• Vier Befestigungsschrauben (Bild 3-10/4) am
• Tisch (Bild 3-10/1) nach oben vom Tischträger
430037-7044-000
Kreuztisch montieren
Kundenbestellung
Friktionsmoment
Tisch abnehmen
Tischträger (Bild 3-10/2) mit Inbusschlüssel SW 3
(Bild 3-10/3) herausdrehen.
abnehmen.
Axio Lab.A1
mit
dem
der
Triebknöpfe
wird
M60-2-0058 d 04/2010
