Und-Verknüpfung, Positive Flanke - BONFIGLIOLI Active Cube Betriebsanleitung

Parameter
Eingang
Ausgang

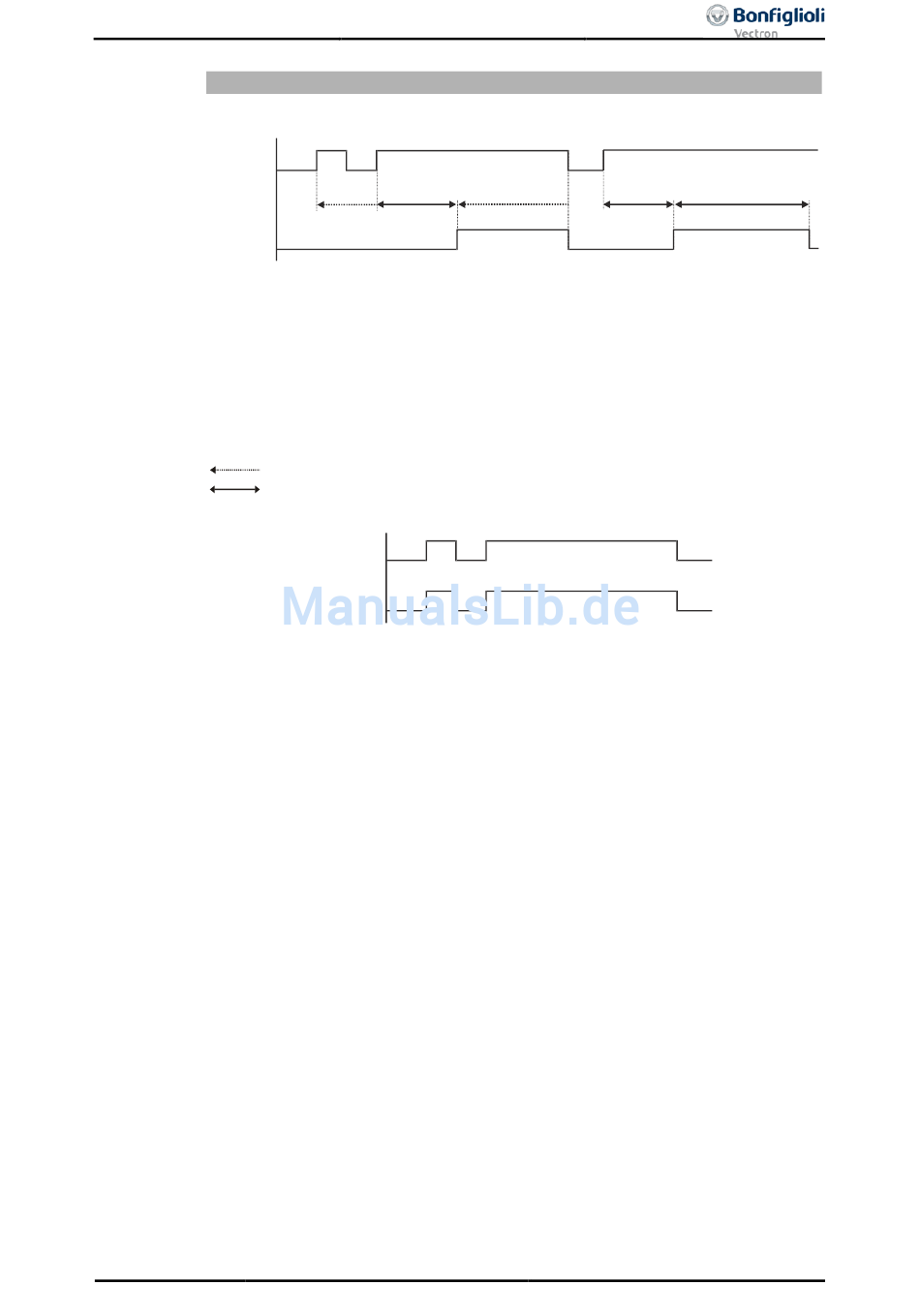

1) Mit der positiven Signalflanke am Eingang läuft die Signalverzögerung (Zeit 1).
2) Wird innerhalb der Signalverzögerung (Zeit 1) eine positive Signalflanke erkannt,
startet die Zeit 1 erneut (Retrigger).
3) Nach Ablauf der Signalverzögerung (Zeit 1) wird für die Signaldauer (Zeit 2) das
Ausgangssignal geschaltet.
4) Innerhalb der Signaldauer (Zeit 2) wird der Ausgang mit dem Eingangssignal
ausgeschaltet (UND-Verknüpfung).
5) Liegt das Eingangssignal während der gesamten Signaldauer (Zeit 2) an, bleibt
das Ausgangssignal während dieser Zeit eingeschaltet.
: Zeit ist nicht vollständig abgelaufen
: Zeit ist vollständig abgelaufen
Werkseinstellungen: Zeit 1 = 0, Zeit 2 = 0
In den Werkseinstellungen folgt das Ausgangssignal dem Eingangssignal.
Betriebsanleitung ACU
06/13
UND-Verknüpfung, positive Flanke
790 oder
Betriebsart Timer 1
1) 2) 3)
Zeit 1 Zeit 1
Eingang
Ausgang
793= 3
Betriebsart Timer 2
4)
Zeit 2 Zeit 1
5)
Zeit 2
203
