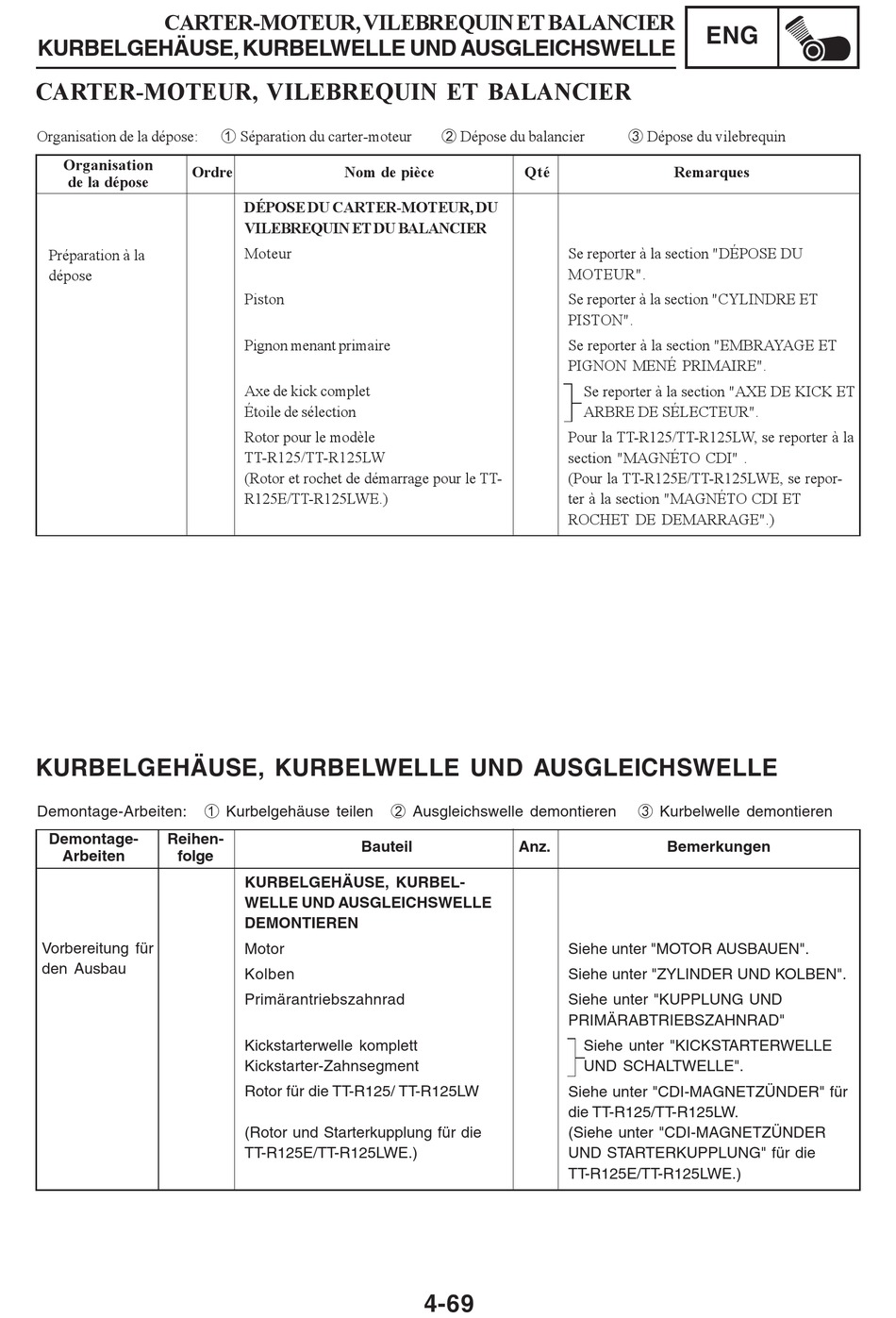

CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
CARTER-MOTEUR, VILEBREQUIN ET BALANCIER
Organisation de la dépose:
Organisation
Ordre
de la dépose
Préparation à la
dépose
KURBELGEHÄUSE, KURBELWELLE UND AUSGLEICHSWELLE
1 Kurbelgehäuse teilen
Demontage-Arbeiten:
Demontage-
Reihen-
Arbeiten
folge
Vorbereitung für
den Ausbau
1 Séparation du carter-moteur
Nom de pièce
DÉPOSE DU CARTER-MOTEUR, DU
VILEBREQUIN ET DU BALANCIER
Moteur
Piston
Pignon menant primaire
Axe de kick complet
Étoile de sélection
Rotor pour le modèle
TT-R125/TT-R125LW
(Rotor et rochet de démarrage pour le TT-
R125E/TT-R125LWE.)
Bauteil
KURBELGEHÄUSE, KURBEL-
WELLE UND AUSGLEICHSWELLE
DEMONTIEREN
Motor
Kolben
Primärantriebszahnrad
Kickstarterwelle komplett
Kickstarter-Zahnsegment
Rotor für die TT-R125/ TT-R125LW
(Rotor und Starterkupplung für die
TT-R125E/TT-R125LWE.)
2 Dépose du balancier
Qté
2 Ausgleichswelle demontieren
Anz.
4-69
ENG
3 Dépose du vilebrequin
Remarques
Se reporter à la section "DÉPOSE DU
MOTEUR".
Se reporter à la section "CYLINDRE ET
PISTON".
Se reporter à la section "EMBRAYAGE ET
PIGNON MENÉ PRIMAIRE".
Se reporter à la section "AXE DE KICK ET
ARBRE DE SÉLECTEUR".
Pour la TT-R125/TT-R125LW, se reporter à la
section "MAGNÉTO CDI" .
(Pour la TT-R125E/TT-R125LWE, se repor-
ter à la section "MAGNÉTO CDI ET
ROCHET DE DEMARRAGE".)
3 Kurbelwelle demontieren
Bemerkungen
Siehe unter "MOTOR AUSBAUEN".
Siehe unter "ZYLINDER UND KOLBEN".
Siehe unter "KUPPLUNG UND
PRIMÄRABTRIEBSZAHNRAD"
Siehe unter "KICKSTARTERWELLE
UND SCHALTWELLE".
Siehe unter "CDI-MAGNETZÜNDER" für
die TT-R125/TT-R125LW.
(Siehe unter "CDI-MAGNETZÜNDER
UND STARTERKUPPLUNG" für die
TT-R125E/TT-R125LWE.)
