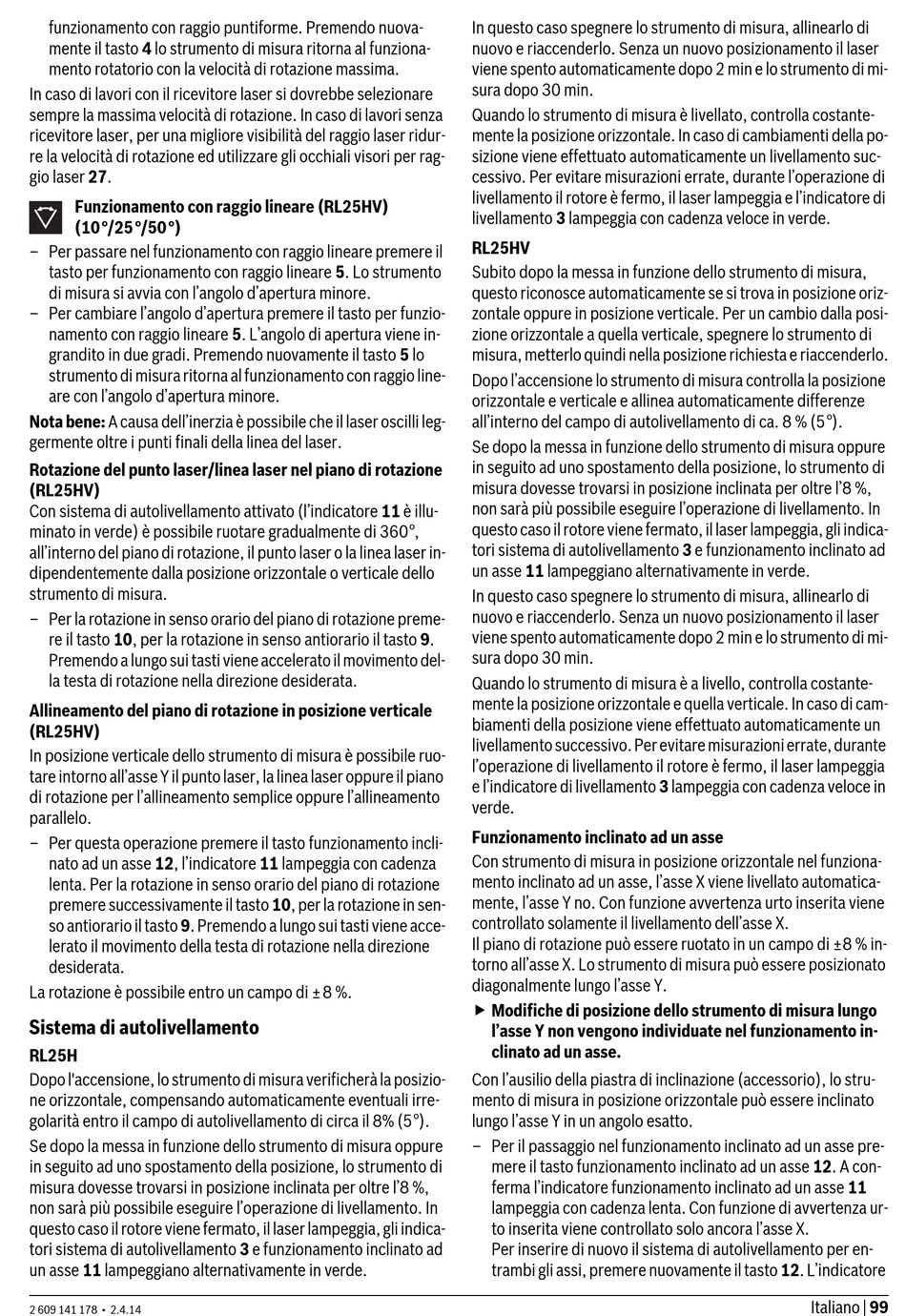

Bosch RL25H Originalbetriebsanleitung Seite 99

funzionamento con raggio puntiforme. Premendo nuova-
mente il tasto 4 lo strumento di misura ritorna al funziona-
mento rotatorio con la velocità di rotazione massima.
In caso di lavori con il ricevitore laser si dovrebbe selezionare
sempre la massima velocità di rotazione. In caso di lavori senza
ricevitore laser, per una migliore visibilità del raggio laser ridur-
re la velocità di rotazione ed utilizzare gli occhiali visori per rag-
gio laser 27.
Funzionamento con raggio lineare (RL25HV)
(10°/25°/50°)
– Per passare nel funzionamento con raggio lineare premere il
tasto per funzionamento con raggio lineare 5. Lo strumento
di misura si avvia con l'angolo d'apertura minore.
– Per cambiare l'angolo d'apertura premere il tasto per funzio-
namento con raggio lineare 5. L'angolo di apertura viene in-
grandito in due gradi. Premendo nuovamente il tasto 5 lo
strumento di misura ritorna al funzionamento con raggio line-
are con l'angolo d'apertura minore.
Nota bene: A causa dell'inerzia è possibile che il laser oscilli leg-
germente oltre i punti finali della linea del laser.
Rotazione del punto laser/linea laser nel piano di rotazione
(RL25HV)
Con sistema di autolivellamento attivato (l'indicatore 11 è illu-
minato in verde) è possibile ruotare gradualmente di 360°,
all'interno del piano di rotazione, il punto laser o la linea laser in-
dipendentemente dalla posizione orizzontale o verticale dello
strumento di misura.
– Per la rotazione in senso orario del piano di rotazione preme-
re il tasto 10, per la rotazione in senso antiorario il tasto 9.
Premendo a lungo sui tasti viene accelerato il movimento del-
la testa di rotazione nella direzione desiderata.
Allineamento del piano di rotazione in posizione verticale
(RL25HV)
In posizione verticale dello strumento di misura è possibile ruo-
tare intorno all'asse Y il punto laser, la linea laser oppure il piano
di rotazione per l'allineamento semplice oppure l'allineamento
parallelo.
– Per questa operazione premere il tasto funzionamento incli-
nato ad un asse 12, l'indicatore 11 lampeggia con cadenza
lenta. Per la rotazione in senso orario del piano di rotazione
premere successivamente il tasto 10, per la rotazione in sen-
so antiorario il tasto 9. Premendo a lungo sui tasti viene acce-
lerato il movimento della testa di rotazione nella direzione
desiderata.
La rotazione è possibile entro un campo di ±8 %.
Sistema di autolivellamento
RL25H
Dopo l'accensione, lo strumento di misura verificherà la posizio-
ne orizzontale, compensando automaticamente eventuali irre-
golarità entro il campo di autolivellamento di circa il 8% (5°).
Se dopo la messa in funzione dello strumento di misura oppure
in seguito ad uno spostamento della posizione, lo strumento di
misura dovesse trovarsi in posizione inclinata per oltre l'8 %,
non sarà più possibile eseguire l'operazione di livellamento. In
questo caso il rotore viene fermato, il laser lampeggia, gli indica-
tori sistema di autolivellamento 3 e funzionamento inclinato ad
un asse 11 lampeggiano alternativamente in verde.
2 609 141 178 • 2.4.14
In questo caso spegnere lo strumento di misura, allinearlo di
nuovo e riaccenderlo. Senza un nuovo posizionamento il laser
viene spento automaticamente dopo 2 min e lo strumento di mi-
sura dopo 30 min.
Quando lo strumento di misura è livellato, controlla costante-
mente la posizione orizzontale. In caso di cambiamenti della po-
sizione viene effettuato automaticamente un livellamento suc-
cessivo. Per evitare misurazioni errate, durante l'operazione di
livellamento il rotore è fermo, il laser lampeggia e l'indicatore di
livellamento 3 lampeggia con cadenza veloce in verde.
RL25HV
Subito dopo la messa in funzione dello strumento di misura,
questo riconosce automaticamente se si trova in posizione oriz-
zontale oppure in posizione verticale. Per un cambio dalla posi-
zione orizzontale a quella verticale, spegnere lo strumento di
misura, metterlo quindi nella posizione richiesta e riaccenderlo.
Dopo l'accensione lo strumento di misura controlla la posizione
orizzontale e verticale e allinea automaticamente differenze
all'interno del campo di autolivellamento di ca. 8 % (5°).
Se dopo la messa in funzione dello strumento di misura oppure
in seguito ad uno spostamento della posizione, lo strumento di
misura dovesse trovarsi in posizione inclinata per oltre l'8 %,
non sarà più possibile eseguire l'operazione di livellamento. In
questo caso il rotore viene fermato, il laser lampeggia, gli indica-
tori sistema di autolivellamento 3 e funzionamento inclinato ad
un asse 11 lampeggiano alternativamente in verde.
In questo caso spegnere lo strumento di misura, allinearlo di
nuovo e riaccenderlo. Senza un nuovo posizionamento il laser
viene spento automaticamente dopo 2 min e lo strumento di mi-
sura dopo 30 min.
Quando lo strumento di misura è a livello, controlla costante-
mente la posizione orizzontale e quella verticale. In caso di cam-
biamenti della posizione viene effettuato automaticamente un
livellamento successivo. Per evitare misurazioni errate, durante
l'operazione di livellamento il rotore è fermo, il laser lampeggia
e l'indicatore di livellamento 3 lampeggia con cadenza veloce in
verde.
Funzionamento inclinato ad un asse
Con strumento di misura in posizione orizzontale nel funziona-
mento inclinato ad un asse, l'asse X viene livellato automatica-
mente, l'asse Y no. Con funzione avvertenza urto inserita viene
controllato solamente il livellamento dell'asse X.
Il piano di rotazione può essere ruotato in un campo di ±8 % in-
torno all'asse X. Lo strumento di misura può essere posizionato
diagonalmente lungo l'asse Y.
 Modifiche di posizione dello strumento di misura lungo
l'asse Y non vengono individuate nel funzionamento in-
clinato ad un asse.
Con l'ausilio della piastra di inclinazione (accessorio), lo stru-
mento di misura in posizione orizzontale può essere inclinato
lungo l'asse Y in un angolo esatto.
– Per il passaggio nel funzionamento inclinato ad un asse pre-
mere il tasto funzionamento inclinato ad un asse 12. A con-
ferma l'indicatore funzionamento inclinato ad un asse 11
lampeggia con cadenza lenta. Con funzione di avvertenza ur-
to inserita viene controllato solo ancora l'asse X.
Per inserire di nuovo il sistema di autolivellamento per en-
trambi gli assi, premere nuovamente il tasto 12. L'indicatore
Italiano | 99
