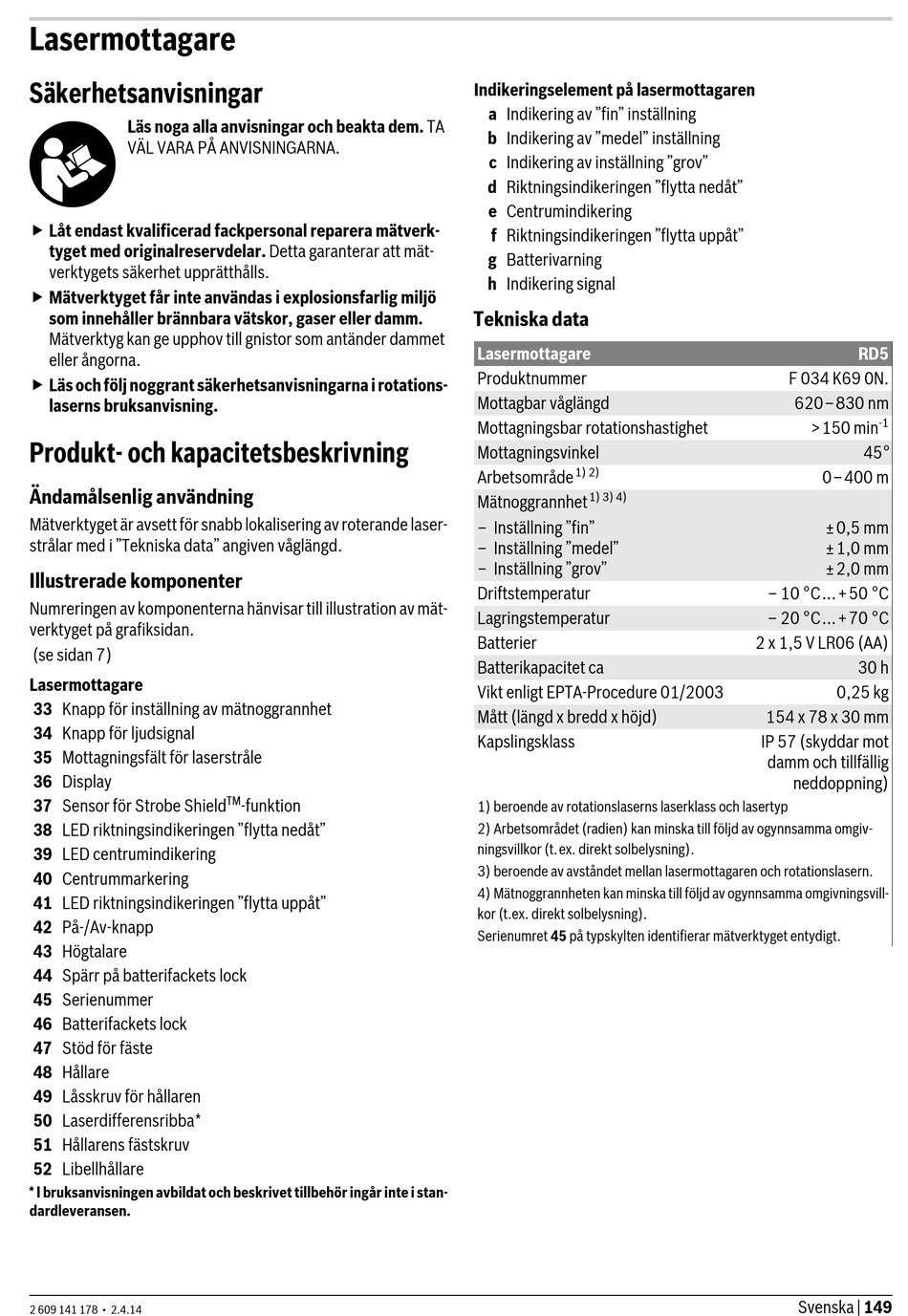

Bosch RL25H Originalbetriebsanleitung Seite 149

Lasermottagare
Säkerhetsanvisningar
Läs noga alla anvisningar och beakta dem. TA
VÄL VARA PÅ ANVISNINGARNA.
 Låt endast kvalificerad fackpersonal reparera mätverk-
tyget med originalreservdelar. Detta garanterar att mät-
verktygets säkerhet upprätthålls.
 Mätverktyget får inte användas i explosionsfarlig miljö
som innehåller brännbara vätskor, gaser eller damm.
Mätverktyg kan ge upphov till gnistor som antänder dammet
eller ångorna.
 Läs och följ noggrant säkerhetsanvisningarna i rotations-
laserns bruksanvisning.
Produkt- och kapacitetsbeskrivning
Ändamålsenlig användning
Mätverktyget är avsett för snabb lokalisering av roterande laser-
strålar med i "Tekniska data" angiven våglängd.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av mät-
verktyget på grafiksidan.
(se sidan 7)
Lasermottagare
33 Knapp för inställning av mätnoggrannhet
34 Knapp för ljudsignal
35 Mottagningsfält för laserstråle
36 Display
37 Sensor för Strobe Shield
38 LED riktningsindikeringen "flytta nedåt"
39 LED centrumindikering
40 Centrummarkering
41 LED riktningsindikeringen "flytta uppåt"
42 På-/Av-knapp
43 Högtalare
44 Spärr på batterifackets lock
45 Serienummer
46 Batterifackets lock
47 Stöd för fäste
48 Hållare
49 Låsskruv för hållaren
50 Laserdifferensribba*
51 Hållarens fästskruv
52 Libellhållare
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i stan-
dardleveransen.
2 609 141 178 • 2.4.14
TM
-funktion
Indikeringselement på lasermottagaren
a Indikering av "fin" inställning
b Indikering av "medel" inställning
c Indikering av inställning "grov"
d Riktningsindikeringen "flytta nedåt"
e Centrumindikering
f Riktningsindikeringen "flytta uppåt"
g Batterivarning
h Indikering signal
Tekniska data
Lasermottagare
Produktnummer
Mottagbar våglängd
Mottagningsbar rotationshastighet
Mottagningsvinkel
1) 2)
Arbetsområde
1) 3) 4)
Mätnoggrannhet
– Inställning "fin"
– Inställning "medel"
– Inställning "grov"
Driftstemperatur
Lagringstemperatur
Batterier
Batterikapacitet ca
Vikt enligt EPTA-Procedure 01/2003
Mått (längd x bredd x höjd)
Kapslingsklass
1) beroende av rotationslaserns laserklass och lasertyp
2) Arbetsområdet (radien) kan minska till följd av ogynnsamma omgiv-
ningsvillkor (t.ex. direkt solbelysning).
3) beroende av avståndet mellan lasermottagaren och rotationslasern.
4) Mätnoggrannheten kan minska till följd av ogynnsamma omgivningsvill-
kor (t.ex. direkt solbelysning).
Serienumret 45 på typskylten identifierar mätverktyget entydigt.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (skyddar mot
damm och tillfällig
neddoppning)
Svenska | 149
