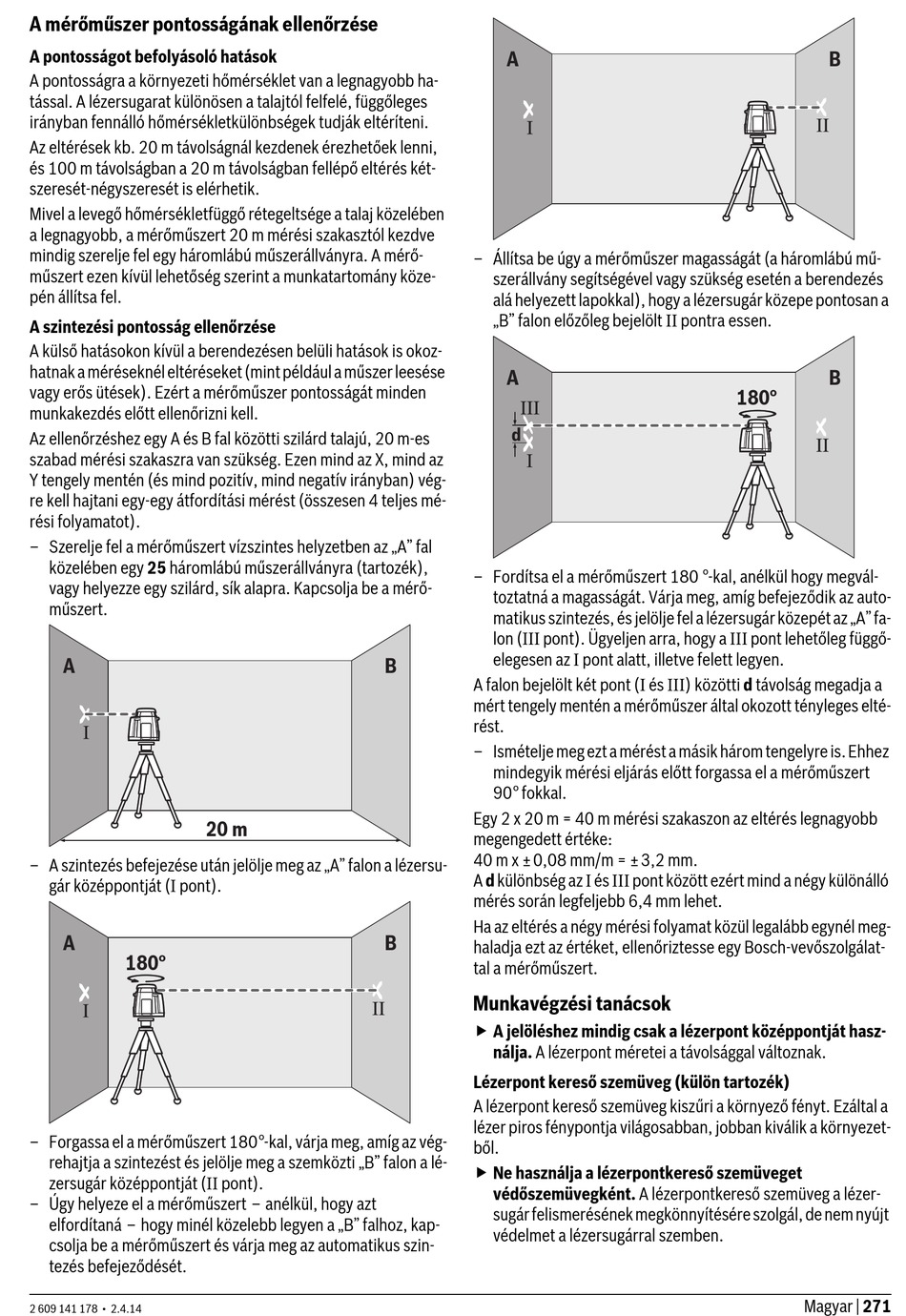

A mérőműszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A pontosságra a környezeti hőmérséklet van a legnagyobb ha-
tással. A lézersugarat különösen a talajtól felfelé, függőleges
irányban fennálló hőmérsékletkülönbségek tudják eltéríteni.
Az eltérések kb. 20 m távolságnál kezdenek érezhetőek lenni,
és 100 m távolságban a 20 m távolságban fellépő eltérés két-
szeresét-négyszeresét is elérhetik.
Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelében
a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve
mindig szerelje fel egy háromlábú műszerállványra. A mérő-
műszert ezen kívül lehetőség szerint a munkatartomány köze-
pén állítsa fel.
A szintezési pontosság ellenőrzése
A külső hatásokon kívül a berendezésen belüli hatások is okoz-
hatnak a méréseknél eltéréseket (mint például a műszer leesése
vagy erős ütések). Ezért a mérőműszer pontosságát minden
munkakezdés előtt ellenőrizni kell.
Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es
szabad mérési szakaszra van szükség. Ezen mind az X, mind az
Y tengely mentén (és mind pozitív, mind negatív irányban) vég-
re kell hajtani egy-egy átfordítási mérést (összesen 4 teljes mé-
rési folyamatot).
– Szerelje fel a mérőműszert vízszintes helyzetben az „A" fal
közelében egy 25 háromlábú műszerállványra (tartozék),
vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérő-
műszert.
A
– A szintezés befejezése után jelölje meg az „A" falon a lézersu-
gár középpontját (I pont).
A
180°
– Forgassa el a mérőműszert 180°-kal, várja meg, amíg az vég-
rehajtja a szintezést és jelölje meg a szemközti „B" falon a lé-
zersugár középpontját (II pont).
– Úgy helyeze el a mérőműszert – anélkül, hogy azt
elfordítaná – hogy minél közelebb legyen a „B" falhoz, kap-
csolja be a mérőműszert és várja meg az automatikus szin-
tezés befejeződését.
2 609 141 178 • 2.4.14
20 m
A
– Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-
szerállvány segítségével vagy szükség esetén a berendezés
alá helyezett lapokkal), hogy a lézersugár közepe pontosan a
„B" falon előzőleg bejelölt II pontra essen.
A
d
– Fordítsa el a mérőműszert 180 °-kal, anélkül hogy megvál-
toztatná a magasságát. Várja meg, amíg befejeződik az auto-
matikus szintezés, és jelölje fel a lézersugár közepét az „A" fa-
lon (III pont). Ügyeljen arra, hogy a III pont lehetőleg függő-
elegesen az I pont alatt, illetve felett legyen.
B
A falon bejelölt két pont (I és III) közötti d távolság megadja a
mért tengely mentén a mérőműszer által okozott tényleges elté-
rést.
– Ismételje meg ezt a mérést a másik három tengelyre is. Ehhez
mindegyik mérési eljárás előtt forgassa el a mérőműszert
90° fokkal.
Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
40 m x ±0,08 mm/m = ±3,2 mm.
A d különbség az I és III pont között ezért mind a négy különálló
mérés során legfeljebb 6,4 mm lehet.
Ha az eltérés a négy mérési folyamat közül legalább egynél meg-
B
haladja ezt az értéket, ellenőriztesse egy Bosch-vevőszolgálat-
tal a mérőműszert.
Munkavégzési tanácsok
A jelöléshez mindig csak a lézerpont középpontját hasz-
nálja. A lézerpont méretei a távolsággal változnak.
Lézerpont kereső szemüveg (külön tartozék)
A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a
lézer piros fénypontja világosabban, jobban kiválik a környezet-
ből.
Ne használja a lézerpontkereső szemüveget
védőszemüvegként. A lézerpontkereső szemüveg a lézer-
sugár felismerésének megkönnyítésére szolgál, de nem nyújt
védelmet a lézersugárral szemben.
B
B
180°
Magyar | 271
