Arbeiten mit der Fernbedienung (Zubehör)
Beim Drücken der Bedientasten kann das Messwerkzeug aus
der Nivellierung gebracht werden, sodass die Rotation kurzzei-
tig stoppt. Durch den Einsatz der Fernbedienung 26 wird dieser
Effekt vermieden.
Die Empfangslinsen 1 für die Fernbedienung befinden sich an
vier Seiten neben dem Rotationskopf.
Zum Arbeiten mit der Fernbedienung lesen und beachten Sie
deren Betriebsanleitung.
Arbeiten mit dem Stativ (Zubehör)
Das Messwerkzeug verfügt über eine 5/8"-Stativaufnahme für Ho-
rizontalbetrieb auf einem Stativ. Setzen Sie das Messwerkzeug
mit der Stativaufnahme 20 auf das 5/8"-Gewinde des Stativs auf
und schrauben Sie es mit der Feststellschraube des Stativs fest.
Bei einem Stativ 25 mit Maßskala am Auszug können Sie den
Höhenversatz direkt einstellen.
Arbeiten mit Wandhalter und Ausrichteinheit (Zubehör)
(RL25HV)
– Sie können das Messwerkzeug auch am Wandhalter mit Aus-
richteinheit 28 montieren. Schrauben Sie dazu die 5/8"-
Schraube des Wandhalters in die Stativaufnahme 20 am
Messwerkzeug.
Montage an einer Wand: Die Montage an einer Wand empfiehlt
sich z.B. bei Arbeiten, die über der Auszughöhe von Stativen
liegen, oder bei Arbeiten auf instabilem Untergrund und ohne
Stativ. Befestigen Sie dazu den Wandhalter 28 mit montiertem
Messwerkzeug möglichst senkrecht an einer Wand.
Montage auf einem Stativ: Sie können den Wandhalter 28 eben-
so mit der Stativaufnahme auf der Rückseite auf ein Stativ auf-
schrauben. Diese Befestigung empfiehlt sich besonders bei Ar-
beiten, bei denen die Rotationsebene auf eine Bezugslinie
ausgerichtet werden soll.
Mithilfe der Ausrichteinheit können Sie das montierte Mess-
werkzeug senkrecht (bei Montage an der Wand) bzw. waage-
recht (bei Montage auf einem Stativ) in einem Bereich von ca.
15 cm verschieben.
Arbeiten mit der Laser-Zieltafel (Zubehör)
Mithilfe der Laser-Zieltafel 29 können Sie die Lasermarkierung
auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.
Durch die Magnethalterung kann die Laser-Zieltafel auch an De-
ckenkonstruktionen befestigt werden.
Mit dem Nullfeld und der Skala können Sie den Versatz zur ge-
wünschten Höhe messen und an anderer Stelle wieder antra-
gen. Damit entfällt das exakte Einstellen des Messwerkzeugs
auf die zu übertragende Höhe.
Die Laser-Zieltafel 29 hat eine Reflexbeschichtung, die die
Sichtbarkeit des Laserstrahls in größerer Entfernung bzw. bei
starker Sonnenstrahlung verbessert. Die Helligkeitsverstär-
kung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf
die Laser-Zieltafel blicken.
Arbeiten mit der Messlatte (Zubehör)
Zum Prüfen von Ebenheiten oder dem Antragen von Gefällen
empfiehlt sich die Verwendung der Messlatte 24 zusammen mit
dem Laserempfänger.
16 | Deutsch

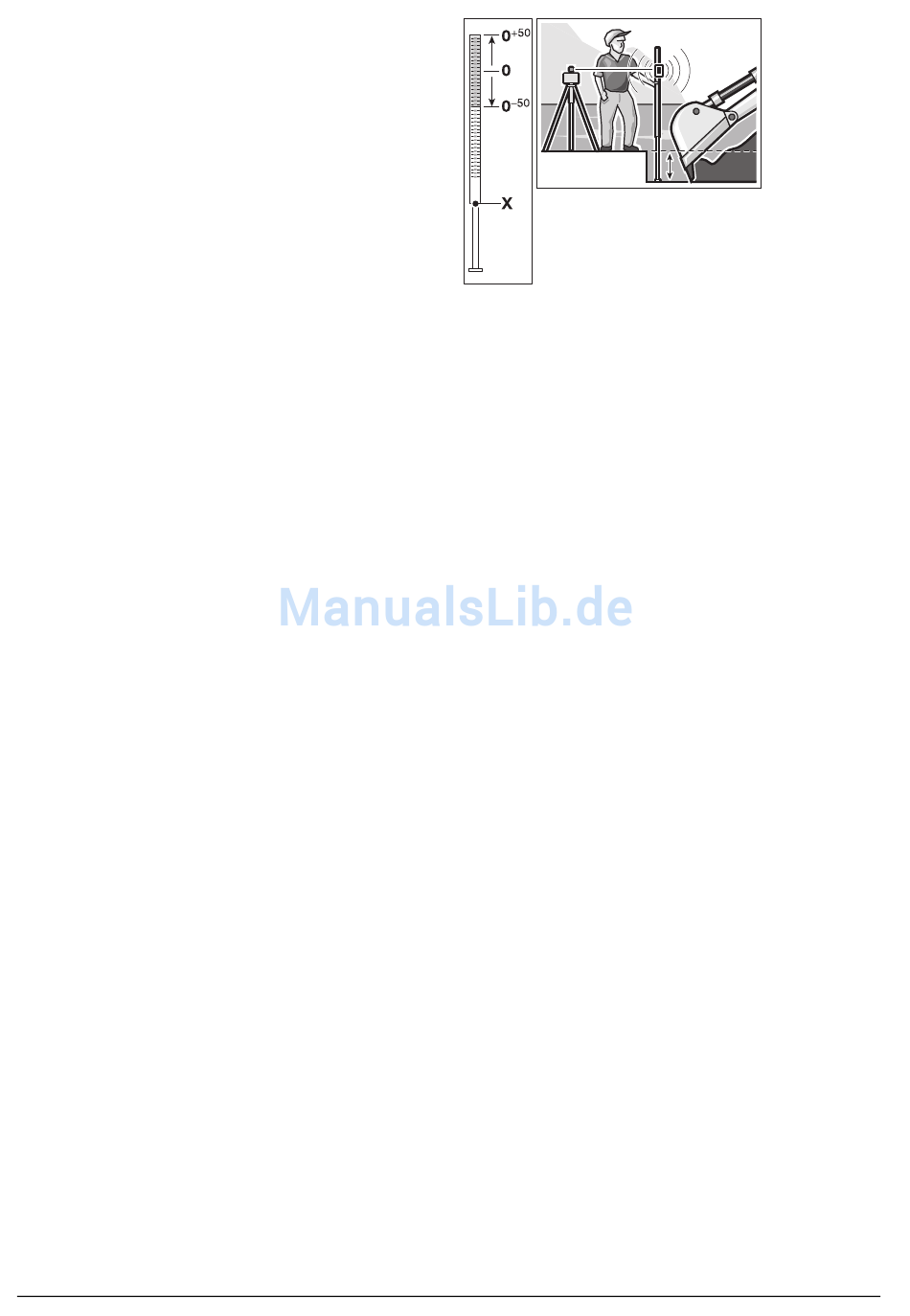

Auf der Messlatte 24 ist oben eine relative Maßskala (±50 cm)
aufgetragen. Deren Nullhöhe können Sie unten am Auszug vorwäh-
len. Damit lassen sich Abweichungen von der Sollhöhe direkt able-
sen.
Arbeitsbeispiele
Tiefenüberprüfung von Baugruben (siehe Bild B)
– Stellen Sie das Messwerkzeug auf einer stabilen Unterlage
auf oder montieren Sie es auf einem Stativ 25.
Arbeiten mit Stativ: Richten Sie den Laserstrahl auf die ge-
wünschte Höhe aus. Übertragen bzw. überprüfen Sie die Hö-
he am Zielort.
Arbeiten ohne Stativ: Ermitteln Sie die Höhendifferenz zwi-
schen Laserstrahl und Höhe am Referenzpunkt mithilfe der
Laser-Zieltafel 29. Übertragen bzw. überprüfen Sie die ge-
messene Höhendifferenz am Zielort.
Beim Messen auf große Entfernungen sollten Sie das Messwerk-
zeug immer in der Mitte der Arbeitsfläche und auf einem Stativ
aufstellen, um Störeinflüsse zu verringern.
Montieren Sie bei Arbeiten auf unsicherem Boden das Mess-
werkzeug auf dem Stativ 25. Achten Sie darauf, dass die
Schockwarnungsfunktion aktiviert ist, um Fehlmessungen bei
Bodenbewegungen oder Erschütterungen des Messwerkzeugs
zu vermeiden.
2 609 141 178 • 2.4.14
