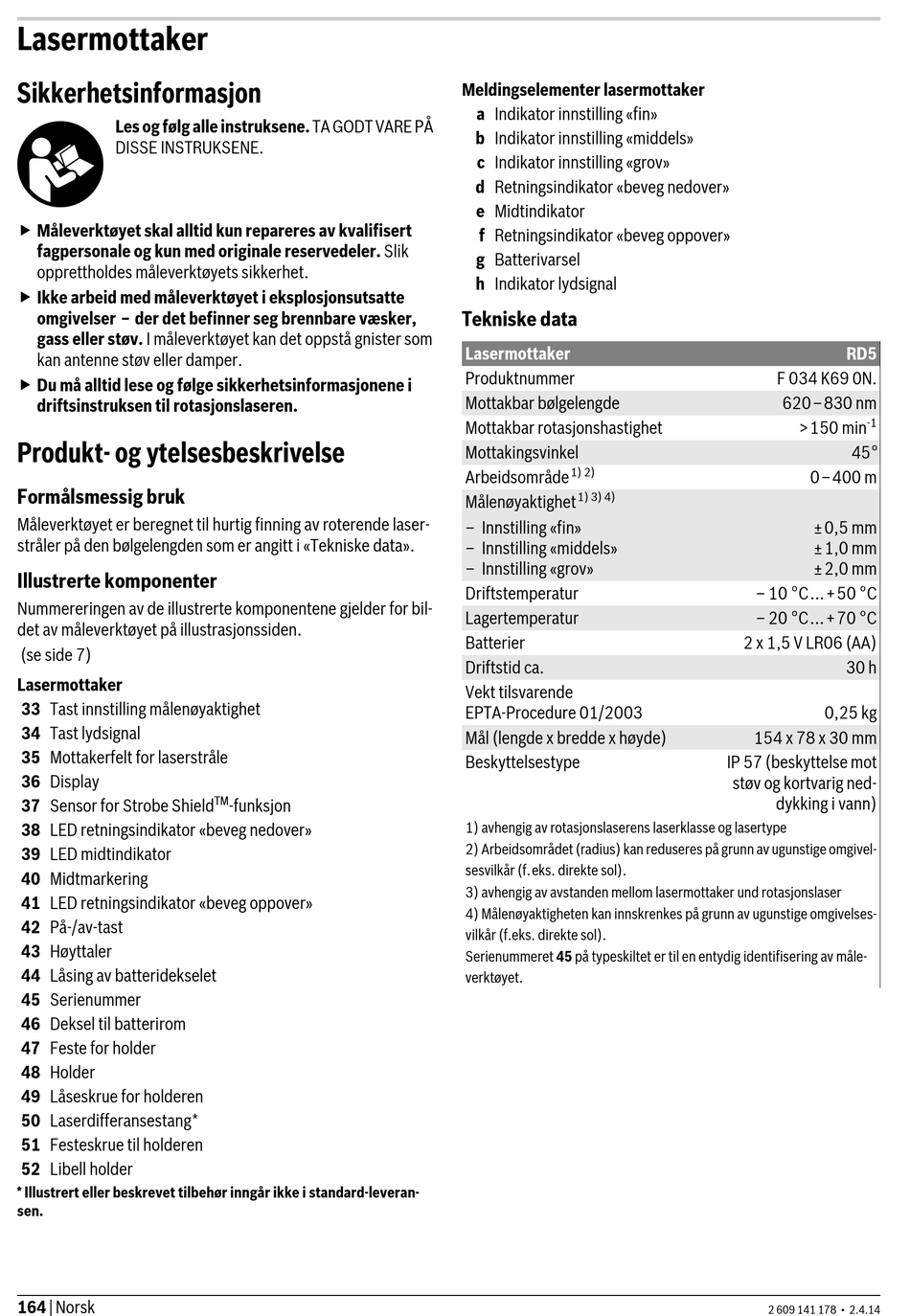

Bosch RL25H Originalbetriebsanleitung Seite 164

Lasermottaker
Sikkerhetsinformasjon
Les og følg alle instruksene. TA GODT VARE PÅ
DISSE INSTRUKSENE.
 Måleverktøyet skal alltid kun repareres av kvalifisert
fagpersonale og kun med originale reservedeler. Slik
opprettholdes måleverktøyets sikkerhet.
 Ikke arbeid med måleverktøyet i eksplosjonsutsatte
omgivelser – der det befinner seg brennbare væsker,
gass eller støv. I måleverktøyet kan det oppstå gnister som
kan antenne støv eller damper.
 Du må alltid lese og følge sikkerhetsinformasjonene i
driftsinstruksen til rotasjonslaseren.
Produkt- og ytelsesbeskrivelse
Formålsmessig bruk
Måleverktøyet er beregnet til hurtig finning av roterende laser-
stråler på den bølgelengden som er angitt i «Tekniske data».
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bil-
det av måleverktøyet på illustrasjonssiden.
(se side 7)
Lasermottaker
33 Tast innstilling målenøyaktighet
34 Tast lydsignal
35 Mottakerfelt for laserstråle
36 Display
37 Sensor for Strobe Shield
38 LED retningsindikator «beveg nedover»
39 LED midtindikator
40 Midtmarkering
41 LED retningsindikator «beveg oppover»
42 På-/av-tast
43 Høyttaler
44 Låsing av batteridekselet
45 Serienummer
46 Deksel til batterirom
47 Feste for holder
48 Holder
49 Låseskrue for holderen
50 Laserdifferansestang*
51 Festeskrue til holderen
52 Libell holder
* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen.
164 | Norsk
TM
-funksjon
Meldingselementer lasermottaker
a Indikator innstilling «fin»
b Indikator innstilling «middels»
c Indikator innstilling «grov»
d Retningsindikator «beveg nedover»
e Midtindikator
f Retningsindikator «beveg oppover»
g Batterivarsel
h Indikator lydsignal
Tekniske data
Lasermottaker
Produktnummer
Mottakbar bølgelengde
Mottakbar rotasjonshastighet
Mottakingsvinkel
1) 2)
Arbeidsområde
1) 3) 4)
Målenøyaktighet
– Innstilling «fin»
– Innstilling «middels»
– Innstilling «grov»
Driftstemperatur
Lagertemperatur
Batterier
Driftstid ca.
Vekt tilsvarende
EPTA-Procedure 01/2003
Mål (lengde x bredde x høyde)
Beskyttelsestype
1) avhengig av rotasjonslaserens laserklasse og lasertype
2) Arbeidsområdet (radius) kan reduseres på grunn av ugunstige omgivel-
sesvilkår (f.eks. direkte sol).
3) avhengig av avstanden mellom lasermottaker und rotasjonslaser
4) Målenøyaktigheten kan innskrenkes på grunn av ugunstige omgivelses-
vilkår (f.eks. direkte sol).
Serienummeret 45 på typeskiltet er til en entydig identifisering av måle-
verktøyet.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (beskyttelse mot
støv og kortvarig ned-
dykking i vann)
