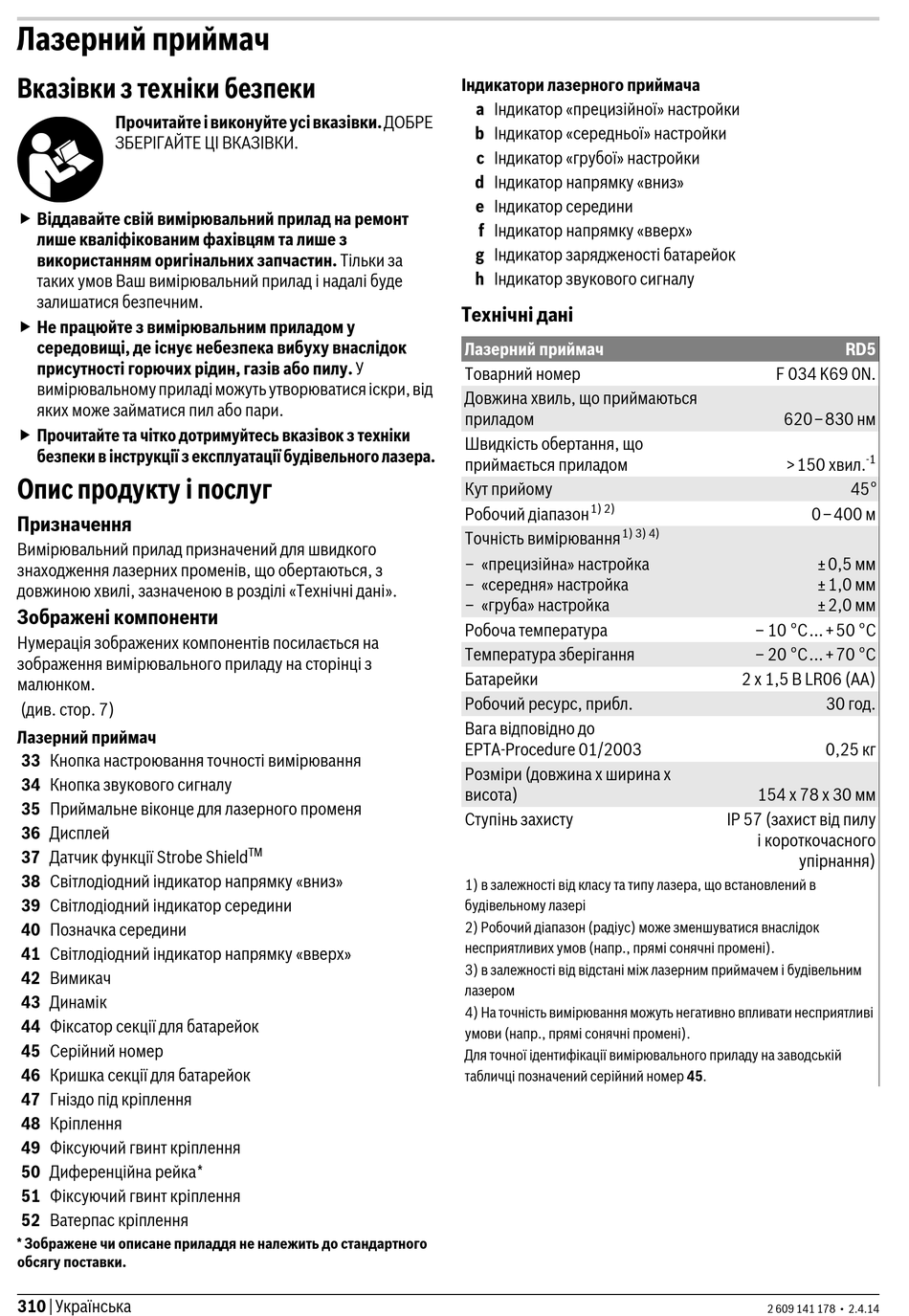

Лазерний приймач
Вказівки з техніки безпеки
Прочитайте і виконуйте усі вказівки. ДОБРЕ
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
 Віддавайте свій вимірювальний прилад на ремонт
лише кваліфікованим фахівцям та лише з
використанням оригінальних запчастин. Тільки за
таких умов Ваш вимірювальний прилад і надалі буде
залишатися безпечним.
 Не працюйте з вимірювальним приладом у
середовищі, де існує небезпека вибуху внаслідок
присутності горючих рідин, газів або пилу. У
вимірювальному приладі можуть утворюватися іскри, від
яких може займатися пил або пари.
 Прочитайте та чітко дотримуйтесь вказівок з техніки
безпеки в інструкції з експлуатації будівельного лазера.
Опис продукту і послуг
Призначення
Вимірювальний прилад призначений для швидкого
знаходження лазерних променів, що обертаються, з
довжиною хвилі, зазначеною в розділі «Технічні дані».
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення вимірювального приладу на сторінці з
малюнком.
(див. стор. 7)
Лазерний приймач
33 Кнопка настроювання точності вимірювання
34 Кнопка звукового сигналу
35 Приймальне віконце для лазерного променя
36 Дисплей
37 Датчик функції Strobe Shield
38 Світлодіодний індикатор напрямку «вниз»
39 Світлодіодний індикатор середини
40 Позначка середини
41 Світлодіодний індикатор напрямку «вверх»
42 Вимикач
43 Динамік
44 Фіксатор секції для батарейок
45 Серійний номер
46 Кришка секції для батарейок
47 Гніздо під кріплення
48 Кріплення
49 Фіксуючий гвинт кріплення
50 Диференційна рейка*
51 Фіксуючий гвинт кріплення
52 Ватерпас кріплення
* Зображене чи описане приладдя не належить до стандартного
обсягу поставки.
310 | Українська
TM
Індикатори лазерного приймача
a Індикатор «прецизійної» настройки
b Індикатор «середньої» настройки
c Індикатор «грубої» настройки
d Індикатор напрямку «вниз»
e Індикатор середини
f Індикатор напрямку «вверх»
g Індикатор зарядженості батарейок
h Індикатор звукового сигналу
Технічні дані
Лазерний приймач
Товарний номер
Довжина хвиль, що приймаються
приладом
Швидкість обертання, що
приймається приладом
Кут прийому
1) 2)
Робочий діапазон
1) 3) 4)
Точність вимірювання
– «прецизійна» настройка
– «середня» настройка
– «груба» настройка
Робоча температура
Температура зберігання
Батарейки
Робочий ресурс, прибл.
Вага відповідно до
EPTA-Procedure 01/2003
Розміри (довжина x ширина x
висота)
Ступінь захисту
1) в залежності від класу та типу лазера, що встановлений в
будівельному лазері
2) Робочий діапазон (радіус) може зменшуватися внаслідок
несприятливих умов (напр., прямі сонячні промені).
3) в залежності від відстані між лазерним приймачем і будівельним
лазером
4) На точність вимірювання можуть негативно впливати несприятливі
умови (напр., прямі сонячні промені).
Для точної ідентифікації вимірювального приладу на заводській
табличці позначений серійний номер 45.
RD5
F 034 K69 0N.
620–830 нм
-1
>150 хвил.
45°
0–400 м
±0,5 мм
±1,0 мм
±2,0 мм
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 В LR06 (AA)
30 год.
0,25 кг
154 x 78 x 30 мм
IP 57 (захист від пилу
і короткочасного
упірнання)
