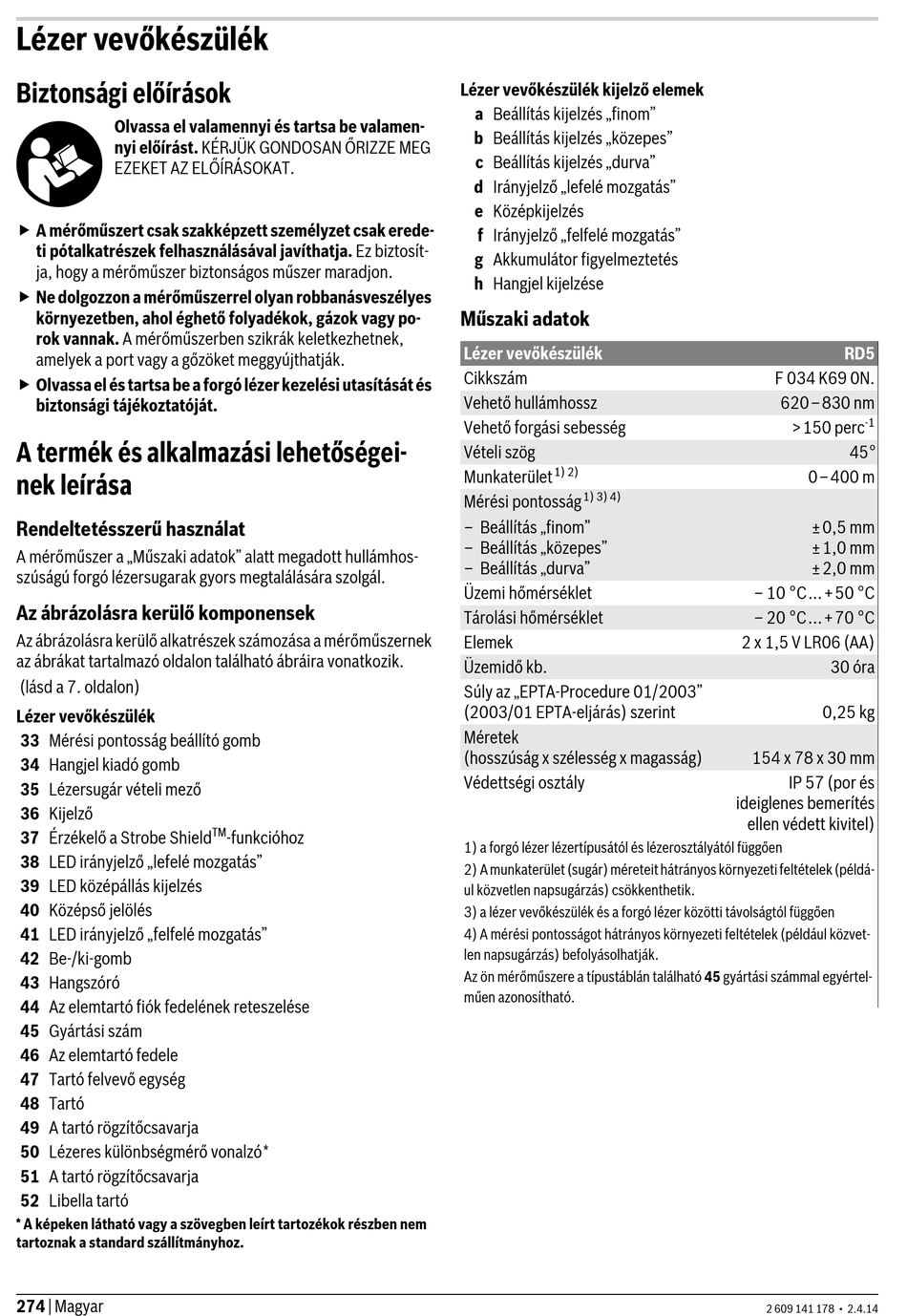

Lézer vevőkészülék
Biztonsági előírások
Olvassa el valamennyi és tartsa be valamen-
nyi előírást. KÉRJÜK GONDOSAN ŐRIZZE MEG
EZEKET AZ ELŐÍRÁSOKAT.
A mérőműszert csak szakképzett személyzet csak erede-
ti pótalkatrészek felhasználásával javíthatja. Ez biztosít-
ja, hogy a mérőműszer biztonságos műszer maradjon.
Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes
környezetben, ahol éghető folyadékok, gázok vagy po-
rok vannak. A mérőműszerben szikrák keletkezhetnek,
amelyek a port vagy a gőzöket meggyújthatják.
Olvassa el és tartsa be a forgó lézer kezelési utasítását és
biztonsági tájékoztatóját.
A termék és alkalmazási lehetőségei-
nek leírása
Rendeltetésszerű használat
A mérőműszer a „Műszaki adatok" alatt megadott hullámhos-
szúságú forgó lézersugarak gyors megtalálására szolgál.
Az ábrázolásra kerülő komponensek
Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek
az ábrákat tartalmazó oldalon található ábráira vonatkozik.
(lásd a 7. oldalon)
Lézer vevőkészülék
33 Mérési pontosság beállító gomb
34 Hangjel kiadó gomb
35 Lézersugár vételi mező
36 Kijelző
37 Érzékelő a Strobe Shield
38 LED irányjelző „lefelé mozgatás"
39 LED középállás kijelzés
40 Középső jelölés
41 LED irányjelző „felfelé mozgatás"
42 Be-/ki-gomb
43 Hangszóró
44 Az elemtartó fiók fedelének reteszelése
45 Gyártási szám
46 Az elemtartó fedele
47 Tartó felvevő egység
48 Tartó
49 A tartó rögzítőcsavarja
50 Lézeres különbségmérő vonalzó*
51 A tartó rögzítőcsavarja
52 Libella tartó
* A képeken látható vagy a szövegben leírt tartozékok részben nem
tartoznak a standard szállítmányhoz.
274 | Magyar
TM
-funkcióhoz
Lézer vevőkészülék kijelző elemek
a Beállítás kijelzés „finom"
b Beállítás kijelzés „közepes"
c Beállítás kijelzés „durva"
d Irányjelző „lefelé mozgatás"
e Középkijelzés
f Irányjelző „felfelé mozgatás"
g Akkumulátor figyelmeztetés
h Hangjel kijelzése
Műszaki adatok
Lézer vevőkészülék
Cikkszám
Vehető hullámhossz
Vehető forgási sebesség
Vételi szög
1) 2)
Munkaterület
1) 3) 4)
Mérési pontosság
– Beállítás „finom"
– Beállítás „közepes"
– Beállítás „durva"
Üzemi hőmérséklet
Tárolási hőmérséklet
Elemek
Üzemidő kb.
Súly az „EPTA-Procedure 01/2003"
(2003/01 EPTA-eljárás) szerint
Méretek
(hosszúság x szélesség x magasság)
Védettségi osztály
1) a forgó lézer lézertípusától és lézerosztályától függően
2) A munkaterület (sugár) méreteit hátrányos környezeti feltételek (példá-
ul közvetlen napsugárzás) csökkenthetik.
3) a lézer vevőkészülék és a forgó lézer közötti távolságtól függően
4) A mérési pontosságot hátrányos környezeti feltételek (például közvet-
len napsugárzás) befolyásolhatják.
Az ön mérőműszere a típustáblán található 45 gyártási számmal egyértel-
műen azonosítható.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 perc
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 óra
0,25 kg
154 x 78 x 30 mm
IP 57 (por és
ideiglenes bemerítés
ellen védett kivitel)
2 609 141 178 • 2.4.14
