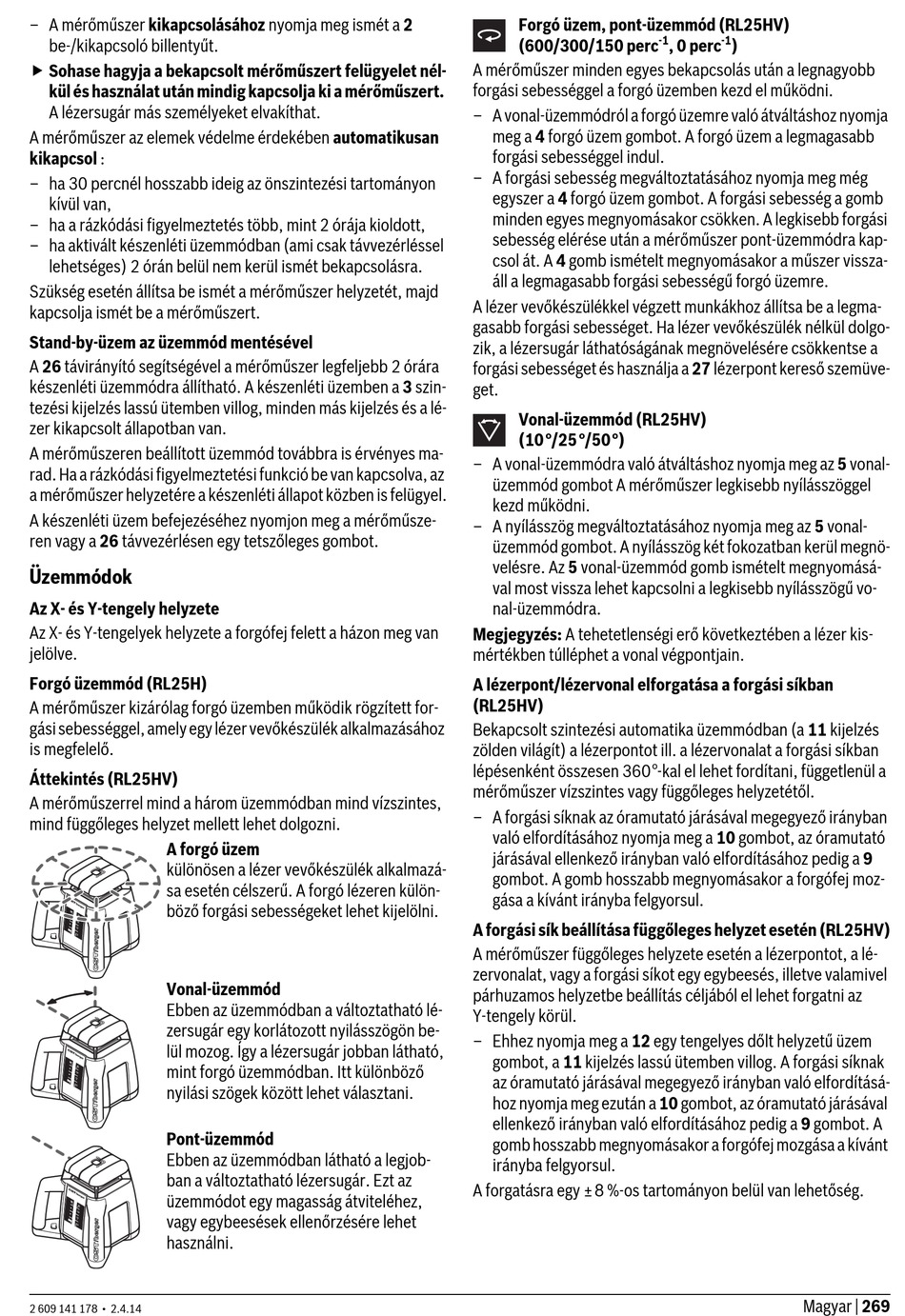

Bosch RL25H Originalbetriebsanleitung Seite 269

– A mérőműszer kikapcsolásához nyomja meg ismét a 2
be-/kikapcsoló billentyűt.
 Sohase hagyja a bekapcsolt mérőműszert felügyelet nél-
kül és használat után mindig kapcsolja ki a mérőműszert.
A lézersugár más személyeket elvakíthat.
A mérőműszer az elemek védelme érdekében automatikusan
kikapcsol :
– ha 30 percnél hosszabb ideig az önszintezési tartományon
kívül van,
– ha a rázkódási figyelmeztetés több, mint 2 órája kioldott,
– ha aktivált készenléti üzemmódban (ami csak távvezérléssel
lehetséges) 2 órán belül nem kerül ismét bekapcsolásra.
Szükség esetén állítsa be ismét a mérőműszer helyzetét, majd
kapcsolja ismét be a mérőműszert.
Stand-by-üzem az üzemmód mentésével
A 26 távirányító segítségével a mérőműszer legfeljebb 2 órára
készenléti üzemmódra állítható. A készenléti üzemben a 3 szin-
tezési kijelzés lassú ütemben villog, minden más kijelzés és a lé-
zer kikapcsolt állapotban van.
A mérőműszeren beállított üzemmód továbbra is érvényes ma-
rad. Ha a rázkódási figyelmeztetési funkció be van kapcsolva, az
a mérőműszer helyzetére a készenléti állapot közben is felügyel.
A készenléti üzem befejezéséhez nyomjon meg a mérőműsze-
ren vagy a 26 távvezérlésen egy tetszőleges gombot.
Üzemmódok
Az X- és Y-tengely helyzete
Az X- és Y-tengelyek helyzete a forgófej felett a házon meg van
jelölve.
Forgó üzemmód (RL25H)
A mérőműszer kizárólag forgó üzemben működik rögzített for-
gási sebességgel, amely egy lézer vevőkészülék alkalmazásához
is megfelelő.
Áttekintés (RL25HV)
A mérőműszerrel mind a három üzemmódban mind vízszintes,
mind függőleges helyzet mellett lehet dolgozni.
A forgó üzem
különösen a lézer vevőkészülék alkalmazá-
sa esetén célszerű. A forgó lézeren külön-
böző forgási sebességeket lehet kijelölni.
Vonal-üzemmód
Ebben az üzemmódban a változtatható lé-
zersugár egy korlátozott nyilásszögön be-
lül mozog. Így a lézersugár jobban látható,
mint forgó üzemmódban. Itt különböző
nyilási szögek között lehet választani.
Pont-üzemmód
Ebben az üzemmódban látható a legjob-
ban a változtatható lézersugár. Ezt az
üzemmódot egy magasság átviteléhez,
vagy egybeesések ellenőrzésére lehet
használni.
2 609 141 178 • 2.4.14
Forgó üzem, pont-üzemmód (RL25HV)
(600/300/150 perc
A mérőműszer minden egyes bekapcsolás után a legnagyobb
forgási sebességgel a forgó üzemben kezd el működni.
– A vonal-üzemmódról a forgó üzemre való átváltáshoz nyomja
meg a 4 forgó üzem gombot. A forgó üzem a legmagasabb
forgási sebességgel indul.
– A forgási sebesség megváltoztatásához nyomja meg még
egyszer a 4 forgó üzem gombot. A forgási sebesség a gomb
minden egyes megnyomásakor csökken. A legkisebb forgási
sebesség elérése után a mérőműszer pont-üzemmódra kap-
csol át. A 4 gomb ismételt megnyomásakor a műszer vissza-
áll a legmagasabb forgási sebességű forgó üzemre.
A lézer vevőkészülékkel végzett munkákhoz állítsa be a legma-
gasabb forgási sebességet. Ha lézer vevőkészülék nélkül dolgo-
zik, a lézersugár láthatóságának megnövelésére csökkentse a
forgási sebességet és használja a 27 lézerpont kereső szemüve-
get.
Vonal-üzemmód (RL25HV)
(10°/25°/50°)
– A vonal-üzemmódra való átváltáshoz nyomja meg az 5 vonal-
üzemmód gombot A mérőműszer legkisebb nyílásszöggel
kezd működni.
– A nyílásszög megváltoztatásához nyomja meg az 5 vonal-
üzemmód gombot. A nyílásszög két fokozatban kerül megnö-
velésre. Az 5 vonal-üzemmód gomb ismételt megnyomásá-
val most vissza lehet kapcsolni a legkisebb nyílásszögű vo-
nal-üzemmódra.
Megjegyzés: A tehetetlenségi erő következtében a lézer kis-
mértékben túlléphet a vonal végpontjain.
A lézerpont/lézervonal elforgatása a forgási síkban
(RL25HV)
Bekapcsolt szintezési automatika üzemmódban (a 11 kijelzés
zölden világít) a lézerpontot ill. a lézervonalat a forgási síkban
lépésenként összesen 360°-kal el lehet fordítani, függetlenül a
mérőműszer vízszintes vagy függőleges helyzetétől.
– A forgási síknak az óramutató járásával megegyező irányban
való elfordításához nyomja meg a 10 gombot, az óramutató
járásával ellenkező irányban való elfordításához pedig a 9
gombot. A gomb hosszabb megnyomásakor a forgófej moz-
gása a kívánt irányba felgyorsul.
A forgási sík beállítása függőleges helyzet esetén (RL25HV)
A mérőműszer függőleges helyzete esetén a lézerpontot, a lé-
zervonalat, vagy a forgási síkot egy egybeesés, illetve valamivel
párhuzamos helyzetbe beállítás céljából el lehet forgatni az
Y-tengely körül.
– Ehhez nyomja meg a 12 egy tengelyes dőlt helyzetű üzem
gombot, a 11 kijelzés lassú ütemben villog. A forgási síknak
az óramutató járásával megegyező irányban való elfordításá-
hoz nyomja meg ezután a 10 gombot, az óramutató járásával
ellenkező irányban való elfordításához pedig a 9 gombot. A
gomb hosszabb megnyomásakor a forgófej mozgása a kívánt
irányba felgyorsul.
A forgatásra egy ±8 %-os tartományon belül van lehetőség.
-1 -1
, 0 perc )
Magyar | 269
