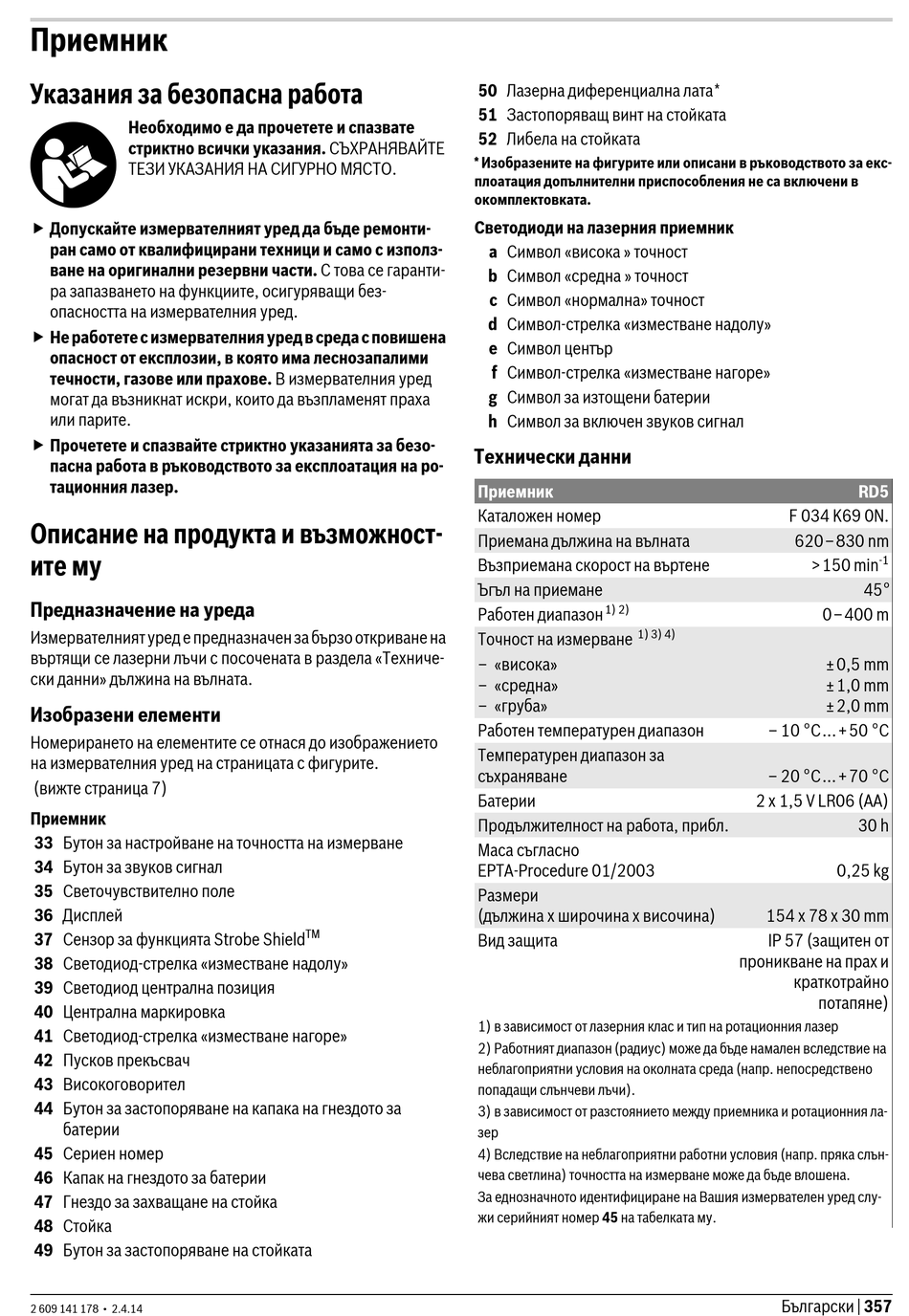

Приемник
Указания за безопасна работа
Необходимо е да прочетете и спазвате
стриктно всички указания. СЪХРАНЯВАЙТЕ
ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.
 Допускайте измервателният уред да бъде ремонти-
ран само от квалифицирани техници и само с използ-
ване на оригинални резервни части. С това се гаранти-
ра запазването на функциите, осигуряващи без-
опасността на измервателния уред.
 Не работете с измервателния уред в среда с повишена
опасност от експлозии, в която има леснозапалими
течности, газове или прахове. В измервателния уред
могат да възникнат искри, които да възпламенят праха
или парите.
 Прочетете и спазвайте стриктно указанията за безо-
пасна работа в ръководството за експлоатация на ро-
тационния лазер.
Описание на продукта и възможност-
ите му
Предназначение на уреда
Измервателният уред е предназначен за бързо откриване на
въртящи се лазерни лъчи с посочената в раздела «Техниче-
ски данни» дължина на вълната.
Изобразени елементи
Номерирането на елементите се отнася до изображението
на измервателния уред на страницата с фигурите.
(вижте страница 7)
Приемник
33 Бутон за настройване на точността на измерване
34 Бутон за звуков сигнал
35 Светочувствително поле
36 Дисплей
37 Сензор за функцията Strobe Shield
38 Светодиод-стрелка «изместване надолу»
39 Светодиод централна позиция
40 Централна маркировка
41 Светодиод-стрелка «изместване нагоре»
42 Пусков прекъсвач
43 Високоговорител
44 Бутон за застопоряване на капака на гнездото за
батерии
45 Сериен номер
46 Капак на гнездото за батерии
47 Гнездо за захващане на стойка
48 Стойка
49 Бутон за застопоряване на стойката
2 609 141 178 • 2.4.14
* Изобразените на фигурите или описани в ръководството за екс-
плоатация допълнителни приспособления не са включени в
окомплектовката.
Светодиоди на лазерния приемник
Технически данни
TM
50 Лазерна диференциална лата*
51 Застопоряващ винт на стойката
52 Либела на стойката
a Символ «висока » точност
b Символ «средна » точност
c Символ «нормална» точност
d Символ-стрелка «изместване надолу»
e Символ център
f Символ-стрелка «изместване нагоре»
g Символ за изтощени батерии
h Символ за включен звуков сигнал
Приемник
Каталожен номер
Приемана дължина на вълната
Възприемана скорост на въртене
Ъгъл на приемане
1) 2)
Работен диапазон
1) 3) 4)
Точност на измерване
– «висока»
– «средна»
– «груба»
Работен температурен диапазон
Температурен диапазон за
съхраняване
Батерии
Продължителност на работа, прибл.
Маса съгласно
EPTA-Procedure 01/2003
Размери
(дължина х широчина х височина)
Вид защита
1) в зависимост от лазерния клас и тип на ротационния лазер
2) Работният диапазон (радиус) може да бъде намален вследствие на
неблагоприятни условия на околната среда (напр. непосредствено
попадащи слънчеви лъчи).
3) в зависимост от разстоянието между приемника и ротационния ла-
зер
4) Вследствие на неблагоприятни работни условия (напр. пряка слън-
чева светлина) точността на измерване може да бъде влошена.
За еднозначното идентифициране на Вашия измервателен уред слу-
жи серийният номер 45 на табелката му.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (защитен от
проникване на прах и
краткотрайно
потапяне)
