A
180°

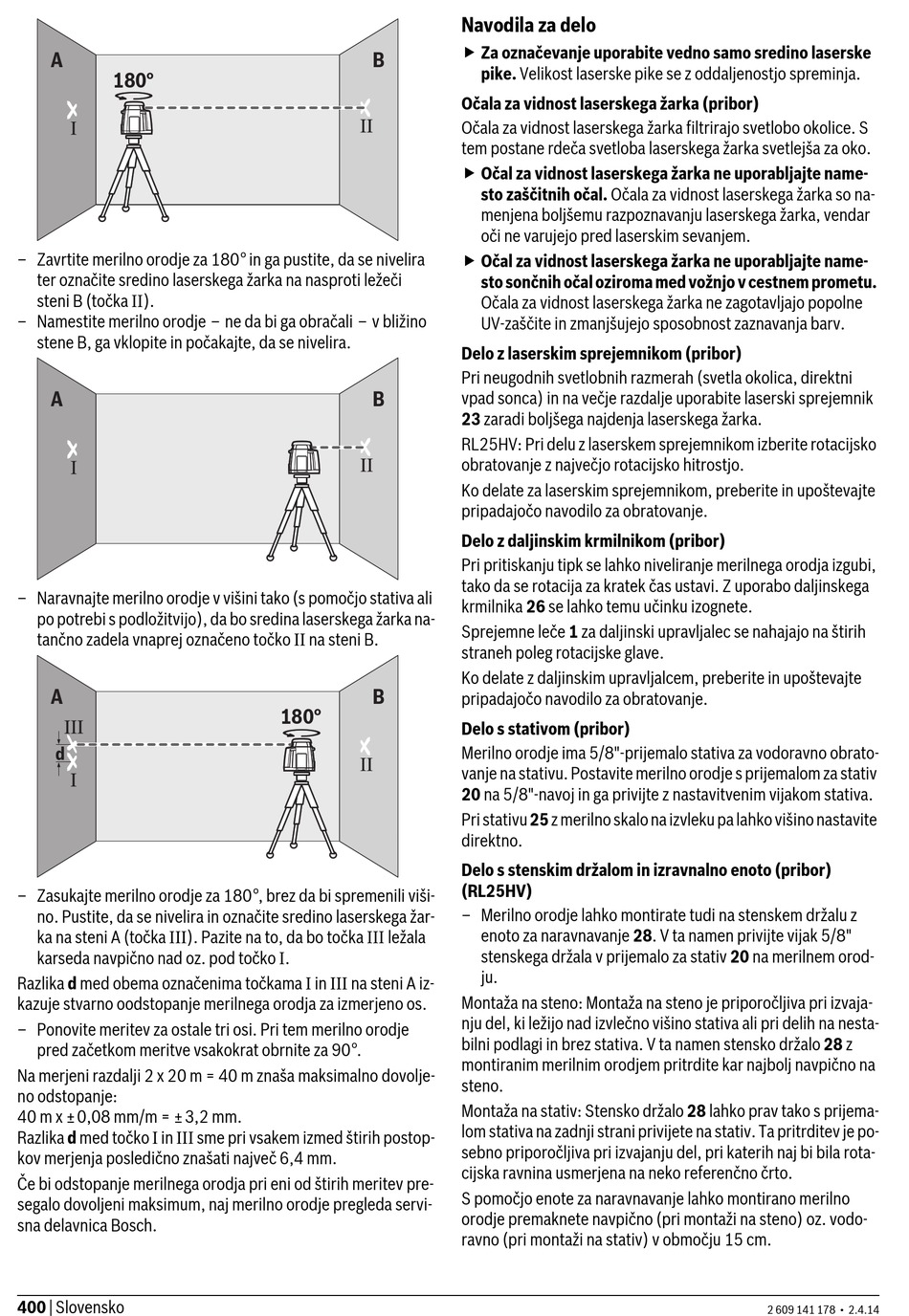

– Zavrtite merilno orodje za 180° in ga pustite, da se nivelira
ter označite sredino laserskega žarka na nasproti ležeči
steni B (točka II).
– Namestite merilno orodje – ne da bi ga obračali – v bližino
stene B, ga vklopite in počakajte, da se nivelira.
A
– Naravnajte merilno orodje v višini tako (s pomočjo stativa ali
po potrebi s podložitvijo), da bo sredina laserskega žarka na-
tančno zadela vnaprej označeno točko II na steni B.
A
d
– Zasukajte merilno orodje za 180°, brez da bi spremenili viši-
no. Pustite, da se nivelira in označite sredino laserskega žar-
ka na steni A (točka III). Pazite na to, da bo točka III ležala
karseda navpično nad oz. pod točko I.
Razlika d med obema označenima točkama I in III na steni A iz-
kazuje stvarno oodstopanje merilnega orodja za izmerjeno os.
– Ponovite meritev za ostale tri osi. Pri tem merilno orodje
pred začetkom meritve vsakokrat obrnite za 90°.
Na merjeni razdalji 2 x 20 m = 40 m znaša maksimalno dovolje-
no odstopanje:
40 m x ±0,08 mm/m = ±3,2 mm.
Razlika d med točko I in III sme pri vsakem izmed štirih postop-
kov merjenja posledično znašati največ 6,4 mm.
Če bi odstopanje merilnega orodja pri eni od štirih meritev pre-
segalo dovoljeni maksimum, naj merilno orodje pregleda servi-
sna delavnica Bosch.
400 | Slovensko
B
B
B
180°

Navodila za delo

 Za označevanje uporabite vedno samo sredino laserske
pike. Velikost laserske pike se z oddaljenostjo spreminja.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.
 Očal za vidnost laserskega žarka ne uporabljajte name-
sto zaščitnih očal. Očala za vidnost laserskega žarka so na-
menjena boljšemu razpoznavanju laserskega žarka, vendar
oči ne varujejo pred laserskim sevanjem.
 Očal za vidnost laserskega žarka ne uporabljajte name-
sto sončnih očal oziroma med vožnjo v cestnem prometu.
Očala za vidnost laserskega žarka ne zagotavljajo popolne
UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.
Delo z laserskim sprejemnikom (pribor)
Pri neugodnih svetlobnih razmerah (svetla okolica, direktni
vpad sonca) in na večje razdalje uporabite laserski sprejemnik
23 zaradi boljšega najdenja laserskega žarka.
RL25HV: Pri delu z laserskem sprejemnikom izberite rotacijsko
obratovanje z največjo rotacijsko hitrostjo.
Ko delate za laserskim sprejemnikom, preberite in upoštevajte
pripadajočo navodilo za obratovanje.
Delo z daljinskim krmilnikom (pribor)
Pri pritiskanju tipk se lahko niveliranje merilnega orodja izgubi,
tako da se rotacija za kratek čas ustavi. Z uporabo daljinskega
krmilnika 26 se lahko temu učinku izognete.
Sprejemne leče 1 za daljinski upravljalec se nahajajo na štirih
straneh poleg rotacijske glave.
Ko delate z daljinskim upravljalcem, preberite in upoštevajte
pripadajočo navodilo za obratovanje.
Delo s stativom (pribor)
Merilno orodje ima 5/8"-prijemalo stativa za vodoravno obrato-
vanje na stativu. Postavite merilno orodje s prijemalom za stativ
20 na 5/8"-navoj in ga privijte z nastavitvenim vijakom stativa.
Pri stativu 25 z merilno skalo na izvleku pa lahko višino nastavite
direktno.
Delo s stenskim držalom in izravnalno enoto (pribor)
(RL25HV)
– Merilno orodje lahko montirate tudi na stenskem držalu z
enoto za naravnavanje 28. V ta namen privijte vijak 5/8"
stenskega držala v prijemalo za stativ 20 na merilnem orod-
ju.
Montaža na steno: Montaža na steno je priporočljiva pri izvaja-
nju del, ki ležijo nad izvlečno višino stativa ali pri delih na nesta-
bilni podlagi in brez stativa. V ta namen stensko držalo 28 z
montiranim merilnim orodjem pritrdite kar najbolj navpično na
steno.
Montaža na stativ: Stensko držalo 28 lahko prav tako s prijema-
lom stativa na zadnji strani privijete na stativ. Ta pritrditev je po-
sebno priporočljiva pri izvajanju del, pri katerih naj bi bila rota-
cijska ravnina usmerjena na neko referenčno črto.
S pomočjo enote za naravnavanje lahko montirano merilno
orodje premaknete navpično (pri montaži na steno) oz. vodo-
ravno (pri montaži na stativ) v območju 15 cm.
