Radovi sa zidnim držačem i jedinicom za izravnavanje (pri-
bor) (RL25HV)
– Mjerni alat pomoću jedinice za izravnavanje 28 možete mon-
tirati na zidni držač. U tu svrhu vijak 5/8" zidnog držača uvijte
u stezač stativa 20 na mjernom alatu.
Montaža na zid: Montaža na zid preporučuje se npr. kod radova
koji leže preko izvatka stativa ili kod radova na nestabilnoj pod-
lozi i bez stativa. U tu svrhu pričvrstite zidni držač 28 sa monti-
ranim mjernim alatom, po mogućnosti okomito na zid.
Montaža na stativ: Zidni držač 28 možete isto tako sa priključ-
kom stativa pričvrstiti na stražnju stranu stativa. Ovo pričvršće-
nje se preporučuje posebno kod radova kod kojih ravnina rota-
cije treba biti izravnata na referentnoj liniji.
Pomoću jedinice za izravnavanje možete montirani mjerni alat
pomaknuti u području od cca. 15 cm okomito (kod montaže na
zid), odnosno vodoravno (kod montaže na stativ).
Rad sa laserskom ciljnom pločom (pribor)
Pomoću laserske ciljne ploče 29 oznaku lasera možete prenijeti
na pod, odnosno visinu lasera možete prenijeti na zid. Pomoću
magnetskog držača laserska ciljna ploča se može pričvrstiti i na
stropne konstrukcije.
Sa nultim poljem i skalom možete izmjeriti pomak do željene vi-
sine i ponovno nanijeti na drugo mjesto. Time se izostavlja točno
podešavanje mjernog alata na prenošenu visinu.
Laserska ciljna ploča 29 ima na sebi reflektirajući sloj koji po-
boljšava vidljivost laserske zrake na većoj udaljenosti, odnosno
kod jakih sunčevih zraka. Povećanje svjetloće može se uočiti sa-
mo kada gledate na lasersku ciljnu ploču paralelno sa laserskom
zrakom.
Radovi sa mjernom letvom (pribor)
Za ispitivanje ravnosti ili nanošenje nagiba preporučuje se pri-
mjena mjerne letve 24, zajedno sa prijemnikom lasera.
Na mjernoj letvi 24 gore je nanesena relativna mjerna skala
(±50 cm). Njenu nultu visinu možete prethodno odabrati dolje
na izdanku. Na taj se način mogu izravno očitati odstupanja od
zadane visine.
416 | Hrvatski
Radni primjeri

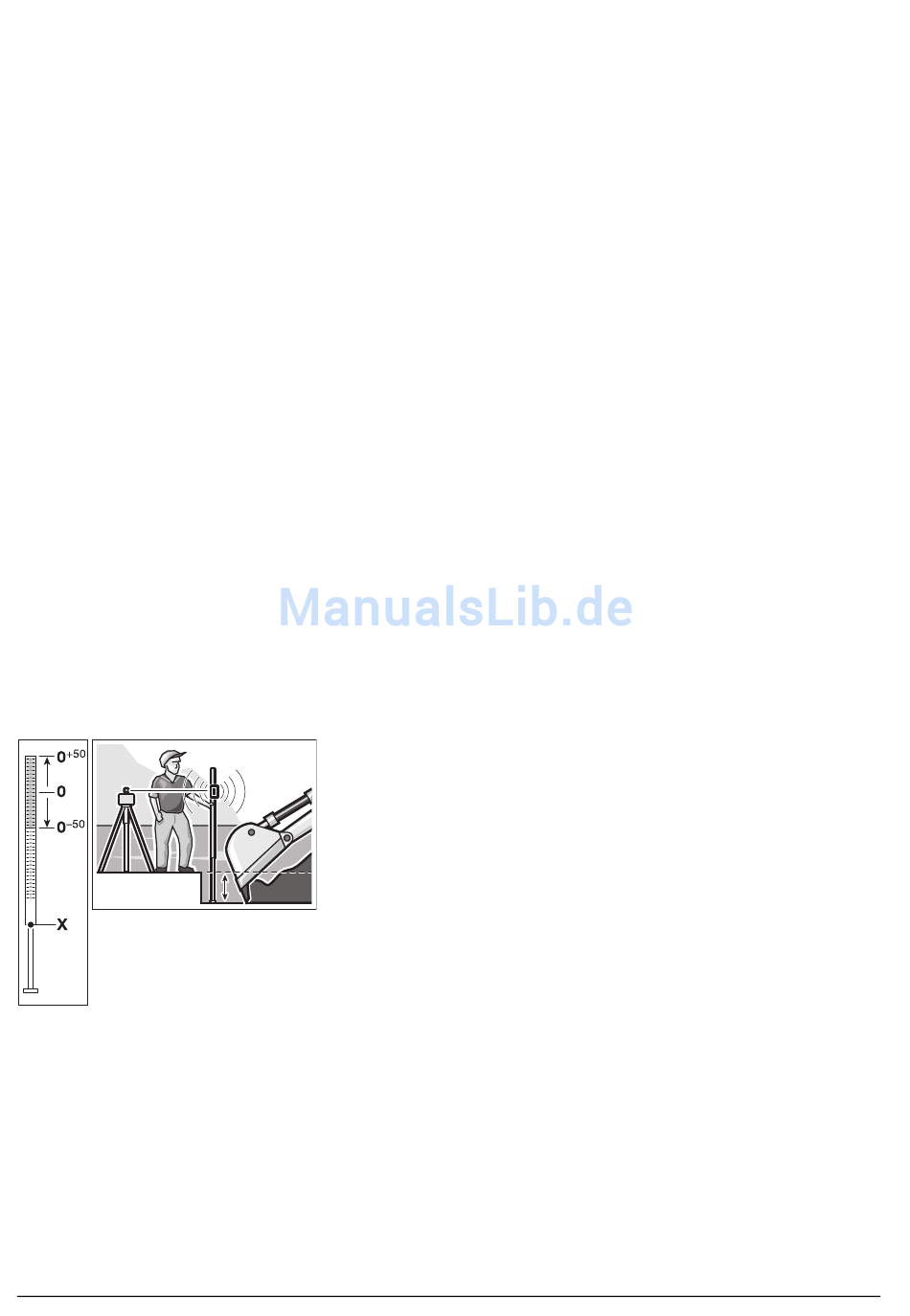

Kontrola dubine građevnih jama (vidjeti sliku B)
– Postavite mjerni alat na stabilnu podlogu ili ga montirajte na
stativ 25.
Rad sa stativom: Izravnajte lasersku zraku na željenoj visini.
Prenesite, odnosno provjerite lasersku zraku na ciljnom mje-
stu.
Rad bez stativa: Pomoću laserske ciljne ploče 29 odredite vi-
sinsku razliku između laserske zrake i visine na referentnoj
točci. Prenesite odnosno provjerite izmjerenu visinsku razli-
ku na ciljnom mjestu.
Kako bi se smanjili utjecaji smetnji, kod mjerenja na velikim uda-
ljenostima mjerni alat trebate uvijek postaviti u sredinu radne
površine i na stativ.
Kod rada na nestabilnoj podlozi, mjerni alat montirajte na stativ
25. Kako bi se izbjegla pogrešna mjerenja kod pomicanja podlo-
ge ili vibracija mjernog alata, pazite kod toga da je aktivirana
funkcija upozorenja za udarce.
2 609 141 178 • 2.4.14
