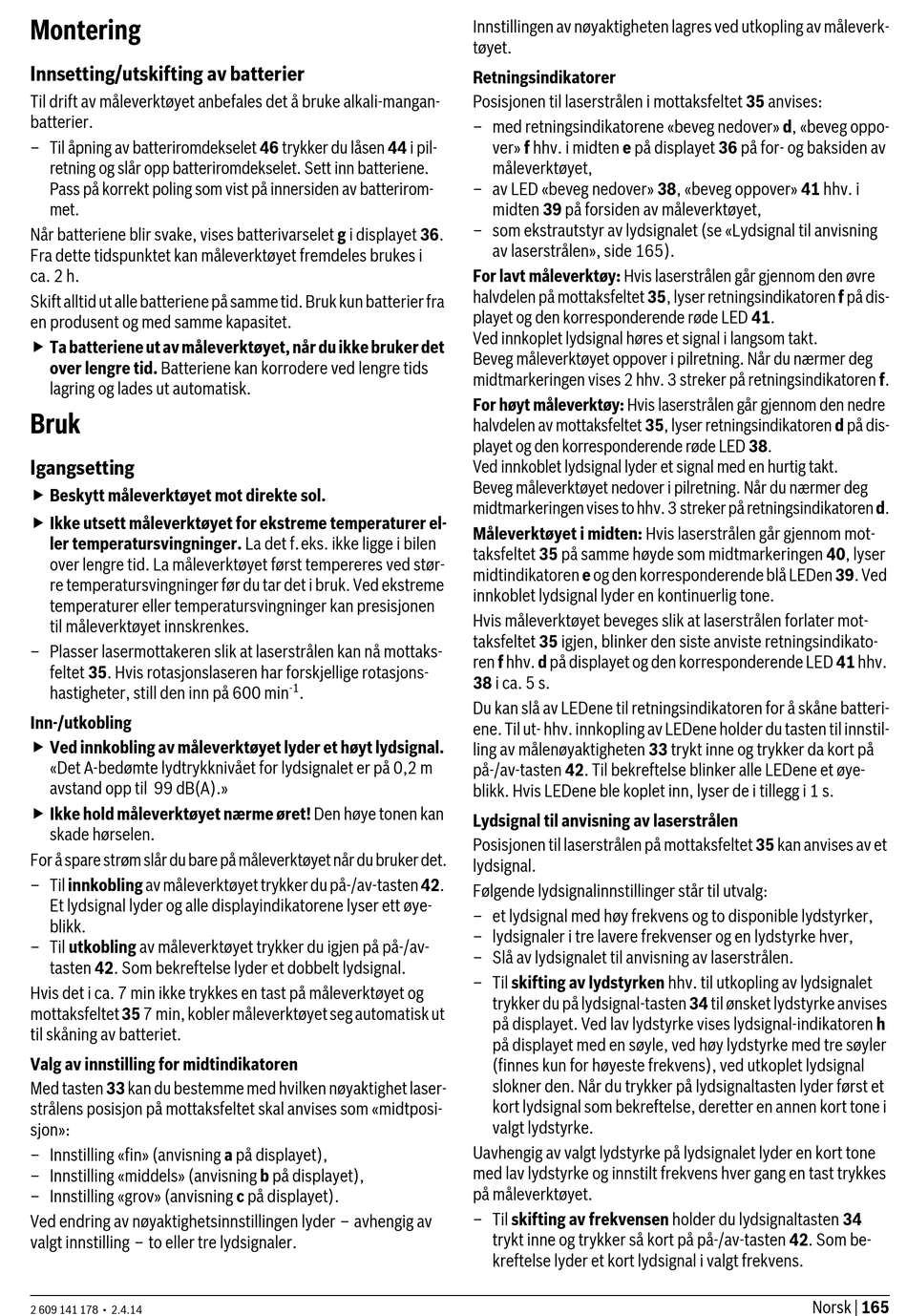

Bosch RL25H Originalbetriebsanleitung Seite 165

Montering
Innsetting/utskifting av batterier
Til drift av måleverktøyet anbefales det å bruke alkali-mangan-
batterier.
– Til åpning av batteriromdekselet 46 trykker du låsen 44 i pil-
retning og slår opp batteriromdekselet. Sett inn batteriene.
Pass på korrekt poling som vist på innersiden av batterirom-
met.
Når batteriene blir svake, vises batterivarselet g i displayet 36.
Fra dette tidspunktet kan måleverktøyet fremdeles brukes i
ca. 2 h.
Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra
en produsent og med samme kapasitet.
 Ta batteriene ut av måleverktøyet, når du ikke bruker det
over lengre tid. Batteriene kan korrodere ved lengre tids
lagring og lades ut automatisk.
Bruk
Igangsetting
 Beskytt måleverktøyet mot direkte sol.
 Ikke utsett måleverktøyet for ekstreme temperaturer el-
ler temperatursvingninger. La det f.eks. ikke ligge i bilen
over lengre tid. La måleverktøyet først tempereres ved stør-
re temperatursvingninger før du tar det i bruk. Ved ekstreme
temperaturer eller temperatursvingninger kan presisjonen
til måleverktøyet innskrenkes.
– Plasser lasermottakeren slik at laserstrålen kan nå mottaks-
feltet 35. Hvis rotasjonslaseren har forskjellige rotasjons-
hastigheter, still den inn på 600 min
Inn-/utkobling
 Ved innkobling av måleverktøyet lyder et høyt lydsignal.
«Det A-bedømte lydtrykknivået for lydsignalet er på 0,2 m
avstand opp til 99 dB(A).»
 Ikke hold måleverktøyet nærme øret! Den høye tonen kan
skade hørselen.
For å spare strøm slår du bare på måleverktøyet når du bruker det.
– Til innkobling av måleverktøyet trykker du på-/av-tasten 42.
Et lydsignal lyder og alle displayindikatorene lyser ett øye-
blikk.
– Til utkobling av måleverktøyet trykker du igjen på på-/av-
tasten 42. Som bekreftelse lyder et dobbelt lydsignal.
Hvis det i ca. 7 min ikke trykkes en tast på måleverktøyet og
mottaksfeltet 35 7 min, kobler måleverktøyet seg automatisk ut
til skåning av batteriet.
Valg av innstilling for midtindikatoren
Med tasten 33 kan du bestemme med hvilken nøyaktighet laser-
strålens posisjon på mottaksfeltet skal anvises som «midtposi-
sjon»:
– Innstilling «fin» (anvisning a på displayet),
– Innstilling «middels» (anvisning b på displayet),
– Innstilling «grov» (anvisning c på displayet).
Ved endring av nøyaktighetsinnstillingen lyder – avhengig av
valgt innstilling – to eller tre lydsignaler.
2 609 141 178 • 2.4.14
-1
.
Innstillingen av nøyaktigheten lagres ved utkopling av måleverk-
tøyet.
Retningsindikatorer
Posisjonen til laserstrålen i mottaksfeltet 35 anvises:
– med retningsindikatorene «beveg nedover» d, «beveg oppo-
ver» f hhv. i midten e på displayet 36 på for- og baksiden av
måleverktøyet,
– av LED «beveg nedover» 38, «beveg oppover» 41 hhv. i
midten 39 på forsiden av måleverktøyet,
– som ekstrautstyr av lydsignalet (se «Lydsignal til anvisning
av laserstrålen», side 165).
For lavt måleverktøy: Hvis laserstrålen går gjennom den øvre
halvdelen på mottaksfeltet 35, lyser retningsindikatoren f på dis-
playet og den korresponderende røde LED 41.
Ved innkoplet lydsignal høres et signal i langsom takt.
Beveg måleverktøyet oppover i pilretning. Når du nærmer deg
midtmarkeringen vises 2 hhv. 3 streker på retningsindikatoren f.
For høyt måleverktøy: Hvis laserstrålen går gjennom den nedre
halvdelen av mottaksfeltet 35, lyser retningsindikatoren d på dis-
playet og den korresponderende røde LED 38.
Ved innkoblet lydsignal lyder et signal med en hurtig takt.
Beveg måleverktøyet nedover i pilretning. Når du nærmer deg
midtmarkeringen vises to hhv. 3 streker på retningsindikatoren d.
Måleverktøyet i midten: Hvis laserstrålen går gjennom mot-
taksfeltet 35 på samme høyde som midtmarkeringen 40, lyser
midtindikatoren e og den korresponderende blå LEDen 39. Ved
innkoblet lydsignal lyder en kontinuerlig tone.
Hvis måleverktøyet beveges slik at laserstrålen forlater mot-
taksfeltet 35 igjen, blinker den siste anviste retningsindikato-
ren f hhv. d på displayet og den korresponderende LED 41 hhv.
38 i ca. 5 s.
Du kan slå av LEDene til retningsindikatoren for å skåne batteri-
ene. Til ut- hhv. innkopling av LEDene holder du tasten til innstil-
ling av målenøyaktigheten 33 trykt inne og trykker da kort på
på-/av-tasten 42. Til bekreftelse blinker alle LEDene et øye-
blikk. Hvis LEDene ble koplet inn, lyser de i tillegg i 1 s.
Lydsignal til anvisning av laserstrålen
Posisjonen til laserstrålen på mottaksfeltet 35 kan anvises av et
lydsignal.
Følgende lydsignalinnstillinger står til utvalg:
– et lydsignal med høy frekvens og to disponible lydstyrker,
– lydsignaler i tre lavere frekvenser og en lydstyrke hver,
– Slå av lydsignalet til anvisning av laserstrålen.
– Til skifting av lydstyrken hhv. til utkopling av lydsignalet
trykker du på lydsignal-tasten 34 til ønsket lydstyrke anvises
på displayet. Ved lav lydstyrke vises lydsignal-indikatoren h
på displayet med en søyle, ved høy lydstyrke med tre søyler
(finnes kun for høyeste frekvens), ved utkoplet lydsignal
slokner den. Når du trykker på lydsignaltasten lyder først et
kort lydsignal som bekreftelse, deretter en annen kort tone i
valgt lydstyrke.
Uavhengig av valgt lydstyrke på lydsignalet lyder en kort tone
med lav lydstyrke og innstilt frekvens hver gang en tast trykkes
på måleverktøyet.
– Til skifting av frekvensen holder du lydsignaltasten 34
trykt inne og trykker så kort på på-/av-tasten 42. Som be-
kreftelse lyder et kort lydsignal i valgt frekvens.
Norsk | 165
