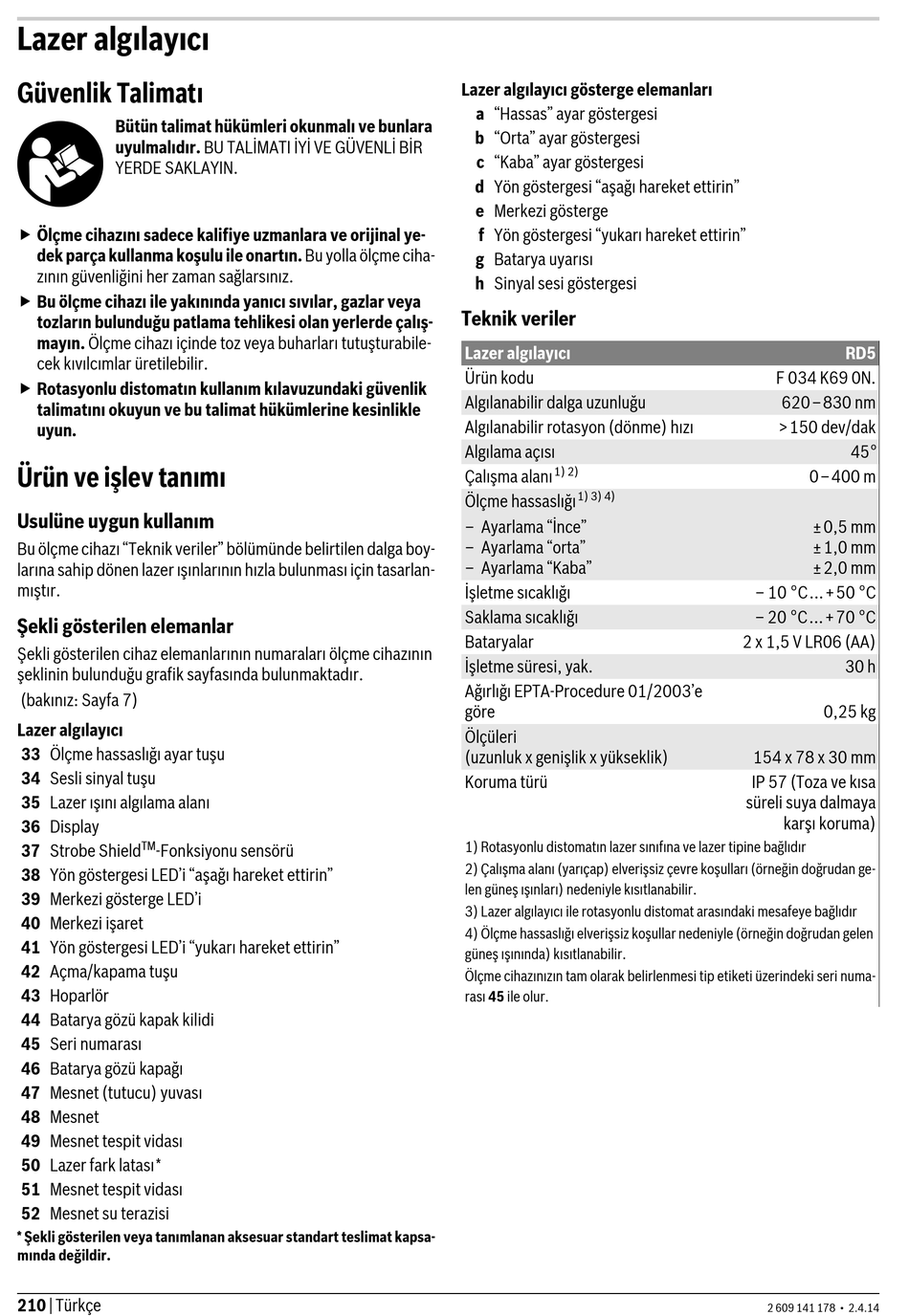

Bosch RL25H Originalbetriebsanleitung Seite 210

Lazer algılayıcı
Güvenlik Talimatı
Bütün talimat hükümleri okunmalı ve bunlara
uyulmalıdır. BU TALİMATI İYİ VE GÜVENLİ BİR
YERDE SAKLAYIN.
 Ölçme cihazını sadece kalifiye uzmanlara ve orijinal ye-
dek parça kullanma koşulu ile onartın. Bu yolla ölçme ciha-
zının güvenliğini her zaman sağlarsınız.
 Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya
tozların bulunduğu patlama tehlikesi olan yerlerde çalış-
mayın. Ölçme cihazı içinde toz veya buharları tutuşturabile-
cek kıvılcımlar üretilebilir.
 Rotasyonlu distomatın kullanım kılavuzundaki güvenlik
talimatını okuyun ve bu talimat hükümlerine kesinlikle
uyun.
Ürün ve işlev tanımı
Usulüne uygun kullanım
Bu ölçme cihazı "Teknik veriler" bölümünde belirtilen dalga boy-
larına sahip dönen lazer ışınlarının hızla bulunması için tasarlan-
mıştır.
Şekli gösterilen elemanlar
Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının
şeklinin bulunduğu grafik sayfasında bulunmaktadır.
(bakınız: Sayfa 7)
Lazer algılayıcı
33 Ölçme hassaslığı ayar tuşu
34 Sesli sinyal tuşu
35 Lazer ışını algılama alanı
36 Display
TM
37 Strobe Shield -Fonksiyonu sensörü
38 Yön göstergesi LED'i "aşağı hareket ettirin"
39 Merkezi gösterge LED'i
40 Merkezi işaret
41 Yön göstergesi LED'i "yukarı hareket ettirin"
42 Açma/kapama tuşu
43 Hoparlör
44 Batarya gözü kapak kilidi
45 Seri numarası
46 Batarya gözü kapağı
47 Mesnet (tutucu) yuvası
48 Mesnet
49 Mesnet tespit vidası
50 Lazer fark latası*
51 Mesnet tespit vidası
52 Mesnet su terazisi
* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsa-
mında değildir.
210 | Türkçe
Lazer algılayıcı gösterge elemanları
a "Hassas" ayar göstergesi
b "Orta" ayar göstergesi
c "Kaba" ayar göstergesi
d Yön göstergesi "aşağı hareket ettirin"
e Merkezi gösterge
f Yön göstergesi "yukarı hareket ettirin"
g Batarya uyarısı
h Sinyal sesi göstergesi
Teknik veriler
Lazer algılayıcı
Ürün kodu
Algılanabilir dalga uzunluğu
Algılanabilir rotasyon (dönme) hızı
Algılama açısı
1) 2)
Çalışma alanı
1) 3) 4)
Ölçme hassaslığı
– Ayarlama "İnce"
– Ayarlama "orta"
– Ayarlama "Kaba"
İşletme sıcaklığı
Saklama sıcaklığı
Bataryalar
İşletme süresi, yak.
Ağırlığı EPTA-Procedure 01/2003'e
göre
Ölçüleri
(uzunluk x genişlik x yükseklik)
Koruma türü
1) Rotasyonlu distomatın lazer sınıfına ve lazer tipine bağlıdır
2) Çalışma alanı (yarıçap) elverişsiz çevre koşulları (örneğin doğrudan ge-
len güneş ışınları) nedeniyle kısıtlanabilir.
3) Lazer algılayıcı ile rotasyonlu distomat arasındaki mesafeye bağlıdır
4) Ölçme hassaslığı elverişsiz koşullar nedeniyle (örneğin doğrudan gelen
güneş ışınında) kısıtlanabilir.
Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numa-
rası 45 ile olur.
RD5
F 034 K69 0N.
620–830 nm
>150 dev/dak
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (Toza ve kısa
süreli suya dalmaya
karşı koruma)
