A
180°

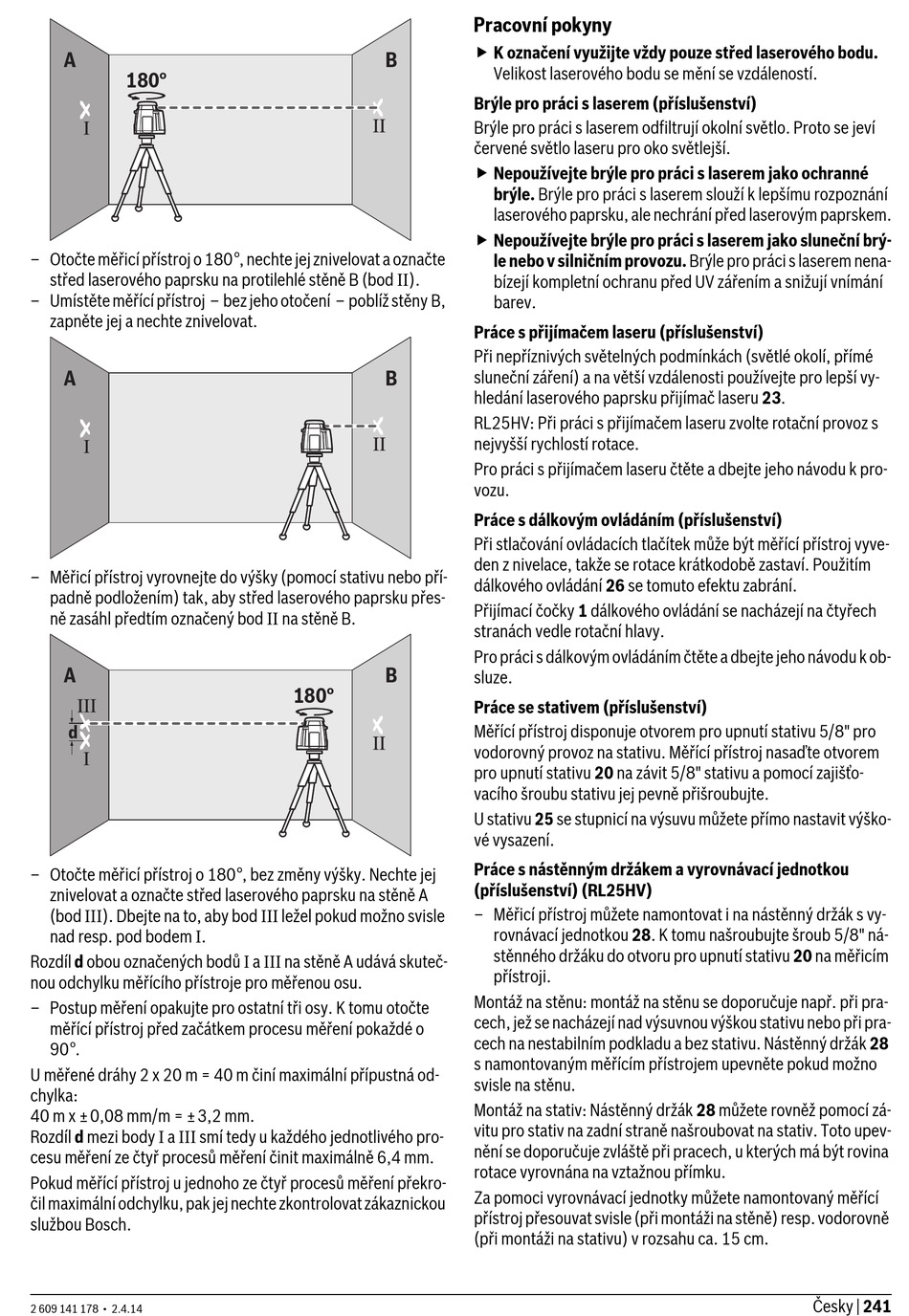

– Otočte měřicí přístroj o 180°, nechte jej znivelovat a označte
střed laserového paprsku na protilehlé stěně B (bod II).
– Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B,
zapněte jej a nechte znivelovat.
A
– Měřicí přístroj vyrovnejte do výšky (pomocí stativu nebo pří-
padně podložením) tak, aby střed laserového paprsku přes-
ně zasáhl předtím označený bod II na stěně B.
A
d
– Otočte měřicí přístroj o 180°, bez změny výšky. Nechte jej
znivelovat a označte střed laserového paprsku na stěně A
(bod III). Dbejte na to, aby bod III ležel pokud možno svisle
nad resp. pod bodem I.
Rozdíl d obou označených bodů I a III na stěně A udává skuteč-
nou odchylku měřícího přístroje pro měřenou osu.
– Postup měření opakujte pro ostatní tři osy. K tomu otočte
měřící přístroj před začátkem procesu měření pokaždé o
90°.
U měřené dráhy 2 x 20 m = 40 m činí maximální přípustná od-
chylka:
40 m x ±0,08 mm/m = ±3,2 mm.
Rozdíl d mezi body I a III smí tedy u každého jednotlivého pro-
cesu měření ze čtyř procesů měření činit maximálně 6,4 mm.
Pokud měřící přístroj u jednoho ze čtyř procesů měření překro-
čil maximální odchylku, pak jej nechte zkontrolovat zákaznickou
službou Bosch.
2 609 141 178 • 2.4.14
B
B
B
180°
Pracovní pokyny
K označení využijte vždy pouze střed laserového bodu.
Velikost laserového bodu se mění se vzdáleností.
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví
červené světlo laseru pro oko světlejší.
Nepoužívejte brýle pro práci s laserem jako ochranné
brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání
laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brý-
le nebo v silničním provozu. Brýle pro práci s laserem nena-
bízejí kompletní ochranu před UV zářením a snižují vnímání
barev.
Práce s přijímačem laseru (příslušenství)
Při nepříznivých světelných podmínkách (světlé okolí, přímé
sluneční záření) a na větší vzdálenosti používejte pro lepší vy-
hledání laserového paprsku přijímač laseru 23.
RL25HV: Při práci s přijímačem laseru zvolte rotační provoz s
nejvyšší rychlostí rotace.
Pro práci s přijímačem laseru čtěte a dbejte jeho návodu k pro-
vozu.
Práce s dálkovým ovládáním (příslušenství)
Při stlačování ovládacích tlačítek může být měřící přístroj vyve-
den z nivelace, takže se rotace krátkodobě zastaví. Použitím
dálkového ovládání 26 se tomuto efektu zabrání.
Přijímací čočky 1 dálkového ovládání se nacházejí na čtyřech
stranách vedle rotační hlavy.
Pro práci s dálkovým ovládáním čtěte a dbejte jeho návodu k ob-
sluze.
Práce se stativem (příslušenství)
Měřící přístroj disponuje otvorem pro upnutí stativu 5/8" pro
vodorovný provoz na stativu. Měřící přístroj nasaďte otvorem
pro upnutí stativu 20 na závit 5/8" stativu a pomocí zajišťo-
vacího šroubu stativu jej pevně přišroubujte.
U stativu 25 se stupnicí na výsuvu můžete přímo nastavit výško-
vé vysazení.
Práce s nástěnným držákem a vyrovnávací jednotkou
(příslušenství) (RL25HV)
– Měřicí přístroj můžete namontovat i na nástěnný držák s vy-
rovnávací jednotkou 28. K tomu našroubujte šroub 5/8" ná-
stěnného držáku do otvoru pro upnutí stativu 20 na měřicím
přístroji.
Montáž na stěnu: montáž na stěnu se doporučuje např. při pra-
cech, jež se nacházejí nad výsuvnou výškou stativu nebo při pra-
cech na nestabilním podkladu a bez stativu. Nástěnný držák 28
s namontovaným měřícím přístrojem upevněte pokud možno
svisle na stěnu.
Montáž na stativ: Nástěnný držák 28 můžete rovněž pomocí zá-
vitu pro stativ na zadní straně našroubovat na stativ. Toto upev-
nění se doporučuje zvláště při pracech, u kterých má být rovina
rotace vyrovnána na vztažnou přímku.
Za pomoci vyrovnávací jednotky můžete namontovaný měřící
přístroj přesouvat svisle (při montáži na stěně) resp. vodorovně
(při montáži na stativu) v rozsahu ca. 15 cm.
Česky | 241
