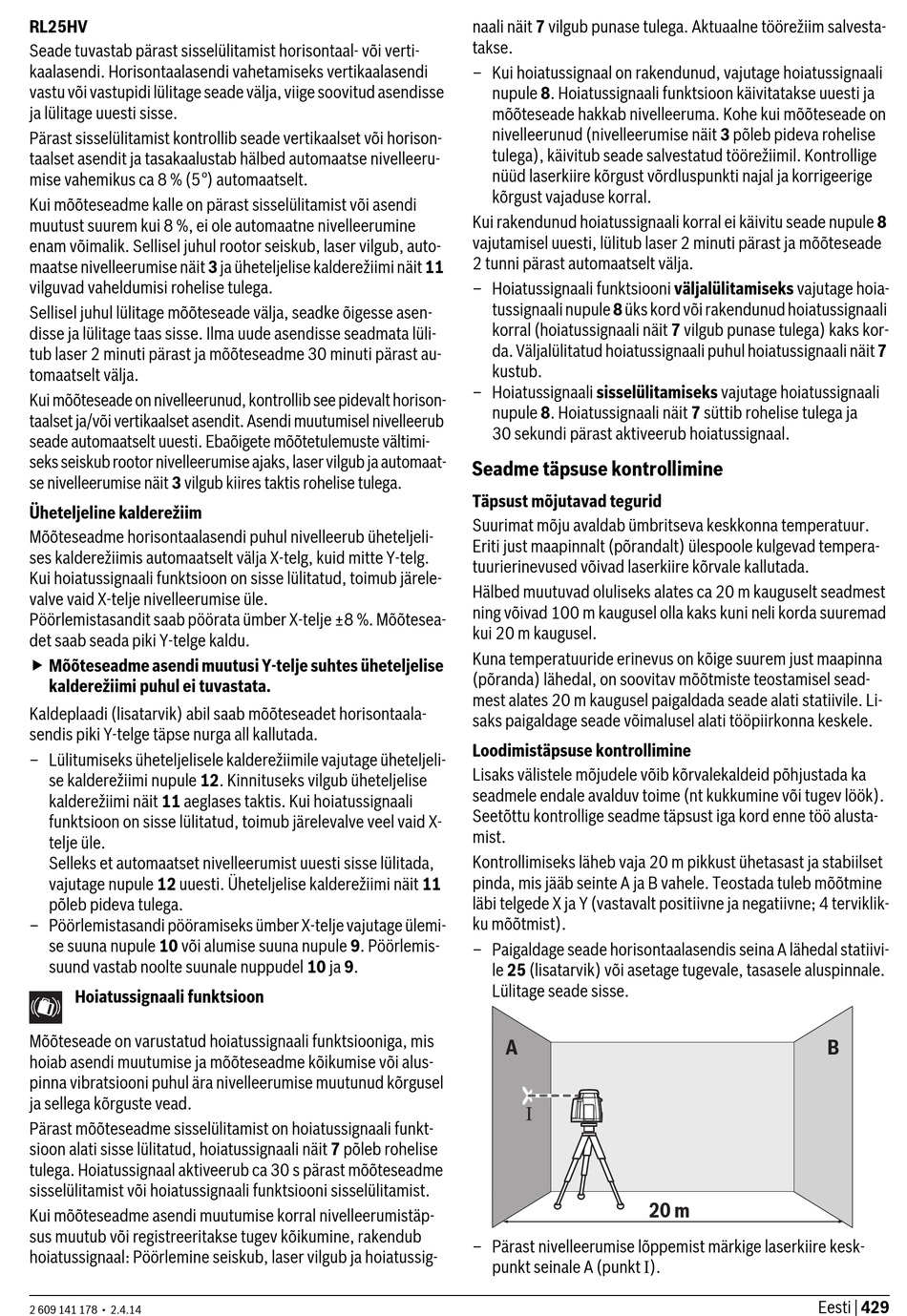

RL25HV
Seade tuvastab pärast sisselülitamist horisontaal- või verti-
kaalasendi. Horisontaalasendi vahetamiseks vertikaalasendi
vastu või vastupidi lülitage seade välja, viige soovitud asendisse
ja lülitage uuesti sisse.
Pärast sisselülitamist kontrollib seade vertikaalset või horison-
taalset asendit ja tasakaalustab hälbed automaatse nivelleeru-
mise vahemikus ca 8 % (5°) automaatselt.
Kui mõõteseadme kalle on pärast sisselülitamist või asendi
muutust suurem kui 8 %, ei ole automaatne nivelleerumine
enam võimalik. Sellisel juhul rootor seiskub, laser vilgub, auto-
maatse nivelleerumise näit 3 ja üheteljelise kalderežiimi näit 11
vilguvad vaheldumisi rohelise tulega.
Sellisel juhul lülitage mõõteseade välja, seadke õigesse asen-
disse ja lülitage taas sisse. Ilma uude asendisse seadmata lüli-
tub laser 2 minuti pärast ja mõõteseadme 30 minuti pärast au-
tomaatselt välja.
Kui mõõteseade on nivelleerunud, kontrollib see pidevalt horison-
taalset ja/või vertikaalset asendit. Asendi muutumisel nivelleerub
seade automaatselt uuesti. Ebaõigete mõõtetulemuste vältimi-
seks seiskub rootor nivelleerumise ajaks, laser vilgub ja automaat-
se nivelleerumise näit 3 vilgub kiires taktis rohelise tulega.
Üheteljeline kalderežiim
Mõõteseadme horisontaalasendi puhul nivelleerub üheteljeli-
ses kalderežiimis automaatselt välja X-telg, kuid mitte Y-telg.
Kui hoiatussignaali funktsioon on sisse lülitatud, toimub järele-
valve vaid X-telje nivelleerumise üle.
Pöörlemistasandit saab pöörata ümber X-telje ±8 %. Mõõtesea-
det saab seada piki Y-telge kaldu.
Mõõteseadme asendi muutusi Y-telje suhtes üheteljelise
kalderežiimi puhul ei tuvastata.
Kaldeplaadi (lisatarvik) abil saab mõõteseadet horisontaala-
sendis piki Y-telge täpse nurga all kallutada.
– Lülitumiseks üheteljelisele kalderežiimile vajutage üheteljeli-
se kalderežiimi nupule 12. Kinnituseks vilgub üheteljelise
kalderežiimi näit 11 aeglases taktis. Kui hoiatussignaali
funktsioon on sisse lülitatud, toimub järelevalve veel vaid X-
telje üle.
Selleks et automaatset nivelleerumist uuesti sisse lülitada,
vajutage nupule 12 uuesti. Üheteljelise kalderežiimi näit 11
põleb pideva tulega.
– Pöörlemistasandi pööramiseks ümber X-telje vajutage ülemi-
se suuna nupule 10 või alumise suuna nupule 9. Pöörlemis-
suund vastab noolte suunale nuppudel 10 ja 9.
Hoiatussignaali funktsioon
Mõõteseade on varustatud hoiatussignaali funktsiooniga, mis
hoiab asendi muutumise ja mõõteseadme kõikumise või alus-
pinna vibratsiooni puhul ära nivelleerumise muutunud kõrgusel
ja sellega kõrguste vead.
Pärast mõõteseadme sisselülitamist on hoiatussignaali funkt-
sioon alati sisse lülitatud, hoiatussignaali näit 7 põleb rohelise
tulega. Hoiatussignaal aktiveerub ca 30 s pärast mõõteseadme
sisselülitamist või hoiatussignaali funktsiooni sisselülitamist.
Kui mõõteseadme asendi muutumise korral nivelleerumistäp-
sus muutub või registreeritakse tugev kõikumine, rakendub
hoiatussignaal: Pöörlemine seiskub, laser vilgub ja hoiatussig-
2 609 141 178 • 2.4.14
naali näit 7 vilgub punase tulega. Aktuaalne töörežiim salvesta-
takse.
– Kui hoiatussignaal on rakendunud, vajutage hoiatussignaali
nupule 8. Hoiatussignaali funktsioon käivitatakse uuesti ja
mõõteseade hakkab nivelleeruma. Kohe kui mõõteseade on
nivelleerunud (nivelleerumise näit 3 põleb pideva rohelise
tulega), käivitub seade salvestatud töörežiimil. Kontrollige
nüüd laserkiire kõrgust võrdluspunkti najal ja korrigeerige
kõrgust vajaduse korral.
Kui rakendunud hoiatussignaali korral ei käivitu seade nupule 8
vajutamisel uuesti, lülitub laser 2 minuti pärast ja mõõteseade
2 tunni pärast automaatselt välja.
– Hoiatussignaali funktsiooni väljalülitamiseks vajutage hoia-
tussignaali nupule 8 üks kord või rakendunud hoiatussignaali
korral (hoiatussignaali näit 7 vilgub punase tulega) kaks kor-
da. Väljalülitatud hoiatussignaali puhul hoiatussignaali näit 7
kustub.
– Hoiatussignaali sisselülitamiseks vajutage hoiatussignaali
nupule 8. Hoiatussignaali näit 7 süttib rohelise tulega ja
30 sekundi pärast aktiveerub hoiatussignaal.
Seadme täpsuse kontrollimine
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad tempera-
tuurierinevused võivad laserkiire kõrvale kallutada.
Hälbed muutuvad oluliseks alates ca 20 m kauguselt seadmest
ning võivad 100 m kaugusel olla kaks kuni neli korda suuremad
kui 20 m kaugusel.
Kuna temperatuuride erinevus on kõige suurem just maapinna
(põranda) lähedal, on soovitav mõõtmiste teostamisel sead-
mest alates 20 m kaugusel paigaldada seade alati statiivile. Li-
saks paigaldage seade võimalusel alati tööpiirkonna keskele.
Loodimistäpsuse kontrollimine
Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka
seadmele endale avalduv toime (nt kukkumine või tugev löök).
Seetõttu kontrollige seadme täpsust iga kord enne töö alusta-
mist.
Kontrollimiseks läheb vaja 20 m pikkust ühetasast ja stabiilset
pinda, mis jääb seinte A ja B vahele. Teostada tuleb mõõtmine
läbi telgede X ja Y (vastavalt positiivne ja negatiivne; 4 terviklik-
ku mõõtmist).
– Paigaldage seade horisontaalasendis seina A lähedal statiivi-
le 25 (lisatarvik) või asetage tugevale, tasasele aluspinnale.
Lülitage seade sisse.
A
– Pärast nivelleerumise lõppemist märkige laserkiire kesk-
punkt seinale A (punkt I).
20 m
Eesti | 429
B
