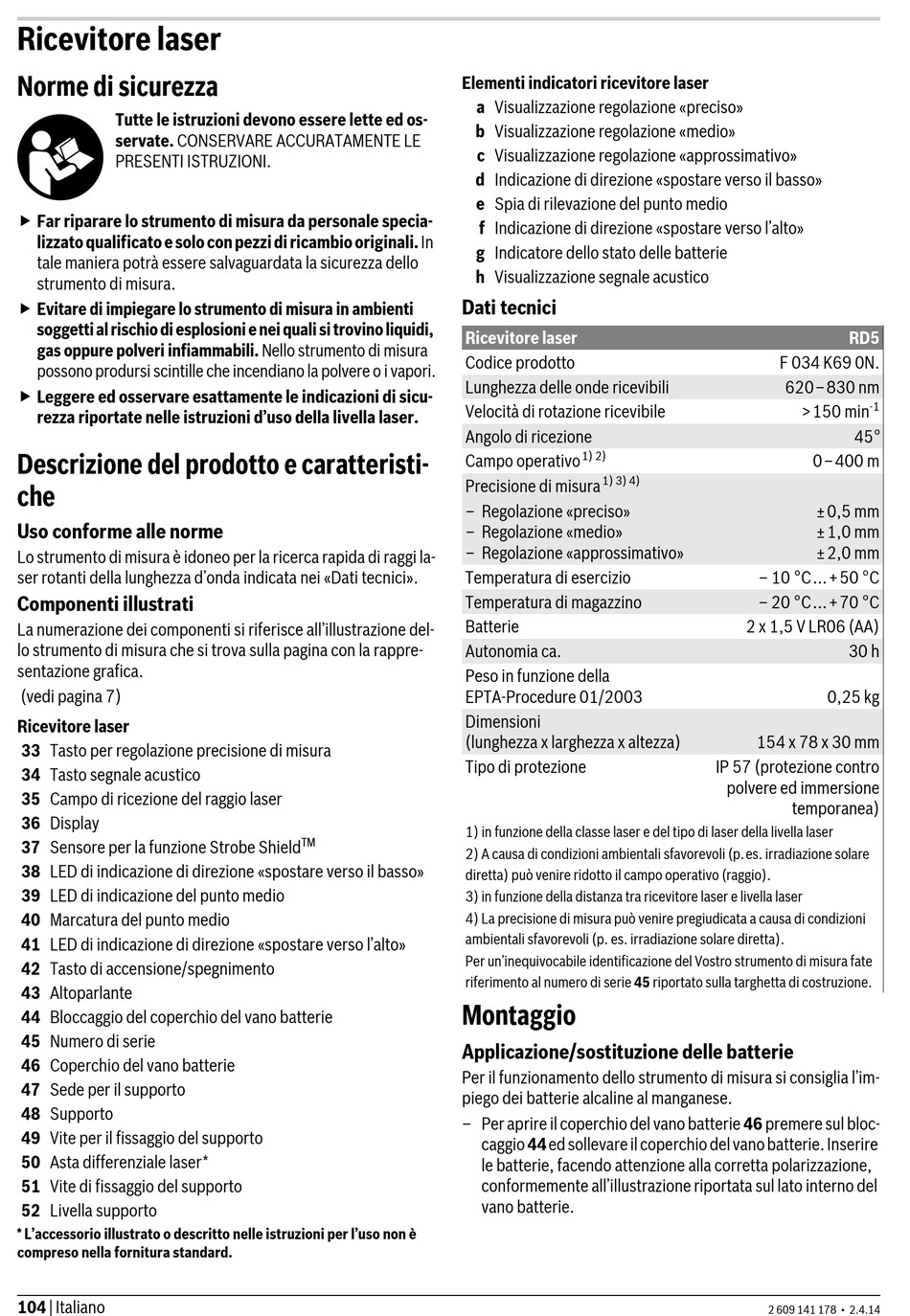

Bosch RL25H Originalbetriebsanleitung Seite 104

Ricevitore laser
Norme di sicurezza
Tutte le istruzioni devono essere lette ed os-
servate. CONSERVARE ACCURATAMENTE LE
PRESENTI ISTRUZIONI.
 Far riparare lo strumento di misura da personale specia-
lizzato qualificato e solo con pezzi di ricambio originali. In
tale maniera potrà essere salvaguardata la sicurezza dello
strumento di misura.
 Evitare di impiegare lo strumento di misura in ambienti
soggetti al rischio di esplosioni e nei quali si trovino liquidi,
gas oppure polveri infiammabili. Nello strumento di misura
possono prodursi scintille che incendiano la polvere o i vapori.
 Leggere ed osservare esattamente le indicazioni di sicu-
rezza riportate nelle istruzioni d'uso della livella laser.
Descrizione del prodotto e caratteristi-
che
Uso conforme alle norme
Lo strumento di misura è idoneo per la ricerca rapida di raggi la-
ser rotanti della lunghezza d'onda indicata nei «Dati tecnici».
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione del-
lo strumento di misura che si trova sulla pagina con la rappre-
sentazione grafica.
(vedi pagina 7)
Ricevitore laser
33 Tasto per regolazione precisione di misura
34 Tasto segnale acustico
35 Campo di ricezione del raggio laser
36 Display
37 Sensore per la funzione Strobe Shield
38 LED di indicazione di direzione «spostare verso il basso»
39 LED di indicazione del punto medio
40 Marcatura del punto medio
41 LED di indicazione di direzione «spostare verso l'alto»
42 Tasto di accensione/spegnimento
43 Altoparlante
44 Bloccaggio del coperchio del vano batterie
45 Numero di serie
46 Coperchio del vano batterie
47 Sede per il supporto
48 Supporto
49 Vite per il fissaggio del supporto
50 Asta differenziale laser*
51 Vite di fissaggio del supporto
52 Livella supporto
* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è
compreso nella fornitura standard.
104 | Italiano
Elementi indicatori ricevitore laser
Dati tecnici
Ricevitore laser
Codice prodotto
Lunghezza delle onde ricevibili
Velocità di rotazione ricevibile
Angolo di ricezione
Campo operativo
Precisione di misura
– Regolazione «preciso»
– Regolazione «medio»
– Regolazione «approssimativo»
Temperatura di esercizio
Temperatura di magazzino
Batterie
Autonomia ca.
Peso in funzione della
EPTA-Procedure 01/2003
Dimensioni
(lunghezza x larghezza x altezza)
Tipo di protezione
1) in funzione della classe laser e del tipo di laser della livella laser
TM
2) A causa di condizioni ambientali sfavorevoli (p.es. irradiazione solare
diretta) può venire ridotto il campo operativo (raggio).
3) in funzione della distanza tra ricevitore laser e livella laser
4) La precisione di misura può venire pregiudicata a causa di condizioni
ambientali sfavorevoli (p. es. irradiazione solare diretta).
Per un'inequivocabile identificazione del Vostro strumento di misura fate
riferimento al numero di serie 45 riportato sulla targhetta di costruzione.
Montaggio
Applicazione/sostituzione delle batterie
Per il funzionamento dello strumento di misura si consiglia l'im-
piego dei batterie alcaline al manganese.
– Per aprire il coperchio del vano batterie 46 premere sul bloc-
a Visualizzazione regolazione «preciso»
b Visualizzazione regolazione «medio»
c Visualizzazione regolazione «approssimativo»
d Indicazione di direzione «spostare verso il basso»
e Spia di rilevazione del punto medio
f Indicazione di direzione «spostare verso l'alto»
g Indicatore dello stato delle batterie
h Visualizzazione segnale acustico
1) 2)
1) 3) 4)
caggio 44 ed sollevare il coperchio del vano batterie. Inserire
le batterie, facendo attenzione alla corretta polarizzazione,
conformemente all'illustrazione riportata sul lato interno del
vano batterie.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (protezione contro
polvere ed immersione
temporanea)
