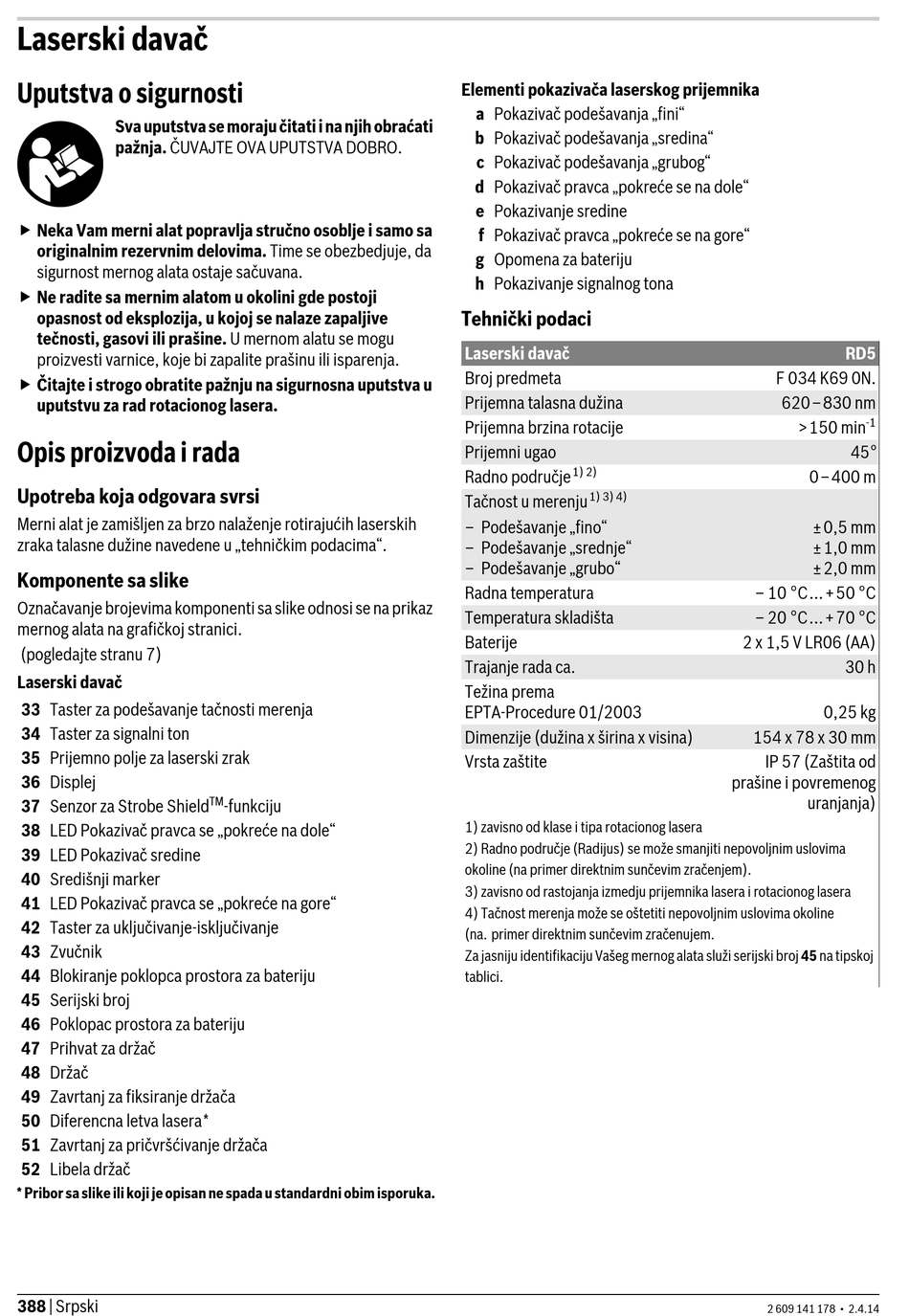

Laserski davač
Uputstva o sigurnosti
Sva uputstva se moraju čitati i na njih obraćati
pažnja. ČUVAJTE OVA UPUTSTVA DOBRO.
 Neka Vam merni alat popravlja stručno osoblje i samo sa
originalnim rezervnim delovima. Time se obezbedjuje, da
sigurnost mernog alata ostaje sačuvana.
 Ne radite sa mernim alatom u okolini gde postoji
opasnost od eksplozija, u kojoj se nalaze zapaljive
tečnosti, gasovi ili prašine. U mernom alatu se mogu
proizvesti varnice, koje bi zapalite prašinu ili isparenja.
 Čitajte i strogo obratite pažnju na sigurnosna uputstva u
uputstvu za rad rotacionog lasera.
Opis proizvoda i rada
Upotreba koja odgovara svrsi
Merni alat je zamišljen za brzo nalaženje rotirajućih laserskih
zraka talasne dužine navedene u „tehničkim podacima".
Komponente sa slike
Označavanje brojevima komponenti sa slike odnosi se na prikaz
mernog alata na grafičkoj stranici.
(pogledajte stranu 7)
Laserski davač
33 Taster za podešavanje tačnosti merenja
34 Taster za signalni ton
35 Prijemno polje za laserski zrak
36 Displej
37 Senzor za Strobe Shield
38 LED Pokazivač pravca se „pokreće na dole"
39 LED Pokazivač sredine
40 Središnji marker
41 LED Pokazivač pravca se „pokreće na gore"
42 Taster za uključivanje-isključivanje
43 Zvučnik
44 Blokiranje poklopca prostora za bateriju
45 Serijski broj
46 Poklopac prostora za bateriju
47 Prihvat za držač
48 Držač
49 Zavrtanj za fiksiranje držača
50 Diferencna letva lasera*
51 Zavrtanj za pričvršćivanje držača
52 Libela držač
* Pribor sa slike ili koji je opisan ne spada u standardni obim isporuka.
388 | Srpski
TM
-funkciju
Elementi pokazivača laserskog prijemnika
a Pokazivač podešavanja „fini"
b Pokazivač podešavanja „sredina"
c Pokazivač podešavanja „grubog"
d Pokazivač pravca „pokreće se na dole"
e Pokazivanje sredine
f Pokazivač pravca „pokreće se na gore"
g Opomena za bateriju
h Pokazivanje signalnog tona
Tehnički podaci
Laserski davač
Broj predmeta
Prijemna talasna dužina
Prijemna brzina rotacije
Prijemni ugao
1) 2)
Radno područje
1) 3) 4)
Tačnost u merenju
– Podešavanje „fino"
– Podešavanje „srednje"
– Podešavanje „grubo"
Radna temperatura
Temperatura skladišta
Baterije
Trajanje rada ca.
Težina prema
EPTA-Procedure 01/2003
Dimenzije (dužina x širina x visina)
Vrsta zaštite
1) zavisno od klase i tipa rotacionog lasera
2) Radno područje (Radijus) se može smanjiti nepovoljnim uslovima
okoline (na primer direktnim sunčevim zračenjem).
3) zavisno od rastojanja izmedju prijemnika lasera i rotacionog lasera
4) Tačnost merenja može se oštetiti nepovoljnim uslovima okoline
(na. primer direktnim sunčevim zračenujem.
Za jasniju identifikaciju Vašeg mernog alata služi serijski broj 45 na tipskoj
tablici.
RD5
F 034 K69 0N.
620–830 nm
-1
>150 min
45°
0–400 m
±0,5 mm
±1,0 mm
±2,0 mm
– 10 °C...+50 °C
– 20 °C...+70 °C
2 x 1,5 V LR06 (AA)
30 h
0,25 kg
154 x 78 x 30 mm
IP 57 (Zaštita od
prašine i povremenog
uranjanja)
