A
180°

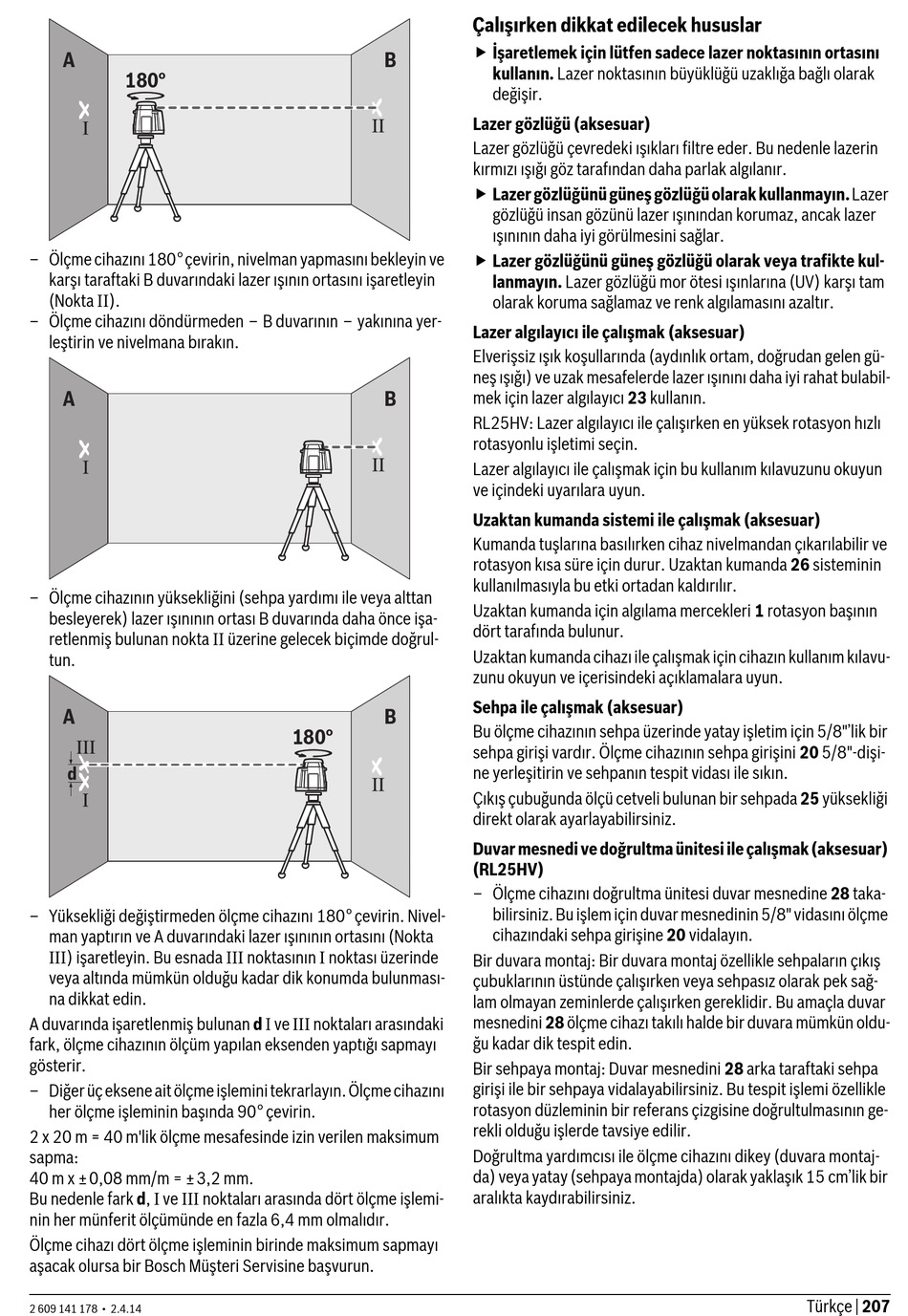

– Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve
karşı taraftaki B duvarındaki lazer ışının ortasını işaretleyin
(Nokta II).
– Ölçme cihazını döndürmeden – B duvarının – yakınına yer-
leştirin ve nivelmana bırakın.
A
– Ölçme cihazının yüksekliğini (sehpa yardımı ile veya alttan
besleyerek) lazer ışınının ortası B duvarında daha önce işa-
retlenmiş bulunan nokta II üzerine gelecek biçimde doğrul-
tun.
A
d
– Yüksekliği değiştirmeden ölçme cihazını 180° çevirin. Nivel-
man yaptırın ve A duvarındaki lazer ışınının ortasını (Nokta
III) işaretleyin. Bu esnada III noktasının I noktası üzerinde
veya altında mümkün olduğu kadar dik konumda bulunması-
na dikkat edin.
A duvarında işaretlenmiş bulunan d I ve III noktaları arasındaki
fark, ölçme cihazının ölçüm yapılan eksenden yaptığı sapmayı
gösterir.
– Diğer üç eksene ait ölçme işlemini tekrarlayın. Ölçme cihazını
her ölçme işleminin başında 90° çevirin.
2 x 20 m = 40 m'lik ölçme mesafesinde izin verilen maksimum
sapma:
40 m x ±0,08 mm/m = ±3,2 mm.
Bu nedenle fark d, I ve III noktaları arasında dört ölçme işlemi-
nin her münferit ölçümünde en fazla 6,4 mm olmalıdır.
Ölçme cihazı dört ölçme işleminin birinde maksimum sapmayı
aşacak olursa bir Bosch Müşteri Servisine başvurun.
2 609 141 178 • 2.4.14
B
B
B
180°
Çalışırken dikkat edilecek hususlar
İşaretlemek için lütfen sadece lazer noktasının ortasını
kullanın. Lazer noktasının büyüklüğü uzaklığa bağlı olarak
değişir.
Lazer gözlüğü (aksesuar)
Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin
kırmızı ışığı göz tarafından daha parlak algılanır.
Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer
gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer
ışınının daha iyi görülmesini sağlar.
Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kul-
lanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam
olarak koruma sağlamaz ve renk algılamasını azaltır.
Lazer algılayıcı ile çalışmak (aksesuar)
Elverişsiz ışık koşullarında (aydınlık ortam, doğrudan gelen gü-
neş ışığı) ve uzak mesafelerde lazer ışınını daha iyi rahat bulabil-
mek için lazer algılayıcı 23 kullanın.
RL25HV: Lazer algılayıcı ile çalışırken en yüksek rotasyon hızlı
rotasyonlu işletimi seçin.
Lazer algılayıcı ile çalışmak için bu kullanım kılavuzunu okuyun
ve içindeki uyarılara uyun.
Uzaktan kumanda sistemi ile çalışmak (aksesuar)
Kumanda tuşlarına basılırken cihaz nivelmandan çıkarılabilir ve
rotasyon kısa süre için durur. Uzaktan kumanda 26 sisteminin
kullanılmasıyla bu etki ortadan kaldırılır.
Uzaktan kumanda için algılama mercekleri 1 rotasyon başının
dört tarafında bulunur.
Uzaktan kumanda cihazı ile çalışmak için cihazın kullanım kılavu-
zunu okuyun ve içerisindeki açıklamalara uyun.
Sehpa ile çalışmak (aksesuar)
Bu ölçme cihazının sehpa üzerinde yatay işletim için 5/8"'lik bir
sehpa girişi vardır. Ölçme cihazının sehpa girişini 20 5/8"-dişi-
ne yerleşitirin ve sehpanın tespit vidası ile sıkın.
Çıkış çubuğunda ölçü cetveli bulunan bir sehpada 25 yüksekliği
direkt olarak ayarlayabilirsiniz.
Duvar mesnedi ve doğrultma ünitesi ile çalışmak (aksesuar)
(RL25HV)
– Ölçme cihazını doğrultma ünitesi duvar mesnedine 28 taka-
bilirsiniz. Bu işlem için duvar mesnedinin 5/8" vidasını ölçme
cihazındaki sehpa girişine 20 vidalayın.
Bir duvara montaj: Bir duvara montaj özellikle sehpaların çıkış
çubuklarının üstünde çalışırken veya sehpasız olarak pek sağ-
lam olmayan zeminlerde çalışırken gereklidir. Bu amaçla duvar
mesnedini 28 ölçme cihazı takılı halde bir duvara mümkün oldu-
ğu kadar dik tespit edin.
Bir sehpaya montaj: Duvar mesnedini 28 arka taraftaki sehpa
girişi ile bir sehpaya vidalayabilirsiniz. Bu tespit işlemi özellikle
rotasyon düzleminin bir referans çizgisine doğrultulmasının ge-
rekli olduğu işlerde tavsiye edilir.
Doğrultma yardımcısı ile ölçme cihazını dikey (duvara montaj-
da) veya yatay (sehpaya montajda) olarak yaklaşık 15 cm'lik bir
aralıkta kaydırabilirsiniz.
Türkçe | 207
